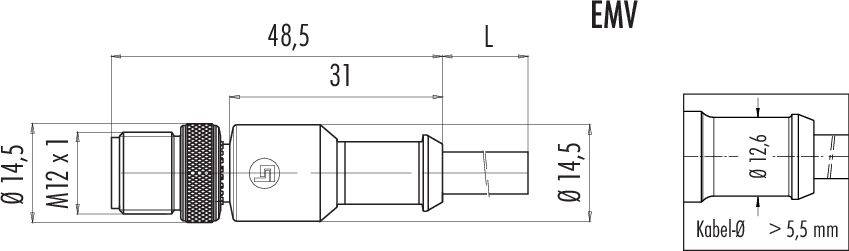

Photo non contractuelle
1/3

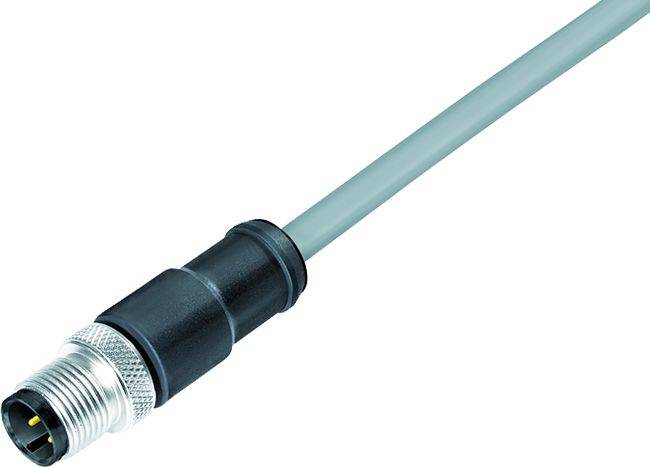

Photo non contractuelle
binder 77 3529 0000 20704-1000-20 Connecteur confectionné pour capteurs/actionneurs M12 mâle, droit 10 m Nombre de pôles
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
mâle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12
Nombre de pôles
4
Fiche technique (PDF)
Nombre
Total (CHF 55.46 / pièce(s))
CHF 55.46
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
77 3529 0000 20704-1000 série 763
- Connecteur mâle M12-A
- Nombre de pôles : 4
- blindé
- Moulé sur le câble
- IP67
- UL listed
- PVC gris
- 4 x 0,34 mm²
Caractéristiques techniques
- Compatibilité CEM : blindé
- Résistance d'isolation : ≥ 10¹⁰ Ω
- Résistance intérieure: 3 mΩ
- Groupe de matériaux isolants : II
- Catégorie de surtension : II
- Degré de pollution : 3
- Matériau du corps de contact : PUR
- Matériau de verrouillage : CuZn (laiton nickelé)
- Isolation conducteur : PVC
- Section de câble : 4 x 0.34 mm²
- Vitesse de déplacement : ≤ 200 m/min (distance horizontale de 5 m)
- Rayon de courbure câble déplacé : ≥ 10 x Ø
- Rayon de courbure câble fixe : ≥ 5 x Ø
- Sans halogène : non
- Type de montage : montage sur câble
- Type
77 3529 0000 20704-1000
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Forme
mâle, droit
- Norme de connecteur
Connectique Sensorik
- Coté A
M12
- Nombre de pôles
4
- Longueur de câble
10 m
- Materiau de la gaine
PVC
- Tension nominale
250 V
- Courant nominal
4 A
- Courant nominal - arrondi
4 A
- Section de raccordement (max.)
0.34 mm²
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
câble avec connecteur
- Couleur
gris
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
A
- Matériau du contact
CuZn
- Revêtement du contact
Au (or)
- Section max.
0.34 mm²
- Section (min.)
0.34 mm²
IP67
- Spécificités
blindé
- Température min.
-40 °C
- Température max.
105 °C
- Type de fermeture
à vis
- Référence fabricant
77 3529 0000 20704-1000-20
- Contenu
1 pc(s)
- Diamètre de câble
5.4 mm
- Conforme à la norme RoHS
oui
Documents & téléchargements
Fiche technique
Fiche technique 3217759 binder 77 3529 0000 20704-1000-20 Connecteur confectionné pour capteurs/actionneurs M12 mâle, droit 10 m Nombre de pôles
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3217759 binder 77 3529 0000 20704-1000-20 Connecteur confectionné pour capteurs/actionneurs M12 mâle, droit 10 m Nombre de pôles
Description
Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.
Propriétés :
• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA
Ce texte a été traduit par une machine.
