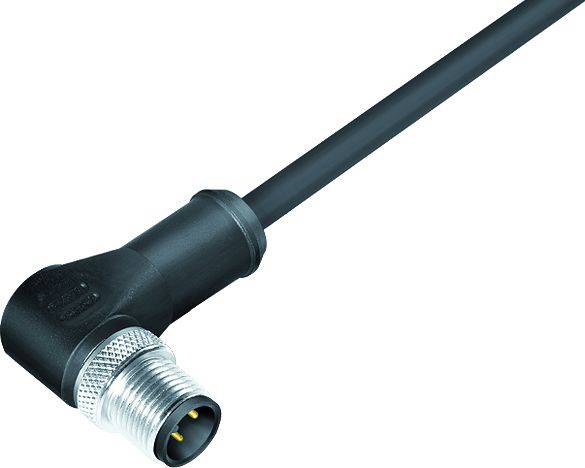

binder 77 3527 0000 50703-0500-20 Connecteur confectionné pour capteurs/actionneurs M12 mâle, coudé 5 m Nombre de pôles:
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
mâle, coudé
Coté A
M12
Nombre de pôles
3
Longueur de câble
5 m
Fiche technique (PDF)
Nombre
Total (CHF 36.96 / pièce(s))
CHF 36.96
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
77 3527 0000 50703-0500 série 763
- Connecteur coudé M12-A
- Nombre de pôles : 3
- blindé
- Moulé sur le câble
- IP67
- UL listed
- PUR noir
- 3 x 0,34 mm²
Caractéristiques techniques
- Compatibilité CEM : blindé
- Résistance d'isolation : ≥ 10¹⁰ Ω
- Résistance intérieure: 3 mΩ
- Groupe de matériaux isolants : II
- Catégorie de surtension : II
- Degré de pollution : 3
- Matériau du corps de contact : PUR
- Matériau de verrouillage : CuZn (laiton nickelé)
- Isolation toron : PP9Y sans halogène
- Section de câble : 3 x 0.34 mm²
- Vitesse de déplacement : ≤ 200 m/min (distance horizontale de 5 m)
- Rayon de courbure câble déplacé : ≥ 10 x Ø
- Rayon de courbure câble fixe : ≥ 5 x Ø
- Sans halogène : oui
- Type de montage : montage sur câble
- Type
77 3527 0000 50703-0500
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Forme
mâle, coudé
- Coté A
M12
- Nombre de pôles
3
- Longueur de câble
5 m
- Materiau de la gaine
PUR
- Tension nominale
250 V
- Courant nominal
4 A
- Courant nominal - arrondi
4 A
- Section de raccordement (max.)
0.34 mm²
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
câble avec connecteur
- Couleur
noir
- Type de filetage côté du raccordement
M12
- Codification
A
- Matériau du contact
CuZn
- Revêtement du contact
Au (or)
IP67
- Spécificités
blindé
- Température min.
-50 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
77 3527 0000 50703-0500-20
- Contenu
1 pc(s)
- Diamètre de câble
4.6 mm
- Conforme à la norme RoHS
oui
Documents & téléchargements
Fiche technique
Fiche technique 3217743 binder 77 3527 0000 50703-0500-20 Connecteur confectionné pour capteurs/actionneurs M12 mâle, coudé 5 m Nombre de pôles:
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3217743 binder 77 3527 0000 50703-0500-20 Connecteur confectionné pour capteurs/actionneurs M12 mâle, coudé 5 m Nombre de pôles:
Description
Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.
Propriétés :
• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA
