Name: binder 77 3450 0000 40004-0200-20 Connecteur confectionné pour capteurs/actionneurs M5 femelle, droit 2 m Nombre de pôle
Brand: binder
SKU: 3217511
Availability: BackOrder

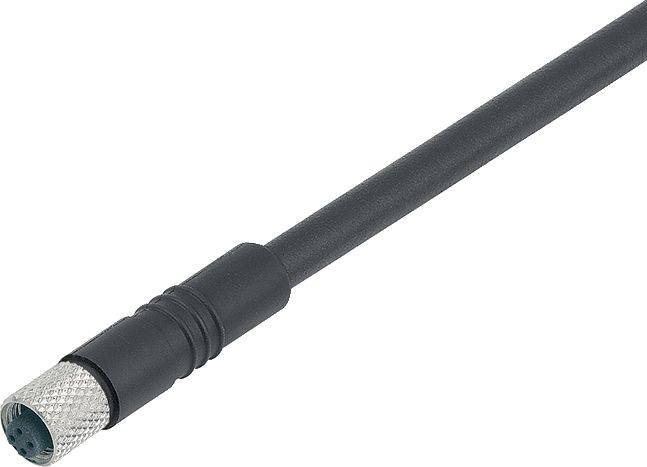

Câble noir avec un connecteur cylindrique métallique, probablement destiné à des connexions électroniques ou à des branchements d'appareils.

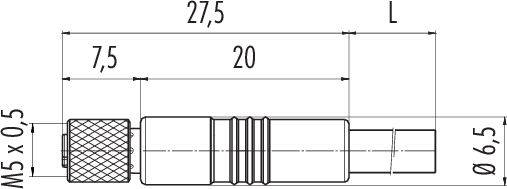

Dessin technique d'un composant cylindrique de longueur totale L. Dimensions : section avant 7,5 mm, section médiane 20 mm, section arrière jusqu'à 27,5 mm. Diamètre M5 x 0,5 et Ø 6,5 mm.

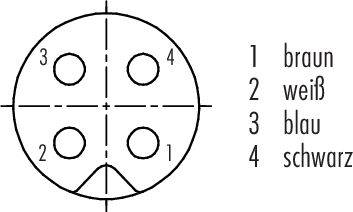

Fiche ronde à quatre broches numérotées : 1 marron, 2 blanc, 3 bleu, 4 noir. Design en forme de croix, broches positionnées dans les quadrants.

1/3

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

femelle, droit

Coté A

Nombre de pôles

Longueur de câble

2 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 29.95 / pièce(s))

CHF 29.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 3450 0000 40004-0200 série 707

Prise de câble M5
Nombre de pôles : 4
non blindé
Moulé sur le câble
IP67
UL
M5x0.5
PUR noir
4 x 0.14 mm²

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: I
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PUR
Matériau de verrouillage : CuZn (laiton nickelé)
Isolation conducteur : PVC
Section de câble : 4 x 0,14 mm²
Vitesse de déplacement : à 5 m de course horizontale. -> 200 m/min
Rayon de courbure câble déplacé : ≥ 10 x Ø
Rayon de courbure câble fixe : ≥ 5 x Ø
Sans halogène : oui
Type de montage : montage sur câble

Type: 77 3450 0000 40004-0200

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: femelle, droit

Coté A: M5

Nombre de pôles: 4

Longueur de câble: 2 m

Materiau de la gaine: PUR

Tension nominale: 60 V

Courant nominal: 1 A

Courant nominal - arrondi: 1 A

Section de raccordement (max.): 0.14 mm²

Section de câble (câblage capteur/actioneeur): 0.14 mm²

Connexion: câble avec connecteur

Couleur: noir

Type de filetage côté du raccordement: M5

Type de filetage connexion des câbles et montage: M5

Matériau du contact: CuSn

Revêtement du contact: Au (or)

: IP67

Spécificités: Gaine PUR

Température min.: -25 °C

Température max.: 80 °C

Type de fermeture: à vis

Référence fabricant: 77 3450 0000 40004-0200-20

Contenu: 1 pc(s)

Diamètre de câble: 3.5 mm

Conforme à la norme RoHS: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Kabellänge

Polzahl

binder 77 3450 0000 40004-0200-20 Sensor-/Aktor-Steckverbinder, konfektioniert M5 Buchse, gerade 2 m Polzahl Sensoren: 4 1 St.

Code produit :3217511

Bientôt disponible

Conrad Electronic

Ce produit

Buchse, gerade

2 m

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

binder 09 3105 01 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M5 Flanschstecker Polzahl Sensoren: 3 1 St. Piece

Code produit :3216620

Livraison le lun., 8 février 2027

Conrad Electronic

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

binder 09 3105 81 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M5 Flanschstecker Polzahl Sensoren: 3 1 St.

Code produit :3216621

Livraison le mar., 2 février 2027

Conrad Electronic

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 14.95^*

binder 09 3106 81 03-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M5 Buchse, gerade, Flanschbuchse Polzahl Sensoren: 3 1 St.

Code produit :3216625

Livraison le mar., 2 février 2027

Conrad Electronic

Buchse, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 17.95^*

binder 09 3111 81 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M5 Flanschstecker Polzahl Sensoren: 4 1 St.

Code produit :3216629

Livraison le mar., 2 février 2027

Conrad Electronic

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 09 3112 81 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M5 Buchse, gerade, Flanschbuchse Polzahl Sensoren: 4 1 St.

Code produit :3216632

Livraison le mar., 2 février 2027

Conrad Electronic

Buchse, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

binder 09 3112 86 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M5 Buchse, gerade, Flanschbuchse Polzahl Sensoren: 4 1 St.

Code produit :3216633

Livraison le ven. 11 décembre

Conrad Electronic

Buchse, gerade

pièce(s)

Min.: 1

Multiples: 1

CHF 21.95^*

binder 77 3450 0000 40003-0200-20 Sensor-/Aktor-Steckverbinder, konfektioniert M5 Buchse, gerade 2 m Polzahl Sensoren: 3 1 St.

Code produit :3217509

Livraison le mar. 24 novembre

4 pièce(s)Conrad Electronic

Buchse, gerade

2 m

pièce(s)

Min.: 1

Multiples: 1

CHF 17.95^*

binder 77 3450 0000 40003-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert M5 Buchse, gerade 5 m Polzahl Sensoren: 3 1 St.

Code produit :3217510

Livraison le jeu., 14 janvier 2027

Conrad Electronic

Buchse, gerade

5 m

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 77 3450 0000 40004-0500-20 Sensor-/Aktor-Steckverbinder, konfektioniert M5 Buchse, gerade 5 m Polzahl Sensoren: 4 1 St.

Code produit :3217512

Livraison le mar. 24 novembre

14 pièce(s)Conrad Electronic

Buchse, gerade

5 m

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3217511 binder 77 3450 0000 40004-0200-20 Connecteur confectionné pour capteurs/actionneurs M5 femelle, droit 2 m Nombre de pôle

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3217511 binder 77 3450 0000 40004-0200-20 Connecteur confectionné pour capteurs/actionneurs M5 femelle, droit 2 m Nombre de pôle

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
