binder 77 3434 3429 20004-0060-20 Connecteur confectionné pour capteurs/actionneurs M12 mâle, droit, femelle, coudé 0.6

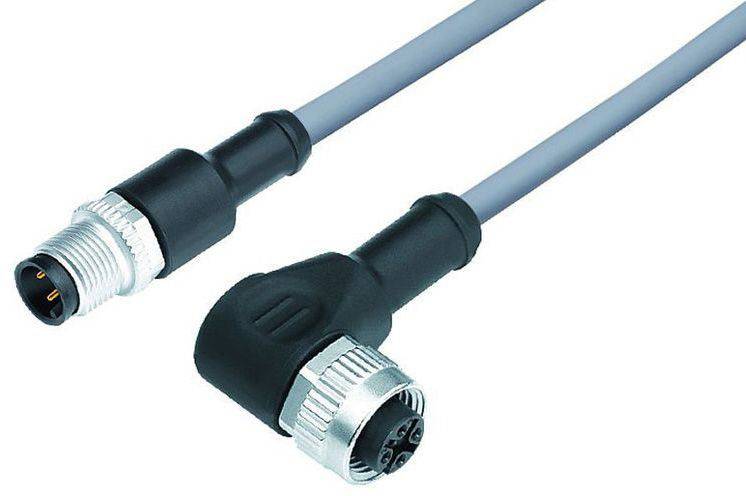

'Deux connecteurs industriels sur des câbles gris, l'un droit, l'autre à angle droit, pour la connexion d'appareils électroniques.'

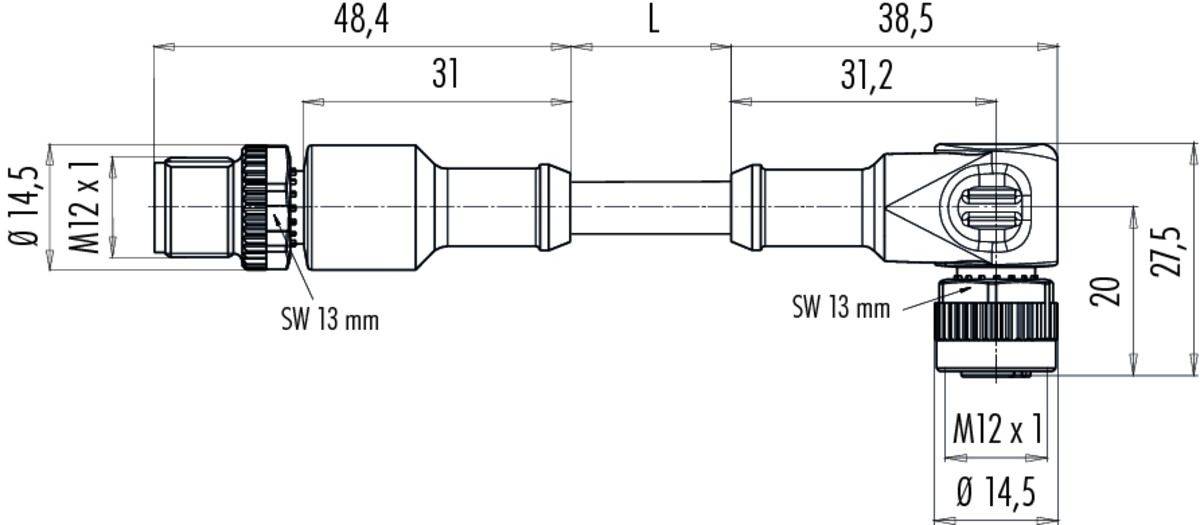

Dessin technique d'un composant mécanique avec des dimensions en millimètres. Caractéristiques principales : longueur, filetage M12 x 1, six pans creux SW 13 mm.

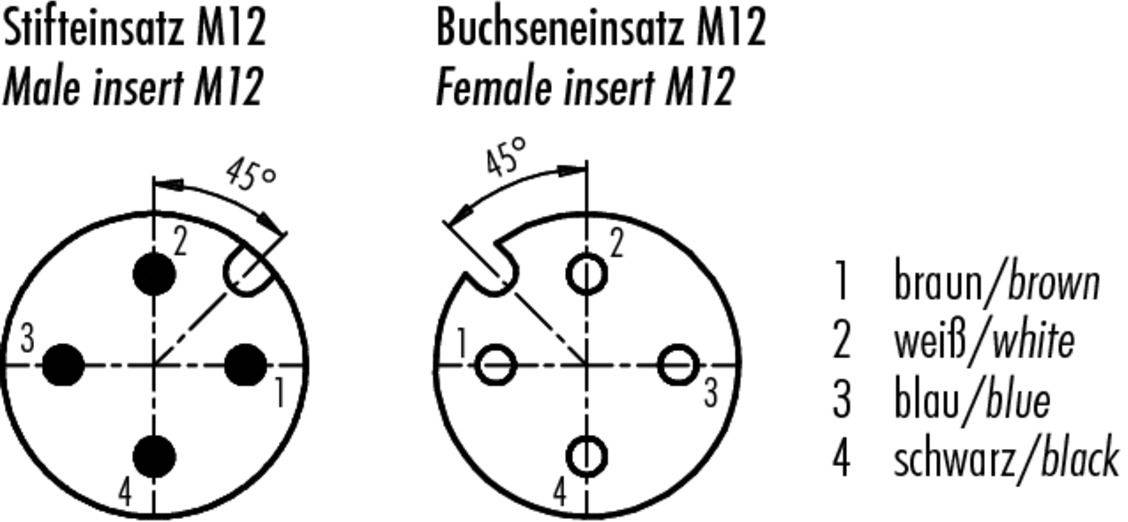

'Insert de tige M12' montre 4 contacts numérotés, 'Insert de douille M12' montre 4 douilles numérotées, tous deux marqués d'une flèche à 45°.
1/3
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
mâle, droit
femelle, coudé
Coté A
M12
Coté de raccordement B
M12
Nombre de pôles
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 22 décembre
Nombre
Total (CHF 22.95 / pièce(s))
CHF 31.95
-28 %
CHF 22.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 3434 3429 20004-0060 série 763

  • Câble de raccordement M12-A - prise coudée
  • Nombre de pôles : 4
  • non blindé
  • Moulé sur le câble
  • IP68/IP69K
  • UL listed
  • PVC gris
  • 4 x 0,34 mm²

Caractéristiques techniques

  • Compatibilité CEM : non blindé
  • Résistance intérieure: 3 mΩ
  • Groupe de matériaux isolants : II
  • Catégorie de surtension : II
  • Degré de pollution : 3
  • Matériau du corps de contact : PUR
  • Isolation conducteur : PVC
  • Section de câble : 4 x 0.34 mm²
  • Vitesse de déplacement : ≤ 200 m/min (distance horizontale de 5 m)
  • Rayon de courbure câble déplacé : ≥ 10 x Ø
  • Rayon de courbure câble fixe : ≥ 5 x Ø
  • Type de montage : montage sur câble
Type

77 3434 3429 20004-0060

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

mâle, droit

femelle, coudé

Coté A

M12

Coté de raccordement B

M12

Nombre de pôles

4

Longueur de câble

0.6 m

Materiau de la gaine

PVC

Tension nominale

250 V

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de raccordement (max.)

0.34 mm²

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

câble avec connecteur

Couleur

gris

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

A

Matériau du contact

CuZn

Revêtement du contact

Au (or)

IP68/IP69K

Spécificités

PVC

Température min.

-40 °C

Température max.

105 °C

Type de fermeture

à vis

Référence fabricant

77 3434 3429 20004-0060-20

Contenu

1 pc(s)

Diamètre de câble

4.8 mm

Documents & téléchargements

Fiche technique

Fiche technique 3217454 binder 77 3434 3429 20004-0060-20 Connecteur confectionné pour capteurs/actionneurs M12 mâle, droit, femelle, coudé 0.6

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3217454 binder 77 3434 3429 20004-0060-20 Connecteur confectionné pour capteurs/actionneurs M12 mâle, droit, femelle, coudé 0.6

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
