binder 77 3430 3429 50708-0200-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit, mâle, droit 2 m

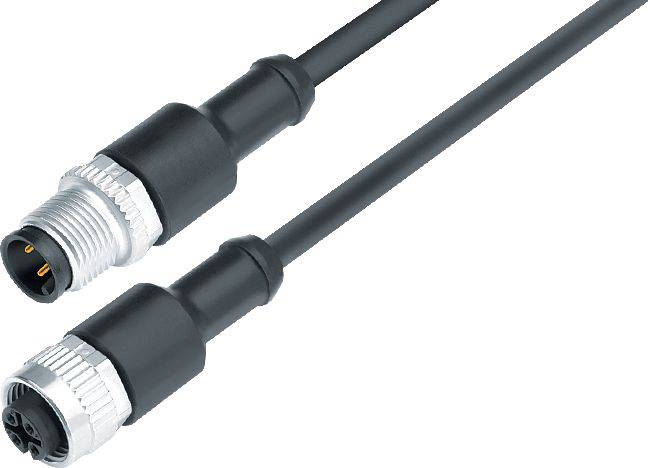

Deux connecteurs cylindriques noirs avec des fermetures à vis aux extrémités d'un câble, adaptés aux applications industrielles.
Dessin technique d'un connecteur M12 avec mesures de longueur et de diamètre ; indiquant les annotations dimensionnelles et les tailles de filetage.

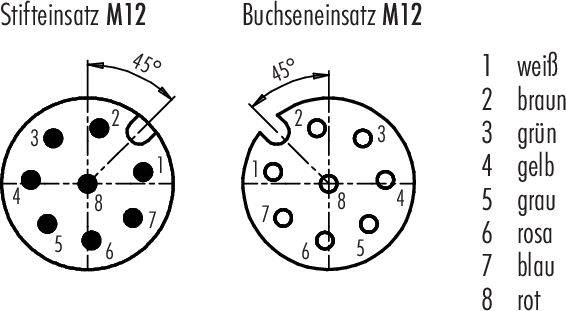

'Insertion de broche M12' et 'Insertion de douille M12' Diagramme : Connexions multipolaires avec étiquettes et marquage d'angle à 45 degrés. Les broches 1-8 sont marquées par couleur : blanc, marron, vert, jaune, gris, rose, bleu, rouge.
1/3
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
femelle, droit
mâle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12
Coté de raccordement B
M12
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 24 novembre
1 pièce(s)
Nombre
Total (CHF 41.95 / pièce(s))
CHF 41.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Plus que 1 pièce(s) en stock !
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 3430 3429 50708-0200 série 763

  • Câble de raccordement M12-A - prise de câble
  • Nombre de pôles : 8
  • non blindé
  • Moulé sur le câble
  • IP68
  • UL listed
  • PUR noir
  • 8 x 0,25 mm²

Caractéristiques techniques

  • Compatibilité CEM : non blindé
  • Résistance intérieure: 3 mΩ
  • Groupe de matériaux isolants : II
  • Catégorie de surtension : II
  • Degré de pollution : 3
  • Matériau du corps de contact : PUR
  • Matériau de verrouillage : zinc moulé nickelé
  • Isolation toron : PP9Y sans halogène
  • Section de câble : 8 x 0,25 mm²
  • Vitesse de déplacement : ≤ 200 m/min
  • Rayon de courbure câble déplacé : ≥ 10 x Ø
  • Rayon de courbure câble fixe : ≥ 5 x Ø
  • Sans halogène : oui
  • Type de montage : montage sur câble
Type

77 3430 3429 50708-0200

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

femelle, droit

mâle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12

Coté de raccordement B

M12

Nombre de pôles

8

Longueur de câble

2 m

Materiau de la gaine

PUR

Tension nominale

30 V

Courant nominal

2 A

Courant nominal - arrondi

2 A

Section de raccordement (max.)

0.25 mm²

Section de câble (câblage capteur/actioneeur)

0.25 mm²

Connexion

câble avec connecteur

Couleur

noir

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

A

Matériau du contact

CuZn

Revêtement du contact

Au (or)

IP69K

Spécificités

sans halogène

Température min.

-50 °C

Température max.

80 °C

Type de fermeture

à vis

Référence fabricant

77 3430 3429 50708-0200-20

Contenu

1 pc(s)

Diamètre de câble

6.0 mm

Conforme à la norme RoHS

oui

Documents & téléchargements

Fiche technique

Fiche technique 3217364 binder 77 3430 3429 50708-0200-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit, mâle, droit 2 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3217364 binder 77 3430 3429 50708-0200-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit, mâle, droit 2 m

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
