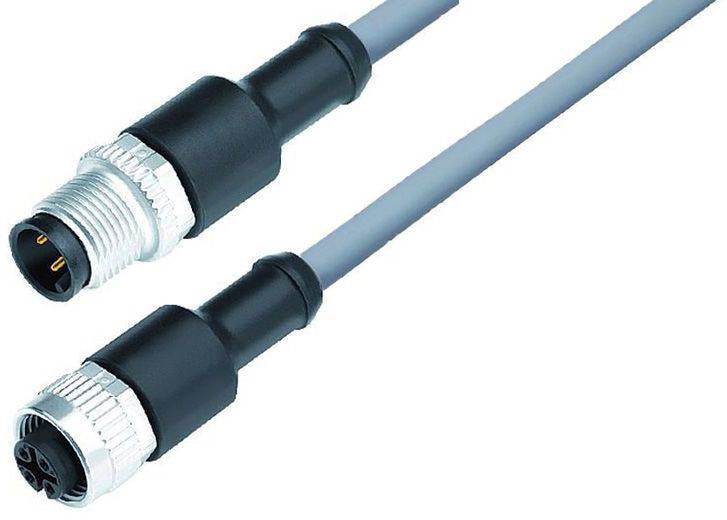

binder 77 3430 3429 20712-0030-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit, mâle, droit 0.3
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
femelle, droit
mâle, droit
Coté A
M12
Coté de raccordement B
M12
Nombre de pôles
12
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 63.95 / pièce(s))
CHF 63.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
77 3430 3429 20712-0030 série 763
- Câble de raccordement M12-A - prise de câble
- Nombre de pôles : 12
- non blindé
- Moulé sur le câble
- IP68
- UL listed
- PVC gris
- 12 x 0,25 mm²
Caractéristiques techniques
- Compatibilité CEM : non blindé
- Résistance intérieure: 3 mΩ
- Groupe de matériaux isolants : II
- Catégorie de surtension : II
- Degré de pollution : 3
- Matériau du corps de contact : PUR
- Isolation conducteur : PVC
- Section de câble : 12 x 0,25 mm²
- Vitesse de déplacement : ≤ 200 m/min (distance horizontale de 5 m)
- Rayon de courbure câble déplacé : ≥ 10 x Ø
- Rayon de courbure câble fixe : ≥ 5 x Ø
- Type de montage : montage sur câble
- Type
77 3430 3429 20712-0030
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Forme
femelle, droit
mâle, droit
- Coté A
M12
- Coté de raccordement B
M12
- Nombre de pôles
12
- Longueur de câble
0.3 m
- Materiau de la gaine
PVC
- Tension nominale
30 V
- Courant nominal
1.5 A
- Courant nominal - arrondi
1.5 A
- Section de raccordement (max.)
0.25 mm²
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Connexion
câble avec connecteur
- Couleur
gris
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
A
- Matériau du contact
CuSn
- Revêtement du contact
Au (or)
IP68
- Spécificités
PVC
- Température min.
-40 °C
- Température max.
105 °C
- Type de fermeture
à vis
- Référence fabricant
77 3430 3429 20712-0030-20
- Contenu
1 pc(s)
- Diamètre de câble
6.6 mm
- Conforme à la norme RoHS
oui
Documents & téléchargements
Fiche technique
Fiche technique 3217333 binder 77 3430 3429 20712-0030-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit, mâle, droit 0.3
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3217333 binder 77 3430 3429 20712-0030-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit, mâle, droit 0.3
Description
Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.
Propriétés :
• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA
Ce texte a été traduit par une machine.
Propriétés :
• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA
Ce texte a été traduit par une machine.
