binder 77 3420 3419 50005-0060-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit, mâle, droit 0.6

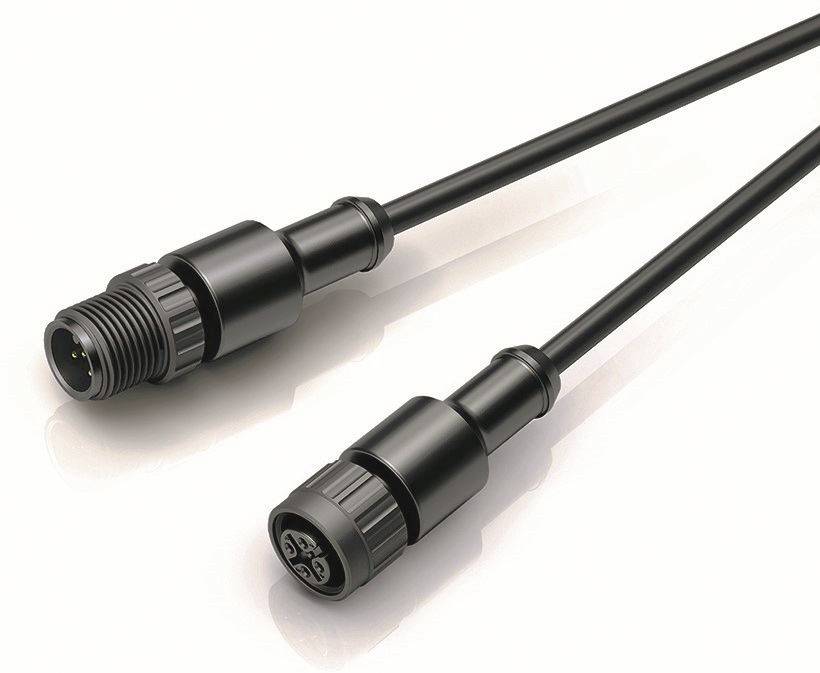

Deux câbles de connecteurs noirs et cylindriques avec une poignée striée et un filetage, posés sur une surface blanche.

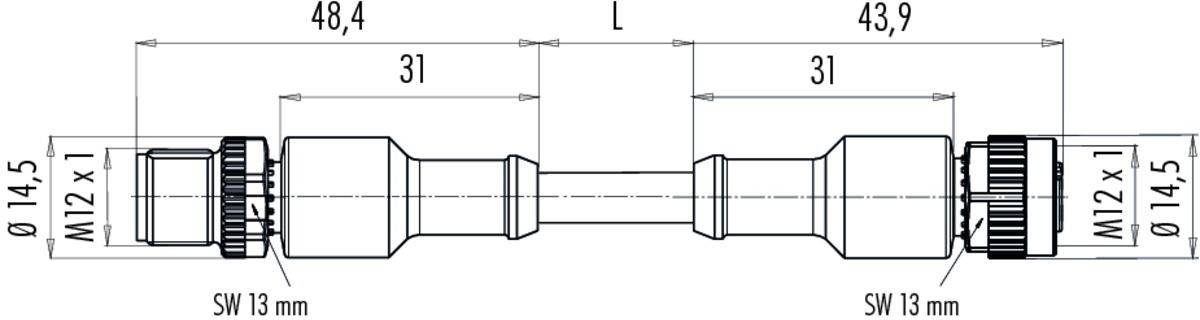

Dessin technique d'un adaptateur avec les dimensions 48,4 mm et 43,9 mm. Annotations : 'M12 x 1', 'Ø 14,5', 'SW 13 mm'.

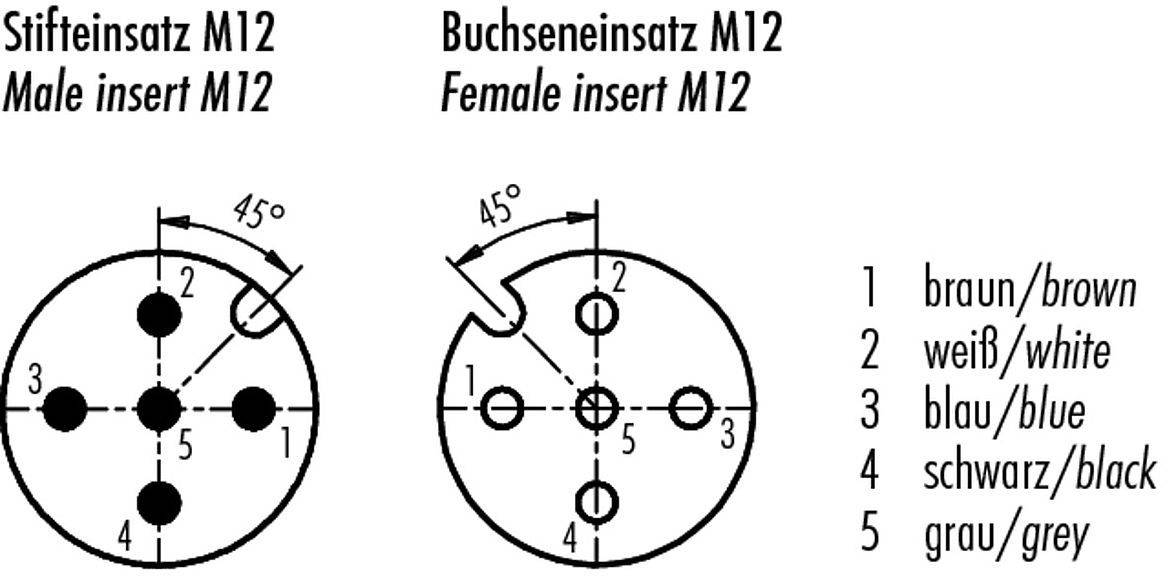

'Insertion de broche M12' : montre un cercle avec 5 broches numérotées. 'Insertion de douille M12' : montre un cercle avec 5 trous numérotés. Couleurs : 1 marron, 2 blanc, 3 bleu, 4 noir, 5 gris.
1/3
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
femelle, droit
mâle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12
Coté de raccordement B
M12
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le jeu., 14 janvier 2027
Nombre
Total (CHF 25.95 / pièce(s))
CHF 33.95
-24 %
CHF 25.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 3420 3419 50005-0060 série 763

  • Câble de raccordement M12-A - prise de câble
  • Nombre de pôles : 5
  • non blindé
  • Moulé sur le câble
  • IP68
  • UL listed
  • PUR noir
  • 5 x 0.34 mm²

Caractéristiques techniques

  • Compatibilité CEM : non blindé
  • Résistance intérieure: 3 mΩ
  • Groupe de matériaux isolants : II
  • Catégorie de surtension : II
  • Degré de pollution : 3
  • Matériau du corps de contact : PUR
  • Isolation toron : PP9Y sans halogène
  • Section de câble : 5 x 0.34 mm²
  • Vitesse de déplacement : ≤ 200 m/min (distance horizontale de 5 m)
  • Rayon de courbure câble déplacé : ≥ 10 x Ø
  • Rayon de courbure câble fixe : ≥ 5 x Ø
  • Type de montage : montage sur câble
Type

77 3420 3419 50005-0060

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

femelle, droit

mâle, droit

Norme de connecteur

Connectique Sensorik

Coté A

M12

Coté de raccordement B

M12

Nombre de pôles

5

Longueur de câble

0.6 m

Materiau de la gaine

PUR

Tension nominale

60 V

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de raccordement (max.)

0.34 mm²

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

câble avec connecteur

Couleur

noir

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

A

Matériau du contact

CuZn

Revêtement du contact

Au (or)

IP68

Spécificités

sans halogène

codage A

Gaine PUR

Température min.

-50 °C

Température max.

90 °C

Type de fermeture

à vis

Référence fabricant

77 3420 3419 50005-0060-20

Contenu

1 pc(s)

Diamètre de câble

5.0 mm

Documents & téléchargements

Fiche technique

Fiche technique 3217084 binder 77 3420 3419 50005-0060-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit, mâle, droit 0.6

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3217084 binder 77 3420 3419 50005-0060-20 Connecteur confectionné pour capteurs/actionneurs M12 femelle, droit, mâle, droit 0.6

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA
