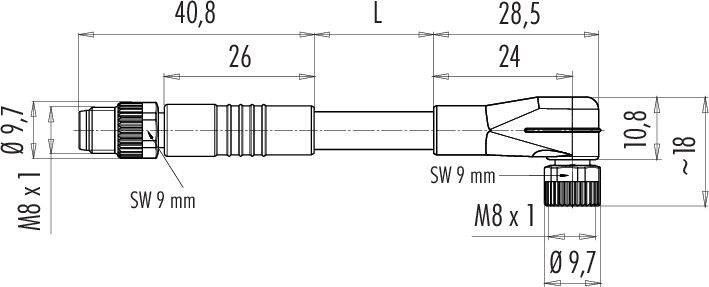

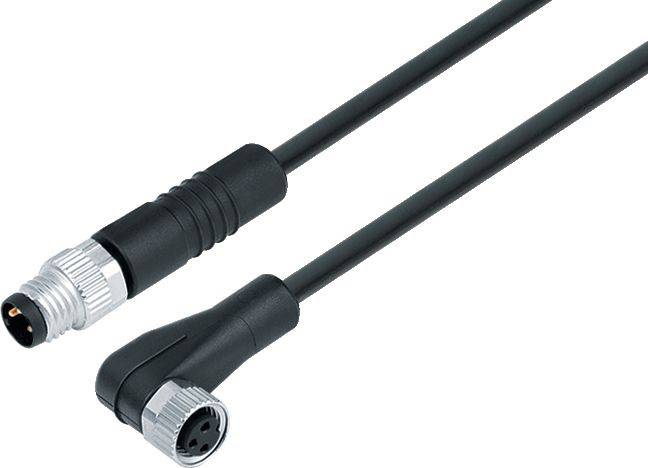

binder 77 3408 3405 50004-0100-20 Connecteur confectionné pour capteurs/actionneurs M8 femelle, coudé, mâle, droit 1 m N
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
femelle, coudé
mâle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M8
Coté de raccordement B
M8
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
19 pièce(s)
Nombre
Total (CHF 22.95 / pièce(s))
CHF 22.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
77 3408 3405 50004-0100 série 718
- Câble de raccordement M8 pour connecteur de câble - prise coudée

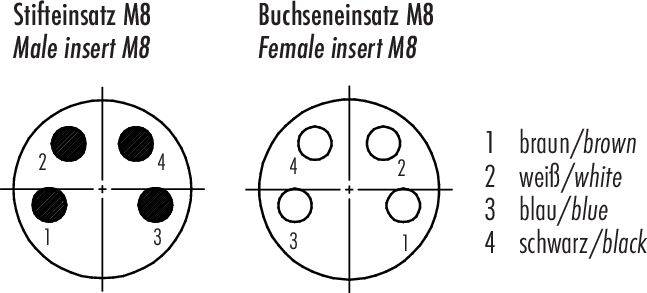

- Nombre de pôles : 4
- non blindé
- Moulé sur le câble
- IP67
- PVC noir
- 4 x 0,34 mm²
Caractéristiques techniques
- Compatibilité CEM : non blindé
- Résistance de passage : ≤ 5 mΩ
- Groupe d'isolants: III
- Catégorie de surtension III
- Degré de pollution : 3
- Matériau du corps de contact : PA12
- Isolation conducteur : PVC
- Section de câble : 4 x 0.34 mm²
- Rayon de courbure câble déplacé : ≥ 15 x Ø
- Rayon de courbure câble fixe : ≥ 7,5 x Ø
- Sans halogène : oui
- Type de montage : montage sur câble
- Type
77 3408 3405 50004-0100
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Forme
femelle, coudé
mâle, droit
- Norme de connecteur
Connectique Sensorik
- Coté A
M8
- Coté de raccordement B
M8
- Nombre de pôles
4
- Longueur de câble
1 m
- Materiau de la gaine
PVC
- Tension nominale
250 V
- Courant nominal
8 A
- Courant nominal - arrondi
8 A
- Section de raccordement (max.)
0.75 mm²
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
câble avec connecteur
- Couleur
noir
- Type de filetage côté du raccordement
M8
- Type de filetage connexion des câbles et montage
M8
- Matériau du contact
CuZn
- Revêtement du contact
Ag (argent)
IP67
- Spécificités
sans halogène
- Température min.
-30 °C
- Température max.
80 °C
- Type de fermeture
à vis
- Référence fabricant
77 3408 3405 50004-0100-20
- Contenu
1 pc(s)
- Diamètre de câble
5.3 mm
- Conforme à la norme RoHS
oui
Documents & téléchargements
Fiche technique
Fiche technique 3217049 binder 77 3408 3405 50004-0100-20 Connecteur confectionné pour capteurs/actionneurs M8 femelle, coudé, mâle, droit 1 m N
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3217049 binder 77 3408 3405 50004-0100-20 Connecteur confectionné pour capteurs/actionneurs M8 femelle, coudé, mâle, droit 1 m N
Description
Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.
Propriétés :
• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA
Ce texte a été traduit par une machine.
Propriétés :
• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA
Ce texte a été traduit par une machine.
