Name: binder 77 1430 0000 50003-0500-20 Connecteur circulaire confectionné femelle, droit Nombre total de pôles: 3 Série (conn
Brand: binder
SKU: 3215401
Availability: BackOrder

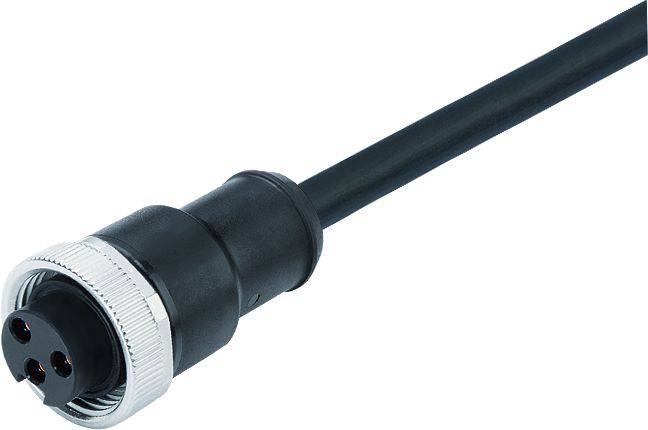

Un câble noir avec une fiche métallique ronde à son extrémité, adapté aux applications industrielles ou techniques.

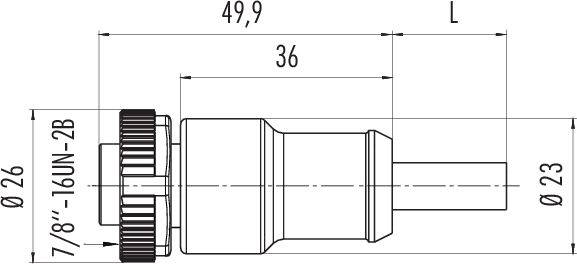

Dessin technique d'une fiche cylindrique filetée. Dimensions : longueur totale 49,9 mm, diamètre 26 mm à l'avant, 23 mm à l'arrière.

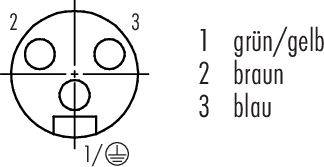

Schéma de branchement d'une fiche avec numérotation des broches : 1 (vert/jaune), 2 (marron), 3 (bleu), montrant la disposition et le codage couleur des contacts.

1/3

Photo non contractuelle

Type de produit

Connecteur circulaire confectionné

Forme

femelle, droit

Nombre total de pôles

Connexion

câble avec connecteur

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 55.95 / pièce(s))

CHF 55.95

Prix TVA incl.

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 1430 0000 50003-0500 série 870

7/8"; prise de câble
Nombre de pôles : 3
non blindé
Moulé sur le câble
IP68
UL listed
PUR
noir ignifuge
3 x 1.50 mm²

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: I
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PUR
Isolation toron : TPM
Section de câble : 3 x 1.50 mm²
Vitesse de déplacement : ≤ 300 m/min
Rayon de courbure câble fixe : ≥ 7,5 x Ø
Sans halogène : oui
Type de montage : montage sur câble

Type: 77 1430 0000 50003-0500

Type de produit: Connecteur circulaire confectionné

Forme: femelle, droit

Nombre total de pôles: 3

Connexion: câble avec connecteur

Couleur: noir

Contenu: 1 pc(s)

Température max.: 80 °C

Courant nominal: 13 A

Température min.: -40 °C

Courant nominal - arrondi: 13 A

Fermeture: vis

Tension nominale: 300 V
600 V

Matériau du contact: CuZn

Matériau boîtier: PUR

: AWG 16

Référence fabricant: 77 1430 0000 50003-0500-20

Nombre de pôles: 3

Section max.: 1.50 mm²

Gamme de section: 1.50 mm² (max)

Conforme à la norme RoHS: oui

: IP68

Série: 870

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

binder 09 2474 100 04-20 Buchse Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 870 1 St.

Code produit :3215182

Livraison le lun., 28 décembre 2026

Conrad Electronic

Buchse

1 St.

300 V

10 A

pièce(s)

Min.: 1

Multiples: 1

CHF 65.95^*

binder 77 1427 0000 50003-0200-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 870 1 St.

Code produit :3215382

Livraison le lun., 28 décembre 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

13 A

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

binder 77 1427 0000 50003-0500-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 870 1 St.

Code produit :3215383

Livraison le lun., 28 décembre 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

13 A

pièce(s)

Min.: 1

Multiples: 1

CHF 55.95^*

binder 77 1427 0000 50003-1000-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 870 1 St.

Code produit :3215384

Livraison le lun., 28 décembre 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

13 A

pièce(s)

Min.: 1

Multiples: 1

CHF 85.95^*

binder 77 1427 0000 50004-0200-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 870 1 St.

Code produit :3215385

Livraison le lun., 28 décembre 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

10 A

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 77 1427 0000 50004-0500-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 870 1 St.

Code produit :3215386

Livraison le lun., 28 décembre 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

10 A

pièce(s)

Min.: 1

Multiples: 1

CHF 59.95^*

binder 77 1427 0000 50004-1000-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 870 1 St.

Code produit :3215387

Livraison le lun., 28 décembre 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

10 A

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

binder 77 1427 0000 50005-0200-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 870 1 St.

Code produit :3215388

Livraison le lun., 28 décembre 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

9 A

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 77 1427 0000 50005-0500-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 870 1 St.

Code produit :3215389

Livraison le lun., 28 décembre 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

9 A

pièce(s)

Min.: 1

Multiples: 1

CHF 69.95^*

binder 77 1427 0000 50005-1000-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 870 1 St.

Code produit :3215390

Livraison le lun., 28 décembre 2026

Conrad Electronic

Stecker, gewinkelt

1 St.

300 V

9 A

pièce(s)

Min.: 1

Multiples: 1

CHF 115.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215401 binder 77 1430 0000 50003-0500-20 Connecteur circulaire confectionné femelle, droit Nombre total de pôles: 3 Série (conn

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215401 binder 77 1430 0000 50003-0500-20 Connecteur circulaire confectionné femelle, droit Nombre total de pôles: 3 Série (conn

Description

Les connecteurs de puissance sont utilisés pour alimenter les moteurs AC, les entraînements et les commutateurs de moteur à des tensions élevées pendant de longues périodes, mais également pour les applications à basse tension telles que les composants Ethernet bus de terrain et les appareils réseau. Il s'agit principalement de connecteurs cylindriques M12, M18 et 7/8" qui peuvent être configurés par le client en fonction de la zone d'utilisation. Les connecteurs M12 avec codage K et S peuvent être utilisés jusqu'à une tension de mesure de 630 V AC.

Propriétés :

• 9 séries de produits
• Divers systèmes de verrouillage, dont M12, M18 et 7/8\"
• Codage, y compris M12 - S, -K, -T, -L et -US
• Indice de protection IP20 à IP69K
• 2 à 8 contacts, dont 2+PE, 3+PE et 4+PE
• Blindé et blindé
• Boîtier PUR et PVC
• Longueurs de câble de 0,5 m à 10 M.

Ce texte a été traduit par une machine.
