Name: binder 77 0634 0000 50704-0200-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 4 Série (conn
Brand: binder
SKU: 3215364
Availability: BackOrder

Tête de pompe à vélo noire avec adaptateur de valve argenté, convenant à différents types de valves.

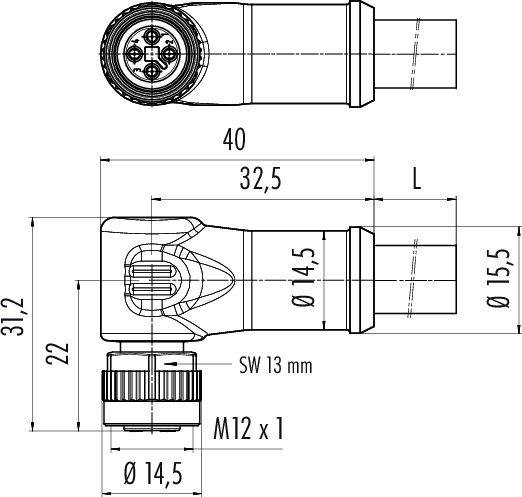

Dessin technique d'un connecteur rectangulaire coudé. Dimensions : 40 mm de longueur, 31,2 mm de hauteur, filetage M12 x 1, diamètre 14,5 mm.

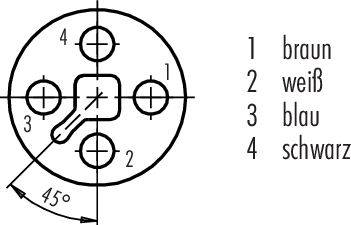

Le diagramme montre une fiche ronde à quatre broches. Les broches sont numérotées ; 1 : marron, 2 : blanc, 3 : bleu, 4 : noir. Des angles de 45 degrés sont marqués.

1/3

Photo non contractuelle

Type de produit

Connecteur circulaire confectionné

Forme

femelle, coudé

Nombre total de pôles

Connexion

câble avec connecteur

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

19 pièce(s)

Nombre

pièce(s)

Total (CHF 37.95 / pièce(s))

CHF 37.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

77 0634 0000 50704-0200 série 813

Prise coudée M12-T
Nombre de pôles : 4
non blindé
Moulé sur le câble
IP68
PUR
noir ignifuge
4 x 1,50 mm²

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance de passage : ≤ 5 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension III
Degré de pollution : 3
Matériau du corps de contact : PUR
Isolation toron : PP
Section de câble : 4 x 1.50 mm²
Vitesse de déplacement : ≤ 300 m/min
Rayon de courbure câble déplacé : ≥ 10 x Ø
Rayon de courbure câble fixe : ≥ 7,5 x Ø
Sans halogène : oui
Type de montage : montage sur câble

Type: 77 0634 0000 50704-0200

Type de produit: Connecteur circulaire confectionné

Forme: femelle, coudé

Nombre total de pôles: 4

Connexion: câble avec connecteur

Couleur: noir

Contenu: 1 pc(s)

Température max.: 80 °C

Courant nominal: 12 A

Température min.: -50 °C

Courant nominal - arrondi: 12 A

Fermeture: vis

Tension nominale: 63 V

Matériau du contact: CuZn

Matériau boîtier: PUR

: AWG 16

Référence fabricant: 77 0634 0000 50704-0200-20

Nombre de pôles: 4

Section max.: 1.50 mm²

Gamme de section: 1.50 mm² (max)

Conforme à la norme RoHS: oui

: IP68

Série: 813

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Bauform

Herstellerfarbe

Inhalt

Produkt-Art

binder 77 0634 0000 50704-0200-20 Rundstecker konfektioniert Buchse, gewinkelt Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 813 1 St.

Code produit :3215364

Livraison le mar. 24 novembre

19 pièce(s)Conrad Electronic

Ce produit

Kabel mit Stecker

Buchse, gewinkelt

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 09 0631 90 04-20 Rundsteckverbinder Flanschstecker Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 813 1 St.

Code produit :3215103

Livraison le mar. 24 novembre

8 pièce(s)Conrad Electronic

Löten

Flanschstecker

1 St.

Rundsteckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 09 0632 120 04-20 Rundsteckverbinder Buchse, gerade Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 813 1 St.

Code produit :3215104

Livraison le mar. 24 novembre

71 pièce(s)Conrad Electronic

Offene Leitungsenden

Buchse, gerade

1 St.

Rundsteckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 0632 90 04-20 Rundsteckverbinder Buchse, gerade, Flanschbuchse Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 813 1 St.

Code produit :3215109

Livraison le mar. 24 novembre

2 pièce(s)Conrad Electronic

Löten

Buchse, gerade

1 St.

Rundsteckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 17.95^*

binder 77 0627 0000 50704-0200-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 813 1 St.

Code produit :3215356

Livraison le mar., 29 décembre 2026

Conrad Electronic

Kabel mit Stecker

Stecker, gewinkelt

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

binder 77 0627 0000 50704-0500-20 Rundstecker konfektioniert Stecker, gewinkelt Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 813 1 St.

Code produit :3215357

Livraison le mar. 22 décembre

Conrad Electronic

Kabel mit Stecker

Stecker, gewinkelt

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 55.95^*

binder 77 0629 0000 50704-0200-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 813 1 St.

Code produit :3215358

Livraison le mar. 24 novembre

14 pièce(s)Conrad Electronic

Kabel mit Stecker

Stecker, gerade

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 77 0629 0000 50704-0500-20 Rundstecker konfektioniert Stecker, gerade Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 813 1 St.

Code produit :3215359

Livraison le mar. 22 décembre

Conrad Electronic

Kabel mit Stecker

Stecker, gerade

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 2

Multiples: 2

CHF 53.95^*

binder 77 0630 0000 50704-0200-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 813 1 St.

Code produit :3215360

Livraison le mar. 22 décembre

Conrad Electronic

Kabel mit Stecker

Buchse, gerade

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 77 0630 0000 50704-0500-20 Rundstecker konfektioniert Buchse, gerade Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 813 1 St.

Code produit :3215361

Livraison le mar., 29 décembre 2026

Conrad Electronic

Kabel mit Stecker

Buchse, gerade

Schwarz

1 St.

Rundstecker konfektioniert

pièce(s)

Min.: 1

Multiples: 1

CHF 57.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215364 binder 77 0634 0000 50704-0200-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 4 Série (conn

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215364 binder 77 0634 0000 50704-0200-20 Connecteur circulaire confectionné femelle, coudé Nombre total de pôles: 4 Série (conn

Description

Les connecteurs de puissance sont utilisés pour alimenter les moteurs AC, les entraînements et les commutateurs de moteur à des tensions élevées pendant de longues périodes, mais également pour les applications à basse tension telles que les composants Ethernet bus de terrain et les appareils réseau. Il s'agit principalement de connecteurs cylindriques M12, M18 et 7/8" qui peuvent être configurés par le client en fonction de la zone d'utilisation. Les connecteurs M12 avec codage K et S peuvent être utilisés jusqu'à une tension de mesure de 630 V AC.

Propriétés :

• 9 séries de produits
• Divers systèmes de verrouillage, dont M12, M18 et 7/8\"
• Codage, y compris M12 - S, -K, -T, -L et -US
• Indice de protection IP20 à IP69K
• 2 à 8 contacts, dont 2+PE, 3+PE et 4+PE
• Blindé et blindé
• Boîtier PUR et PVC
• Longueurs de câble de 0,5 m à 10 M.

Ce texte a été traduit par une machine.
