Name: binder 76 0932 0111 00004-0200-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit Nombre de pôl
Brand: binder
SKU: 3216798
Availability: BackOrder

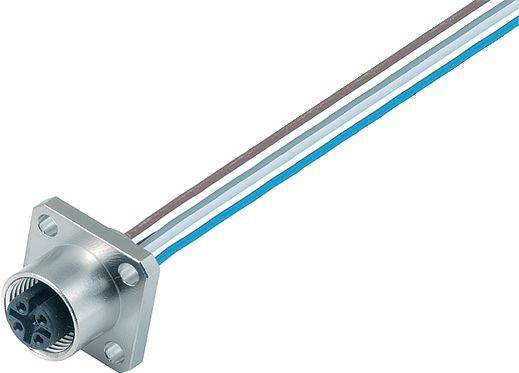

Câble avec fiche métallique, plaque de base rectangulaire et quatre fils. La fiche comporte quatre bornes rondes, deux fils bleus, un fil blanc et un fil marron.

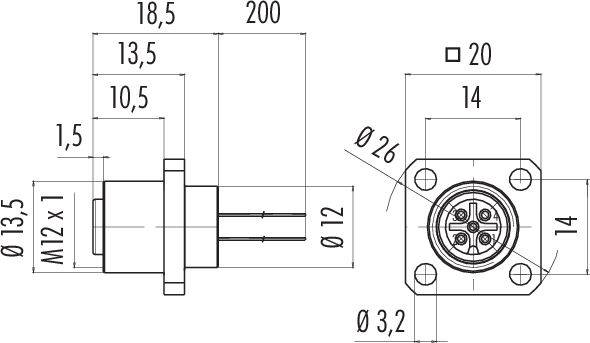

Dessin technique d'un connecteur rond avec dimensions : 18,5 mm, 20 mm et 26 mm. Vue de dessus et vue latérale, filetage M12.

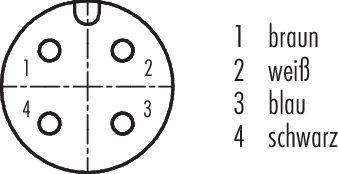

Diagramme d'un connecteur circulaire avec quatre broches numérotées. À droite se trouve la légende : 1 marron, 2 blanc, 3 bleu, 4 noir.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

Coté A

M12

Nombre de pôles

Tension nominale

250 V

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 9 février 2027

Nombre

pièce(s)

Total (CHF 19.95 / pièce(s))

CHF 19.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

76 0932 0111 00004-0200 série 763

Boîte à bride carrée M12-A
Nombre de pôles : 4
non blindé
Tresses
IP40
UL
carré

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type d'emballage: Piece

Type: 76 0932 0111 00004-0200

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, droit

Coté A: M12

Nombre de pôles: 4

Tension nominale: 250 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.25 mm²

Connexion: extrémités de câbles ouvertes

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: A

Matériau du contact: CuSn

Revêtement du contact: Au (or)

: IP40
IP67

Type de fermeture: à vis

Référence fabricant: 76 0932 0111 00004-0200-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui
