Name: binder 76 0632 1011 00004-0200-20 Connecteur non confectionné pour capteurs/actionneurs M16 femelle, droit, embase femel
Brand: binder
SKU: 3216765
Availability: BackOrder

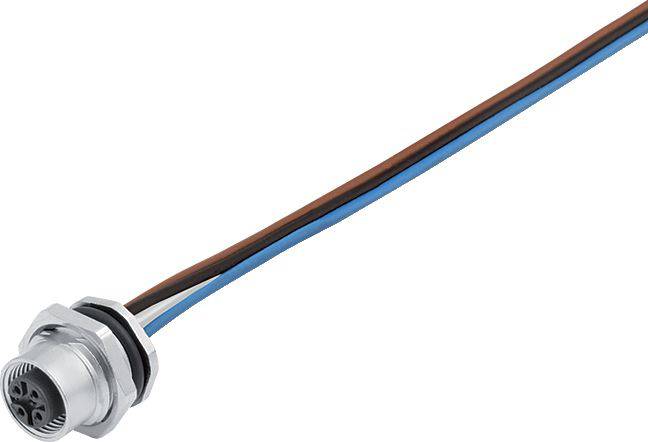

Un connecteur rond argenté avec plusieurs câbles de couleur bleu, marron et noir s'étendant vers la droite.

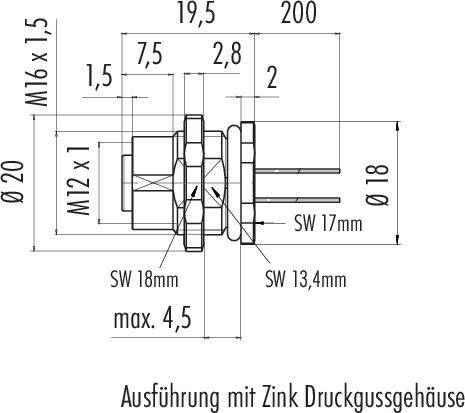

Dessin technique d'une prise avec boîtier en zinc moulé sous pression. Dimensions et tailles de filetage indiquées. Longueur maximale 200 mm.

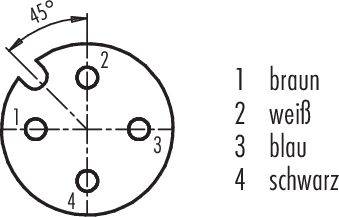

Diagramme d'une fiche ronde à quatre contacts numérotés : 1 marron, 2 blanc, 3 bleu, 4 noir ; repère à 45 degrés.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

embase femelle

Coté A

M12

Nombre de pôles

Tension nominale

250 V

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

17 pièce(s)

Nombre

pièce(s)

Total (CHF 15.95 / pièce(s))

CHF 20.95

-24 %

CHF 15.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

76 0632 1011 00004-0200 série 763

Boîte à bride M12-A
Nombre de pôles : 4
non blindé
Tresses
IP68/IP69K
UL
M16x1.5 FMT
vissable par l'avant

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type: 76 0632 1011 00004-0200

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, droit
embase femelle

Coté A: M12

Nombre de pôles: 4

Tension nominale: 250 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.25 mm²

Connexion: extrémités de câbles ouvertes

Type de filetage côté du raccordement: M16

Type de filetage connexion des câbles et montage: M16

Codification: A

Matériau du contact: CuSn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP68/IP69K

Type de fermeture: à vis

Référence fabricant: 76 0632 1011 00004-0200-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui
