Name: binder 76 0231 0011 00004-0200-20 Connecteur non confectionné pour capteurs/actionneurs embase mâle Nombre de pôles: 4 1
Brand: binder
SKU: 3216692
Availability: BackOrder

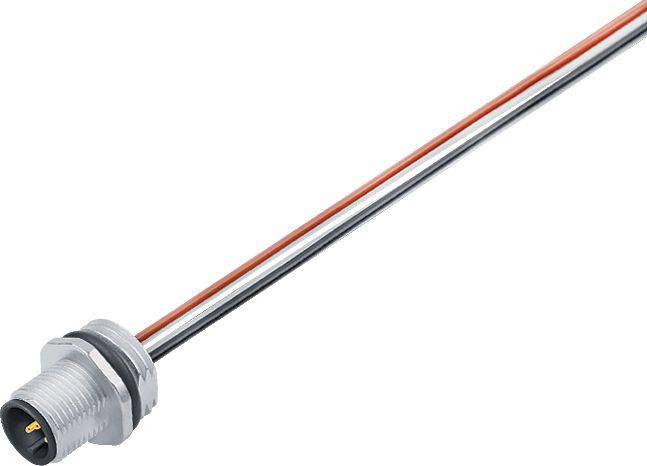

Une fiche métallique avec un long câble fin. Le câble est recouvert de gaines rouge et noire.

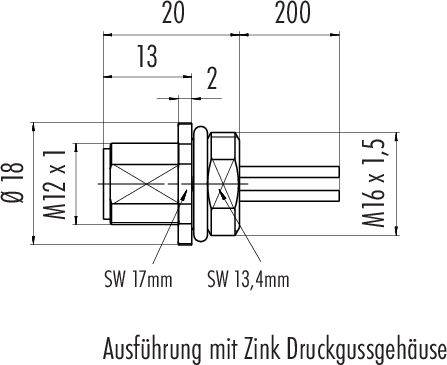

Dessin technique d'un composant avec dimensions en millimètres. Dimensions principales : Longueur 200, Diamètre 18, Filetage M12 x 1,5. Texte : 'Exécution avec boîtier en fonte de zinc'.

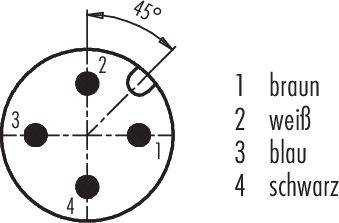

Instructions de câblage montrent une fiche ronde avec quatre broches numérotées : 1 (marron), 2 (blanc), 3 (bleu), 4 (noir), avec un angle de 45°.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

embase mâle

Norme de connecteur

Connectique Sensorik

Coté A

M12

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

10 pièce(s)

Nombre

pièce(s)

Total (CHF 14.95 / pièce(s))

CHF 14.95

Prix TVA incl.

Plus que 10 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

76 0231 0011 00004-0200 série 763

Connecteur à bride M12-A
Nombre de pôles : 4
non blindé
Tresses
IP68
UL
M16x1,5

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type d'emballage: Piece

Type: 76 0231 0011 00004-0200

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: embase mâle

Norme de connecteur: Connectique Sensorik

Coté A: M12

Nombre de pôles: 4

Tension nominale: 250 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.25 mm²

Connexion: extrémités de câbles ouvertes

Type de filetage connexion des câbles et montage: M16

Codification: A

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP68

Type de fermeture: à vis

Référence fabricant: 76 0231 0011 00004-0200-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui
