Name: binder 76 0131 0011 00008-0200-20 Connecteur non confectionné pour capteurs/actionneurs M12 embase mâle Nombre de pôles:
Brand: binder
SKU: 3216681
Availability: BackOrder

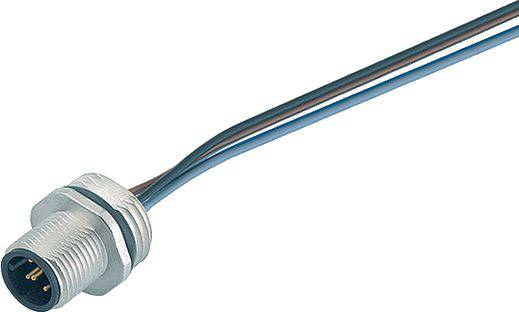

Un connecteur industriel avec des câbles. La fiche comporte quatre broches et est souvent utilisée dans des applications électriques.

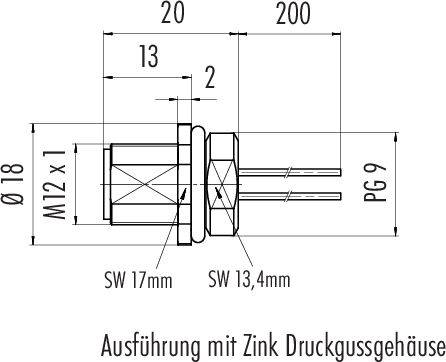

Dessin technique d'un connecteur M12 avec boîtier en fonte sous pression de zinc ; dimensions : diamètre 18 mm, longueur 13 mm, largeur de clé 17 mm et 13,4 mm.

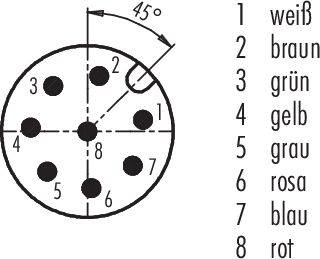

'Diagramme d'une prise ronde à neuf broches numérotées. Couleurs attribuées : 1 blanc, 2 marron, 3 vert, 4 jaune, 5 gris, 6 rose, 7 bleu, 8 rouge.'

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

embase mâle

Coté A

M12

Coté de raccordement B

M12

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 20 novembre

17 pièce(s)

Nombre

pièce(s)

Total (CHF 22.95 / pièce(s))

CHF 22.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

76 0131 0011 00008-0200 série 763

Connecteur à bride M12-A
Nombre de pôles : 8
non blindé
Tresses
IP68
UL
PG9

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Type de montage : montage sur boîtier

Type d'emballage: Piece

Type: 76 0131 0011 00008-0200

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: embase mâle

Coté A: M12

Coté de raccordement B: M12

Nombre de pôles: 8

Tension nominale: 30 V

Courant nominal: 1.5 A

Courant nominal - arrondi: 1.5 A

Section de raccordement (max.): 0.25 mm²

Connexion: extrémités de câbles ouvertes

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: PG9

Codification: A

Matériau du contact: CuZn

Revêtement du contact: Au (or)

: IP68

Type de fermeture: à vis

Référence fabricant: 76 0131 0011 00008-0200-20

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Gewinde-Typ Anschlussseite

Nennspannung

Nennstrom - gerundet

Polzahl

binder 76 0131 0011 00008-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 8 1 St. Piece

Code produit :3216681

Livraison le ven. 20 novembre

17 pièce(s)Conrad Electronic

Ce produit

Flanschstecker

M12

30 V

1.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 0381 81 08-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 8 1 St. Piece

Code produit :3216600

Livraison le mer., 20 janvier 2027

Conrad Electronic

Flanschstecker

M12

30 V

1.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 9.70^*

binder 09 0431 212 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 4 1 St. Piece

Code produit :3216601

Livraison le mer., 20 janvier 2027

Conrad Electronic

Flanschstecker

M12

pièce(s)

Min.: 1

Multiples: 1

CHF 7.95^*

binder 09 0435 87 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG11 Flanschstecker Polzahl Sensoren: 4 1 St.

Code produit :3216614

Livraison le ven. 20 novembre

155 pièce(s)Conrad Electronic

Flanschstecker

PG11

250 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 4.85^*

binder 09 0437 87 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG11 Flanschstecker Polzahl Sensoren: 5 1 St.

Code produit :3216616

Livraison le ven. 20 novembre

80 pièce(s)Conrad Electronic

Flanschstecker

PG11

60 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 6.20^*

binder 09 3432 92 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade, Flanschbuchse Polzahl Sensoren: 4 1 St.

Code produit :3216639

Livraison le ven. 20 novembre

3 pièce(s)Conrad Electronic

Buchse, gerade

M12

250 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

binder 09 3442 92 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse Polzahl Sensoren: 5 1 St.

Code produit :3216642

Livraison le mer. 16 décembre

Conrad Electronic

Buchse, gerade

60 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 09 3491 969 12-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 x 1 Flanschstecker Polzahl Sensoren: 12 1 St. Piece

Code produit :3216643

Livraison le mar., 2 février 2027

Conrad Electronic

Flanschstecker

M12 x 1

30 V

1.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 31.95^*

binder 70 3441 287 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St.

Code produit :3216661

Livraison le lun., 4 janvier 2027

Conrad Electronic

Flanschstecker

M12

60 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 37.95^*

binder 70 3441 785 05-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker 0.5 m Polzahl Sensoren: 5 1 St.

Code produit :3216662

Livraison le lun., 4 janvier 2027

Conrad Electronic

Flanschstecker

M16

60 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 35.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3216681 binder 76 0131 0011 00008-0200-20 Connecteur non confectionné pour capteurs/actionneurs M12 embase mâle Nombre de pôles:

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216681 binder 76 0131 0011 00008-0200-20 Connecteur non confectionné pour capteurs/actionneurs M12 embase mâle Nombre de pôles:

Description

Ces systèmes de connecteurs offrent la solution idéale pour les capteurs et les actionneurs dans de nombreux secteurs industriels. Nous avons des connecteurs allant de IP40 à IP69K, dont la plupart sont homologués UL, VDE et Ecolab, ainsi que des modèles conformes à la FDA. Les utilisateurs peuvent commander des connecteurs cylindriques avec 2 à 12 contacts et différentes options de raccordement, y compris les connexions à souder, à sertir, à souder par immersion, à câble et à fente. Les connecteurs avec verrouillage à vis M5, M8 et M12 sont droits et coudés, ainsi que comme versions à bride. En plus des connecteurs de duo et des répartiteurs doubles, une large gamme de câbles de connexion est également disponible.

Propriétés :

• 2 à 12 pôles
• IP40 à IP69K
• Verrouillage à vis
· Montage facile
• Homologation UL, VDE et Ecolab
• Câbles de raccordement
• Versions conformes à la FDA

Ce texte a été traduit par une machine.
