Name: binder 70 4434 247 04-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle 0.5 m Nomb
Brand: binder
SKU: 3216678
Availability: BackOrder

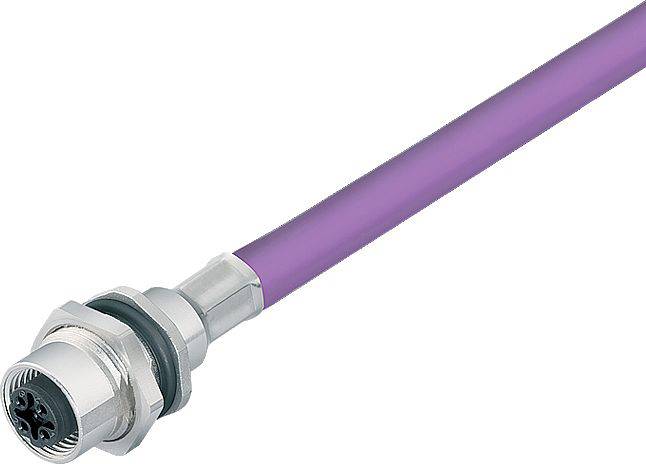

Câble industriel lilas avec fiche argentée pour connexions M12, couramment utilisé dans les systèmes automatisés et les machines.

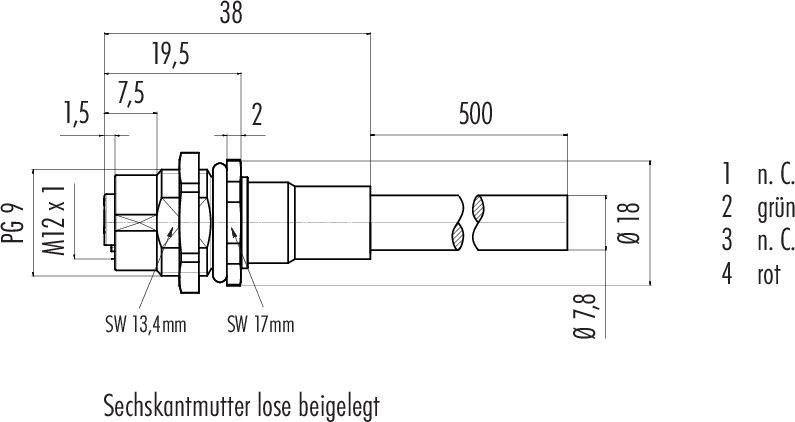

'Dessin technique d'un câble avec dimensions et code couleur : 1 - N.C., 2 - vert, 3 - N.C., 4 - rouge.'

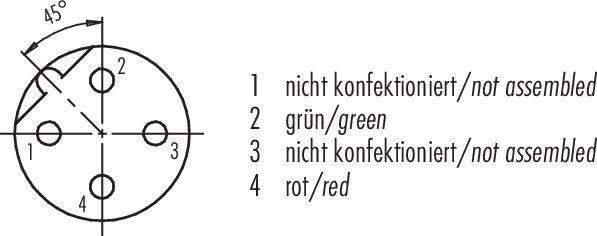

Diagramme d'un connecteur circulaire à quatre contacts. Les contacts 1 et 3 sont 'non câblés', le contact 2 est vert, le contact 4 est rouge.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

embase femelle

Norme de connecteur

Profibus

Coté A

M12

Nombre de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 5 janvier 2027

Nombre

pièce(s)

Total (CHF 49.95 / pièce(s))

CHF 49.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

70 4434 247 04 série 766

Boîte à bride M12-B
Nombre de pôles: 2
blindé
Câble ;
IP68
PG9
Profibus
Violet pur
1 x 2 x 0,25 mm²
vissable par l'avant

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe de matériaux isolants : II
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Isolation : mousse PE
Type de câble : Profibus
Section de câble : 1 x 2 x 0,25 mm²
Sans halogène : oui
Type de montage : montage sur boîtier

Type: 70 4434 247 04

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, droit
embase femelle

Norme de connecteur: Profibus

Coté A: M12

Nombre de pôles: 2

Longueur de câble: 0.5 m

Materiau de la gaine: PUR

Tension nominale: 60 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.25 mm²

Connexion: fil, extrémités libres

Couleur: violet

Type de filetage connexion des câbles et montage: PG9

Codification: B

Matériau du contact: CuSn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP68

Type de fermeture: à vis

Référence fabricant: 70 4434 247 04-20

Contenu: 1 pc(s)

Diamètre de câble: 7.8 mm

Conforme à la norme RoHS: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Kabellänge

Nennspannung

Polzahl

Stecker-Norm

binder 70 4434 247 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade, Flanschbuchse 0.5 m Polzahl Sensoren: 2 1 St.

Code produit :3216678

Livraison le mar., 5 janvier 2027

Conrad Electronic

Ce produit

Buchse, gerade

0.5 m

60 V

Profibus

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

binder 70 4433 246 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker 0.5 m Polzahl Sensoren: 2 1 St.

Code produit :3216675

Livraison le mar., 5 janvier 2027

Conrad Electronic

Flanschstecker

0.5 m

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 45.95^*

binder 70 4433 247 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG9 Flanschstecker 0.5 m Polzahl Sensoren: 2 1 St.

Code produit :3216676

Livraison le mar., 5 janvier 2027

Conrad Electronic

Flanschstecker

0.5 m

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 45.95^*

binder 70 4434 246 04-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Buchse, gerade 0.5 m Polzahl Sensoren: 2 1 St.

Code produit :3216677

Livraison le mar., 5 janvier 2027

Conrad Electronic

Buchse, gerade

0.5 m

60 V

Profibus

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

binder 76 0133 0011 00104-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert PG9 Flanschstecker Polzahl Sensoren: 4 1 St.

Code produit :3216687

Livraison le lun., 8 février 2027

Conrad Electronic

Flanschstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 21.95^*

binder 76 0133 0011 00105-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Flanschstecker Polzahl Sensoren: 5 1 St.

Code produit :3216688

Livraison le mar., 29 décembre 2026

Conrad Electronic

Flanschstecker

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

binder 76 0134 0011 00104-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade Polzahl Sensoren: 4 1 St.

Code produit :3216689

Livraison le lun., 8 février 2027

Conrad Electronic

Buchse, gerade

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

binder 76 0134 0011 00105-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gerade Polzahl Sensoren: 5 1 St.

Code produit :3216690

Livraison le lun., 8 février 2027

Conrad Electronic

Buchse, gerade

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 17.95^*

binder 76 0233 0011 00104-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert Flanschstecker Polzahl Sensoren: 4 1 St.

Code produit :3216731

Livraison le lun., 8 février 2027

Conrad Electronic

Flanschstecker

250 V

pièce(s)

Min.: 1

Multiples: 1

CHF 21.95^*

binder 76 0233 0011 00105-0200-20 Sensor-/Aktor-Steckverbinder, unkonfektioniert M16 Flanschstecker Polzahl Sensoren: 5 1 St.

Code produit :3216732

Livraison le lun., 8 février 2027

Conrad Electronic

Flanschstecker

60 V

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3216678 binder 70 4434 247 04-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle 0.5 m Nomb

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216678 binder 70 4434 247 04-20 Connecteur non confectionné pour capteurs/actionneurs femelle, droit, embase femelle 0.5 m Nomb

Description

Binder propose 7 connecteurs circulaires différents pour le transfert de signal et de données dans des usines modernes et automatisées. Il s'agit principalement de connecteurs cylindriques M8, M12, M16, qui peuvent être configurés par le client en fonction de la zone d'utilisation. Lors du transfert de données, notre dernier connecteur M12 à codage X blindé peut gérer des taux de transfert de données jusqu'à 10 Gbits/s.

Propriétés :

• 6 séries de produits
• Différents systèmes de verrouillage, dont M8, M12 et M16
• Codage, y compris M12 - B, -D et -X.
• Indice de protection IP20 à IP69K
• 2 à 8 contacts
• Blindé et blindé
• Câble PUR et PVC
• Longueurs de câble de 0,5 m à 10 M.
