binder 70 3784 706 08-20 Connecteur non confectionné pour capteurs/actionneurs M16 femelle, droit, embase femelle 0.5 m

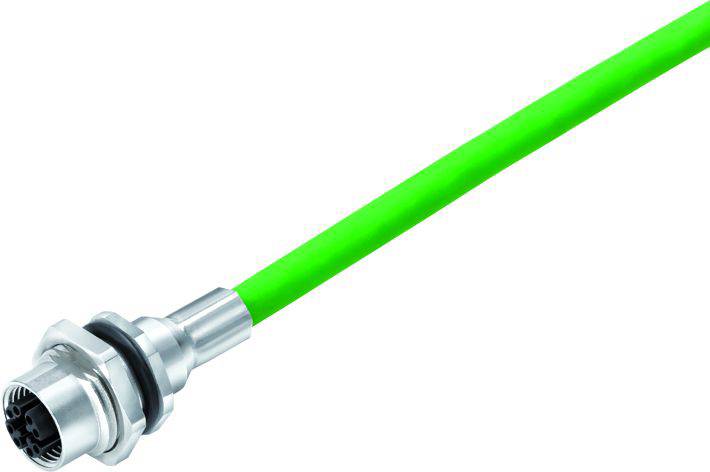

Connecteur de valve avec câble vert lumineux, adapté aux applications industrielles.

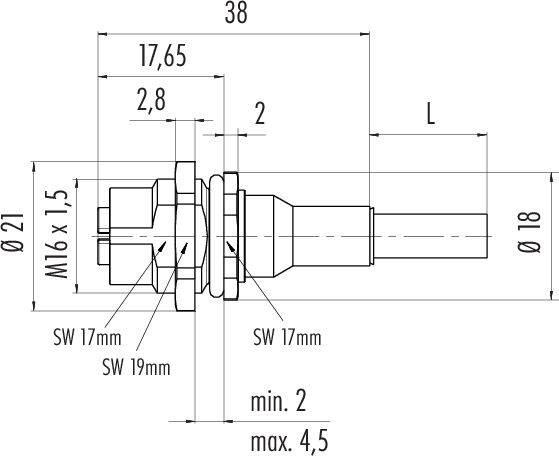

Dessin technique d'un composant cylindrique avec dimensions : longueur 38 mm, diamètre 18 mm, filetage M16 x 1,5. Comprend les cotes et les spécifications de filetage.
Schéma de brochage pour un câble avec huit fils codés par couleur : 1 blanc-orange, 2 orange, 3 blanc-vert, 4 bleu, 5 blanc-bleu, 6 vert, 7 blanc-marron, 8 marron.
1/3
Photo non contractuelle
Type de produit
Connecteur non confectionné pour capteurs/actionneurs
Forme
femelle, droit
embase femelle
Norme de connecteur
Ethernet
Coté A
M12
Nombre de pôles
8
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar. 24 novembre
76 pièce(s)
Nombre
Total (CHF 55.95 / pièce(s))
CHF 55.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

70 3784 706 08 série 876

  • Boîte à bride M12-X
  • Nombre de pôles : 8
  • blindé
  • Câble ;
  • IP67
  • UL
  • M16x1,5
  • Ethernet
  • Pur vert
  • 4 x 2 x AWG 26/7
  • vissable par l'avant

Notre service pour vous

Caractéristiques techniques

  • Compatibilité CEM : blindé
  • Résistance d'isolation : > 10⁸ Ω
  • Résistance de passage : ≤ 15 mΩ
  • Groupe d'isolants: III
  • Catégorie de surtension : II
  • Degré de pollution : 3
  • Matériau du corps de contact : PA
  • Matériau de verrouillage : zinc moulé nickelé
  • Isolation conducteur : PE
  • Type de câble : Ethernet
  • Section de câble : 4 x 2 x AWG 26/7
  • Rayon de courbure câble fixe : ≥ 50 mm
  • Sans halogène : oui
  • Type de montage : montage sur boîtier
Type

70 3784 706 08

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

embase femelle

Norme de connecteur

Ethernet

Coté A

M12

Nombre de pôles

8

Longueur de câble

0.5 m

Materiau de la gaine

PUR

Tension nominale

50 V/AC

60 V/DC

Courant nominal

0.5 A

Courant nominal - arrondi

500 mA

Connexion

fil, extrémités libres

Couleur

vert

Type de filetage côté du raccordement

M16

Type de filetage connexion des câbles et montage

M16

Codification

X

Matériau du contact

CuSn

Revêtement du contact

Au (or)

Type de montage capteur/actionneur

Montage sur face arrière

IP67

Spécificités

codage X

Température min.

-40 °C

Température max.

85 °C

Type de fermeture

à vis

Référence fabricant

70 3784 706 08-20

Contenu

1 pc(s)

Diamètre de câble

6.2 mm

Conforme à la norme RoHS

oui

Documents & téléchargements

Fiche technique

Fiche technique 3216673 binder 70 3784 706 08-20 Connecteur non confectionné pour capteurs/actionneurs M16 femelle, droit, embase femelle 0.5 m

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3216673 binder 70 3784 706 08-20 Connecteur non confectionné pour capteurs/actionneurs M16 femelle, droit, embase femelle 0.5 m

Description

Binder propose 7 connecteurs circulaires différents pour le transfert de signal et de données dans des usines modernes et automatisées. Il s'agit principalement de connecteurs cylindriques M8, M12, M16, qui peuvent être configurés par le client en fonction de la zone d'utilisation. Lors du transfert de données, notre dernier connecteur M12 à codage X blindé peut gérer des taux de transfert de données jusqu'à 10 Gbits/s.

Propriétés :

• 6 séries de produits
• Différents systèmes de verrouillage, dont M8, M12 et M16
• Codage, y compris M12 - B, -D et -X.
• Indice de protection IP20 à IP69K
• 2 à 8 contacts
• Blindé et blindé
• Câble PUR et PVC
• Longueurs de câble de 0,5 m à 10 M.

Ce texte a été traduit par une machine.
