Name: binder 70 3442 287 05-20 Connecteur non confectionné pour capteurs/actionneurs M12 femelle, droit, embase femelle 0.5 m
Brand: binder
SKU: 3216663
Availability: BackOrder

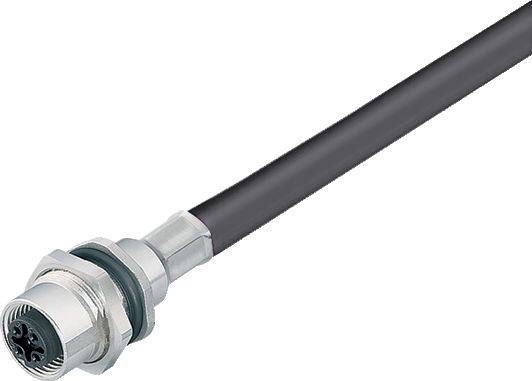

Un câble noir avec une fiche argentée à une extrémité. La fiche comporte plusieurs trous disposés en cercle.

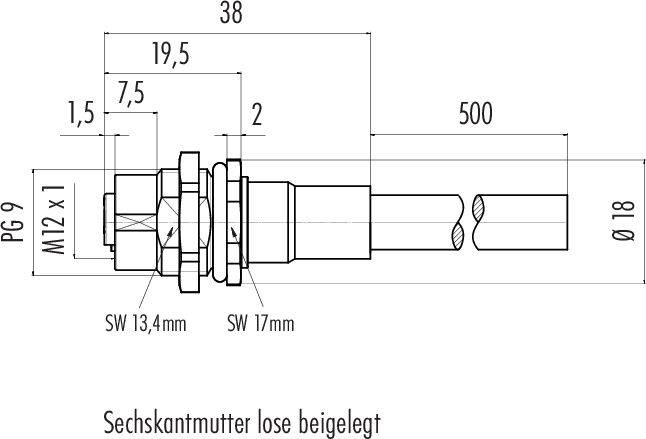

Dessin technique d'un connecteur avec dimensions en mm : longueur 38, diamètre 18. Remarque : 'Écrou hexagonal fourni en vrac'.

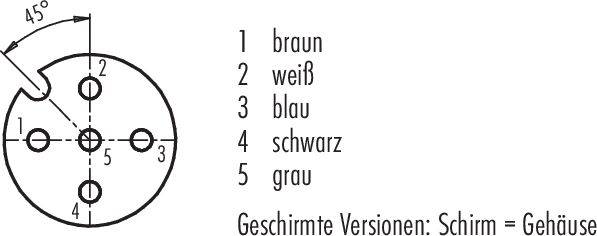

Diagramme d'un connecteur avec numérotation : 1 marron, 2 blanc, 3 bleu, 4 noir, 5 gris. Remarque : Versions blindées - Blindage = Boîtier.

1/3

Photo non contractuelle

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Forme

femelle, droit

embase femelle

Coté A

M12

Nombre de pôles

Longueur de câble

0.5 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 5 janvier 2027

Nombre

pièce(s)

Min.: 2

Multiples: 2

Total (CHF 37.95 / pièce(s))

CHF 75.90

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

70 3442 287 05 série 763

Boîte à bride M12-A
Nombre de pôles : 5
5.3 mm
blindé
Câble ;
IP68
PG9
5 x 0.25 mm²
vissable par l'avant

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : blindé
Résistance d'isolation : > 10⁸ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 3
Matériau du corps de contact : PA
Isolation toron : PP
Passage de câble : 5.3 mm
Section de câble : 5 x 0,25 mm²
Vitesse de déplacement : à 5 m de course horizontale. -> 200 m/min
Rayon de courbure câble déplacé : ≥ 10 x Ø
Rayon de courbure câble fixe : ≥ 5 x Ø
Sans halogène : oui
Type de montage : montage sur boîtier

Type: 70 3442 287 05

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Forme: femelle, droit
embase femelle

Coté A: M12

Nombre de pôles: 5

Longueur de câble: 0.5 m

Materiau de la gaine: PUR

Tension nominale: 60 V

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Connexion: fil, extrémités libres

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: PG9

Codification: A

Matériau du contact: CuSn

Revêtement du contact: Au (or)

Type de montage capteur/actionneur: Montage sur face arrière

: IP68

Spécificités: blindé

Température min.: -50 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 70 3442 287 05-20

Contenu: 1 pc(s)

Diamètre de câble: 4.8 mm

Ø câble max.: 5.3 mm

Gamme de Ø de câble: 5.3 mm (max)

Conforme à la norme RoHS: oui
