Name: binder 09 0470 00 12-20 Embase femelle femelle, droit Nombre total de pôles: 12 Série (connecteur rond): 690 1 pc(s)
Brand: binder
SKU: 3215039
Availability: BackOrder

Connecteur électrique noir et rond avec plusieurs trous, probablement un connecteur de véhicule, montrant ses points de fixation.

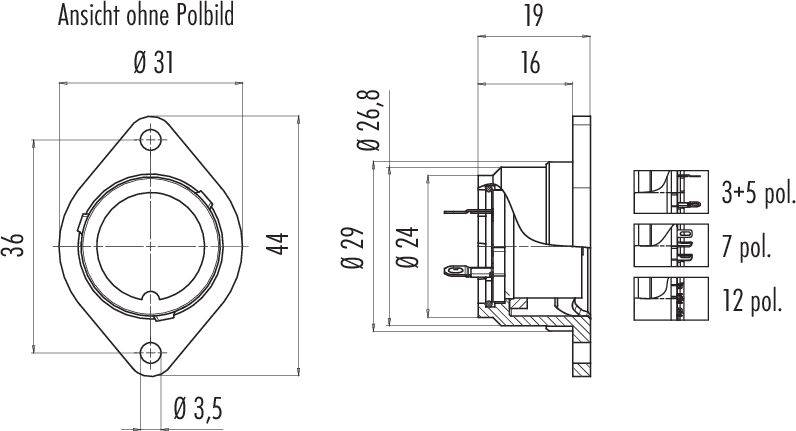

Dessin technique d'un connecteur circulaire avec dimensions en millimètres. Vue de dessus et coupe latérale avec vue détaillée de la polarité.

Illustration d'un connecteur DIN à 12 broches avec des contacts numérotés. Les contacts sont disposés en cercle.

1/3

Photo non contractuelle

Type de produit

Embase femelle

Forme

femelle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

4 pièce(s)

Nombre

pièce(s)

Total (CHF 29.95 / pièce(s))

CHF 29.95

Prix TVA incl.

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 0470 00 12 série 690

Boîtier à baïonnette
Nombre de pôles : 12
non blindé
À souder
IP40

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 8 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Type de montage : montage sur boîtier

Type: 09 0470 00 12

Type de produit: Embase femelle

Forme: femelle, droit

Nombre total de pôles: 12

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 5 A

Courant nominal - arrondi: 5 A

Fermeture: MFT

Tension nominale: 125 V

Matériau du contact: CuSn

Matériau boîtier: PBT

: AWG 18

Référence fabricant: 09 0470 00 12-20

Nombre de pôles: 12

Section max.: 0.75 mm²

Gamme de section: 0.75 mm² (max)

: IP40

Série: 690

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Gesamtpolzahl

Inhalt

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 0470 00 12-20 Flanschdose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 1 St.

Code produit :3215039

Livraison le mar. 24 novembre

4 pièce(s)Conrad Electronic

Ce produit

Buchse, gerade

1 St.

125 V

5 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 29.95^*

binder 09 0467 00 12-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 1 St.

Code produit :3215036

Livraison le mer. 25 novembre

6 pièce(s)Conrad Electronic

Stecker, gerade

1 St.

125 V

5 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

binder Flanschdose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 20 St.

Code produit :2560255

Indisponible

Conrad Electronic

Buchse, gerade

20 St.

125 V

5 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 564.95^*

binder Flanschdose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 690 20 St.

Code produit :2559487

Indisponible

Conrad Electronic

Buchse, gerade

20 St.

250 V

10 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 397.95^*

binder Flanschdose Buchse, gerade Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 690 20 St.

Code produit :2559488

Indisponible

Conrad Electronic

Buchse, gerade

20 St.

250 V

10 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 504.95^*

binder Flanschdose Buchse, gerade Gesamtpolzahl: 7 Serie (Rundsteckverbinder): 690 20 St.

Code produit :2559489

Indisponible

Conrad Electronic

Buchse, gerade

20 St.

250 V

5 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 589.95^*

binder Flanschstecker Flanschstecker Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 20 St.

Code produit :2560254

Indisponible

Conrad Electronic

Flanschstecker

20 St.

125 V

5 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 609.95^*

binder Kabeldose Buchse, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 20 St.

Code produit :2560253

Indisponible

Conrad Electronic

Buchse, gerade

20 St.

125 V

5 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 804.95^*

binder Kabeldose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 690 20 St.

Code produit :2559486

Indisponible

Conrad Electronic

Buchse, gerade

20 St.

250 V

10 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 574.95^*

binder Kabelstecker Stecker, gerade Gesamtpolzahl: 12 Serie (Rundsteckverbinder): 690 20 St.

Code produit :2560252

Indisponible

Conrad Electronic

Stecker, gerade

20 St.

125 V

5 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 743.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215039 binder 09 0470 00 12-20 Embase femelle femelle, droit Nombre total de pôles: 12 Série (connecteur rond): 690 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215039 binder 09 0470 00 12-20 Embase femelle femelle, droit Nombre total de pôles: 12 Série (connecteur rond): 690 1 pc(s)

Description

Notre gamme de connecteurs Power est adaptée à pratiquement toutes les applications basse et haute tension, des systèmes de sécurité et CCTV aux composants Ethernet bus de terrain et aux moteurs AC et DC. Certains modèles répondent aux exigences des environnements les plus extrêmes, aussi bien à l'intérieur qu'à l'extérieur. Différentes options de connexion sont disponibles, les systèmes de verrouillage à baïonnette, M23, M25 et RD24 sont possibles. Certains modèles sont homologués ESTI+, UL et VDE. Pour étendre le champ d'application, les utilisateurs peuvent choisir entre des modèles de câbles et de brides droits et coudés.

Propriétés :

• 3 à 24 contacts, même avec +PE
• Indice de protection IP40 à IP69K
• Homologation UL, VDE et ESTI+
• Formats de câble et de bride
• Connexion à souder, borne à vis, borne à sertir et câble injecté
• Modèles de pare-blindage
