Name: binder 09 0463 00 19-20 Embase à bride embase mâle Nombre total de pôles: 19 Série (connecteur rond): 723 1 pc(s)
Brand: binder
SKU: 3215029
Availability: BackOrder

'Gros plan d'une fiche métallique à six pôles avec filetage à vis et broches uniformément réparties pour une connexion électrique.'

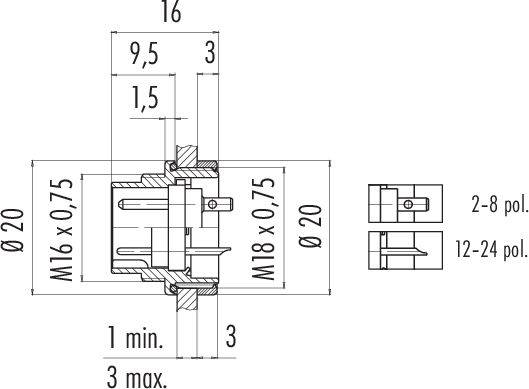

Dessin technique d'un composant cylindrique avec des dimensions en millimètres. Dimensions principales : diamètre 20, longueur 16, filetage M16x0,75.

Diagramme d'un connecteur à 19 broches avec des marquages alphabétiques pour chaque emplacement.

1/3

Photo non contractuelle

Type de produit

Embase à bride

Forme

embase mâle

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 19 avril 2027

Nombre

pièce(s)

Total (CHF 26.95 / pièce(s))

CHF 26.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 0463 00 19 série 723

Connecteur à bride M16 IP67
Nombre de pôles : 19
non blindé
À souder
IP67
UL

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Type de montage : montage sur boîtier

Type: 09 0463 00 19

Type de produit: Embase à bride

Forme: embase mâle

Nombre total de pôles: 19

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuZn

Matériau boîtier: zinc moulé sous pression nickelé

: AWG 24

Référence fabricant: 09 0463 00 19-20

Nombre de pôles: 19

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 723

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Bauform

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 0101 19 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Code produit :3214483

Livraison le mer., 27 janvier 2027

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 28.95^*

binder 09 0101 25 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Code produit :3214484

Livraison le mer., 27 janvier 2027

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 25.95^*

binder 09 0101 70 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Code produit :3214485

Livraison le mer., 27 janvier 2027

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 25.95^*

binder 09 0101 79 02-20 Kabelstecker Stecker, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Code produit :3214486

Livraison le mer., 27 janvier 2027

Conrad Electronic

Löten

Stecker, gerade

250 V

7 A

Kabelstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 28.95^*

binder 09 0102 25 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Code produit :3214487

Livraison le mar. 24 novembre

20 pièce(s)Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 26.95^*

binder 09 0102 70 02-20 Kabeldose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Code produit :3214488

Livraison le mer., 27 janvier 2027

Conrad Electronic

Löten

Buchse, gerade

250 V

7 A

Kabeldose

pièce(s)

Min.: 1

Multiples: 1

CHF 26.95^*

binder 09 0103 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Code produit :3214490

Livraison le mar. 15 décembre

Conrad Electronic

Löten

Flanschstecker

250 V

7 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 8.15^*

binder 09 0103 09 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Code produit :3214491

Livraison le mar. 15 décembre

Conrad Electronic

Löten

Flanschstecker

250 V

7 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

binder 09 0103 80 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Code produit :3214492

Livraison le mar. 15 décembre

Conrad Electronic

Löten

Flanschstecker

250 V

7 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

binder 09 0103 89 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 723 1 St.

Code produit :3214493

Livraison le ven. 27 novembre

Conrad Electronic

Löten

Flanschstecker

250 V

7 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 15.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3215029 binder 09 0463 00 19-20 Embase à bride embase mâle Nombre total de pôles: 19 Série (connecteur rond): 723 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3215029 binder 09 0463 00 19-20 Embase à bride embase mâle Nombre total de pôles: 19 Série (connecteur rond): 723 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
