Name: binder 09 0335 80 19-20 Embase à bride embase mâle Nombre total de pôles: 19 Série (connecteur rond): 680 1 pc(s)
Brand: binder
SKU: 3214929
Availability: BackOrder

Connecteur métallique à broches multiples, de couleur argentée, de forme cylindrique, adapté aux connexions électroniques.

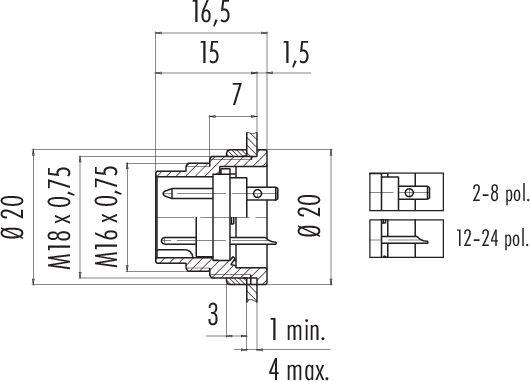

Dessin technique d'un connecteur avec dimensions en millimètres. Présente des tailles de filetage M18 x 0,75 et M16 x 0,75.

Un diagramme montre le positionnement des broches dans une fiche ronde, numérotées de A à U. Il sert à établir une connexion électrique.

1/3

Photo non contractuelle

Type de produit

Embase à bride

Forme

embase mâle

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 29 mars 2027

Nombre

pièce(s)

Total (CHF 22.95 / pièce(s))

CHF 22.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 0335 80 19 série 680

Connecteur à bride M16 IP40
Nombre de pôles : 19
non blindé
À souder
IP40
vissable par l'avant

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Type de montage : montage sur boîtier

Type: 09 0335 80 19

Type de produit: Embase à bride

Forme: embase mâle

Nombre total de pôles: 19

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuZn

Matériau boîtier: zinc moulé sous pression nickelé

: AWG 24

Référence fabricant: 09 0335 80 19-20

Nombre de pôles: 19

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP40

Série: 680
