Name: binder 09 0303 00 02-20 Embase à bride embase mâle Nombre total de pôles: 2 Série (connecteur rond): 680 1 pc(s)
Brand: binder
SKU: 3214765
Availability: BackOrder

Connecteur circulaire métallique à broches multiples, adapté pour les connexions électriques, de couleur argentée.

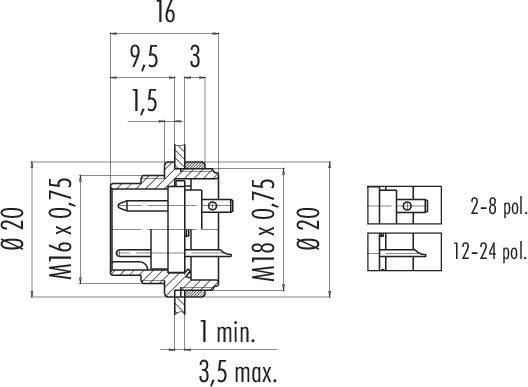

Dessin technique d'un élément de jonction cylindrique avec les dimensions suivantes : diamètre 20 mm, longueur 16 mm, filetage M16 x 0,75.

Un diagramme montre une vue de dessus d'un connecteur circulaire avec deux emplacements numérotés, à gauche portant le numéro '2' et à droite portant le numéro '1'.

1/3

Photo non contractuelle

Type de produit

Embase à bride

Forme

embase mâle

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

5 pièce(s)

Nombre

pièce(s)

Total (CHF 8.40 / pièce(s))

CHF 8.40

Prix TVA incl.

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 0303 00 02 série 680

Connecteur à bride M16 IP40
Nombre de pôles: 2
non blindé
À souder
IP40

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance de passage : ≤ 5 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Type de montage : montage sur boîtier

Type: 09 0303 00 02

Type de produit: Embase à bride

Forme: embase mâle

Nombre total de pôles: 2

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 7 A

Courant nominal - arrondi: 7 A

Fermeture: vis

Tension nominale: 250 V

Matériau du contact: CuZn

Matériau boîtier: zinc moulé sous pression nickelé

: AWG 18

Référence fabricant: 09 0303 00 02-20

Nombre de pôles: 2

Section max.: 0.75 mm²

Gamme de section: 0.75 mm² (max)

Conforme à la norme RoHS: oui

: IP40

Série: 680

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Bauform

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 0303 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214765

Livraison le mar. 24 novembre

5 pièce(s)Conrad Electronic

Ce produit

Löten

Flanschstecker

250 V

7 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 8.40^*

binder 09 0053 00 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214461

Livraison le mar. 24 novembre

19 pièce(s)Conrad Electronic

Löten

Flanschstecker

60 V

3 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

binder 09 0053 80 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214462

Livraison le lun. 14 décembre

Conrad Electronic

Löten

Flanschstecker

60 V

3 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 19.95^*

binder 09 0053 90 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214463

Livraison le mar. 24 novembre

15 pièce(s)Conrad Electronic

Löten

Flanschstecker

60 V

3 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 0054 00 14-20 Flanschdose Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214464

Livraison le mar. 24 novembre

8 pièce(s)Conrad Electronic

Löten

Buchse, gerade

60 V

3 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 0054 80 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214465

Livraison le mar., 18 mai 2027

Conrad Electronic

Löten

Buchse, gerade

60 V

3 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 0054 90 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214466

Livraison le mar. 24 novembre

143 pièce(s)Conrad Electronic

Löten

Buchse, gerade

60 V

3 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 24.95^*

binder 09 0197 00 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214750

Livraison le lun. 14 décembre

Conrad Electronic

Löten

Flanschstecker

60 V

1 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

binder 09 0197 80 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214751

Livraison le lun. 14 décembre

Conrad Electronic

Löten

Flanschstecker

60 V

1 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

binder 09 0197 90 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214752

Livraison le lun. 14 décembre

Conrad Electronic

Löten

Flanschstecker

60 V

1 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 59.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3214765 binder 09 0303 00 02-20 Embase à bride embase mâle Nombre total de pôles: 2 Série (connecteur rond): 680 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3214765 binder 09 0303 00 02-20 Embase à bride embase mâle Nombre total de pôles: 2 Série (connecteur rond): 680 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
