Name: binder 09 0197 00 24-20 Embase à bride embase mâle Nombre total de pôles: 24 Série (connecteur rond): 680 1 pc(s)
Brand: binder
SKU: 3214750
Availability: BackOrder

Un connecteur rond argenté avec plusieurs broches métalliques dépassant d'un boîtier cylindrique.

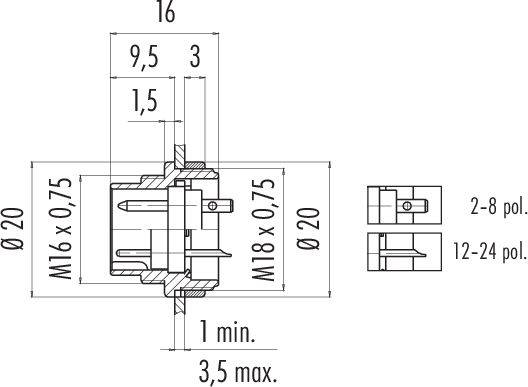

Dessin technique d'un connecteur avec cotes et indications de filetage. Contient des spécifications pour différents nombres de broches (2-8, 12-24).

Un adaptateur de diagramme circulaire avec 24 broches numérotées, réparties en cercle. Les broches sont uniformément divisées en secteurs.

1/3

Photo non contractuelle

Type de produit

Embase à bride

Forme

embase mâle

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 14 décembre

Nombre

pièce(s)

Total (CHF 51.95 / pièce(s))

CHF 51.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 0197 00 24 série 680

Connecteur à bride M16 IP40
Nombre de pôles : 24
non blindé
À souder
IP40

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Type de montage : montage sur boîtier

Type: 09 0197 00 24

Type de produit: Embase à bride

Forme: embase mâle

Nombre total de pôles: 24

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 1 A

Courant nominal - arrondi: 1 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuZn

Matériau boîtier: zinc moulé sous pression nickelé

: AWG 26

Référence fabricant: 09 0197 00 24-20

Nombre de pôles: 24

Section max.: 0.14 mm²

Gamme de section: 0.14 mm² (max)

Conforme à la norme RoHS: oui

: IP40

Série: 680

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Bauform

Gesamtpolzahl

Nennspannung

Nennstrom - gerundet

Produkt-Art

binder 09 0197 00 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214750

Livraison le lun. 14 décembre

Conrad Electronic

Ce produit

Löten

Flanschstecker

60 V

1 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

binder 09 0053 00 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214461

Livraison le mar. 24 novembre

19 pièce(s)Conrad Electronic

Löten

Flanschstecker

60 V

3 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 18.95^*

binder 09 0053 80 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214462

Livraison le lun. 14 décembre

Conrad Electronic

Löten

Flanschstecker

60 V

3 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 19.95^*

binder 09 0053 90 14-20 Flanschstecker Flanschstecker Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214463

Livraison le mar. 24 novembre

15 pièce(s)Conrad Electronic

Löten

Flanschstecker

60 V

3 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 0054 00 14-20 Flanschdose Buchse, gerade Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214464

Livraison le mar. 24 novembre

8 pièce(s)Conrad Electronic

Löten

Buchse, gerade

60 V

3 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 0054 80 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214465

Livraison le mar., 18 mai 2027

Conrad Electronic

Löten

Buchse, gerade

60 V

3 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

binder 09 0054 90 14-20 Flanschdose Buchse, gerade, Flanschbuchse Gesamtpolzahl: 14 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214466

Livraison le mar. 24 novembre

143 pièce(s)Conrad Electronic

Löten

Buchse, gerade

60 V

3 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 24.95^*

binder 09 0197 80 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214751

Livraison le lun. 14 décembre

Conrad Electronic

Löten

Flanschstecker

60 V

1 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

binder 09 0197 90 24-20 Flanschstecker Flanschstecker Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214752

Livraison le lun. 14 décembre

Conrad Electronic

Löten

Flanschstecker

60 V

1 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 59.95^*

binder 09 0198 00 24-20 Flanschdose Buchse, gerade Gesamtpolzahl: 24 Serie (Rundsteckverbinder): 680 1 St.

Code produit :3214753

Livraison le jeu. 17 décembre

Conrad Electronic

Löten

Buchse, gerade

60 V

1 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3214750 binder 09 0197 00 24-20 Embase à bride embase mâle Nombre total de pôles: 24 Série (connecteur rond): 680 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3214750 binder 09 0197 00 24-20 Embase à bride embase mâle Nombre total de pôles: 24 Série (connecteur rond): 680 1 pc(s)

Description

Ces sept séries de connecteurs cylindriques miniatures sont adaptés à une large gamme d'applications grâce à un large choix de systèmes de verrouillage, d'ordres de contact, de types de protection IP et de connecteurs. Les clients peuvent choisir entre un verrouillage Push-pull, Snap-in, baïonnette et M16. Selon la série, des connecteurs de 2 à 24 contacts sont disponibles en version câble ou à bride. Les types de raccordement sont les cosses à sertir, à souder par immersion, à visser et à souder, les torons et les câbles moulés. Comme tous les Binder, ces connecteurs miniatures sont fabriqués à partir de matériaux de haute qualité pour une longue durée de vie et une grande fiabilité. De nombreuses sont homologuées UL et VDE, certaines sont conformes ASIG.

Propriétés :

• Indice de protection IP40, IP67, IP67 ou IP68
• 2 à 24 pôles
• Versions de câble droites et coudées
• Modèles à bride
• Contacts en laiton et en bronze plaqués or ou argent
• 1000 cycles d'accouplement et plus
• Plusieurs systèmes de verrouillage, y compris baïonnette, Snap-in et M16

Ce texte a été traduit par une machine.
