Name: binder 09 0132 80 12-20 Embase femelle femelle, droit, embase femelle Nombre total de pôles: 12 Série (connecteur rond):
Brand: binder
SKU: 3214652
Availability: BackOrder

Adaptateur circulaire en métal avec plusieurs petites connexions au centre, entouré d'un bord extérieur cannelé.

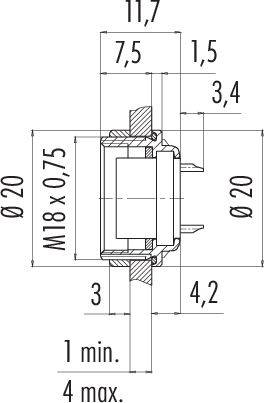

Dessin technique d'un capteur cylindrique avec des dimensions précises : diamètre 20 mm, longueur 11,7 mm, filetage M18 x 0,75.

Une prise circulaire à 14 broches, étiquetées de A à M. Les broches sont disposées de manière symétrique. Une encoche marque la position de la broche K.

1/3

Photo non contractuelle

Type de produit

Embase femelle

Forme

femelle, droit

embase femelle

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

106 pièce(s)

Nombre

pièce(s)

Total (CHF 22.95 / pièce(s))

CHF 22.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 0132 80 12 série 723

Boîte à bride M16 IP67
Nombre de pôles : 12
non blindé
À souder
IP67
UL
vissable par l'avant

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Type de montage : montage sur boîtier

Type: 09 0132 80 12

Type de produit: Embase femelle

Forme: femelle, droit
embase femelle

Nombre total de pôles: 12

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 60 V

Matériau du contact: CuSn

Matériau boîtier: zinc moulé sous pression nickelé

: AWG 24

Référence fabricant: 09 0132 80 12-20

Nombre de pôles: 12

Section max.: 0.25 mm²

Gamme de section: 0.25 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 723
