Name: binder 09 0116 09 05-20 Embase femelle femelle, droit Nombre total de pôles: 5 Série (connecteur rond): 723 1 pc(s)
Brand: binder
SKU: 3214558
Availability: BackOrder

Connecteur électrique industriel cylindrique en métal, avec plusieurs contacts de connexion, conçu pour des applications robustes.

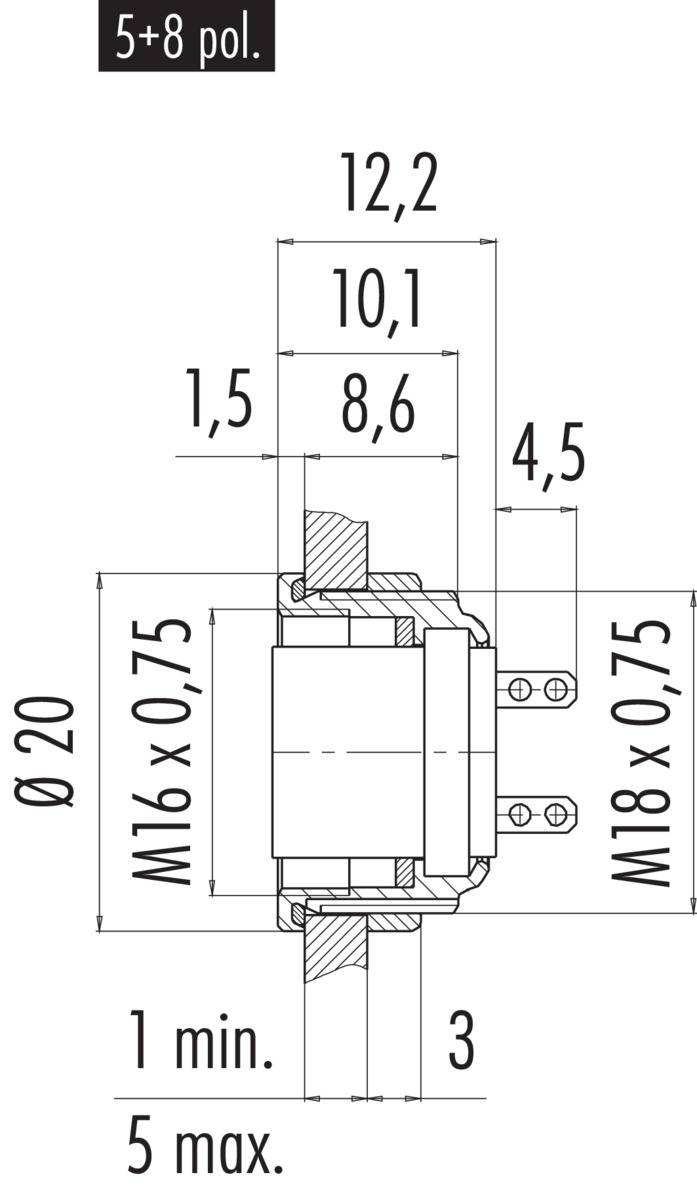

Dessin technique d'un interrupteur avec dimensions : diamètre 20 mm, filetage M16x0,75 et M18x0,75, profondeur de montage 12,2 mm.

Disposition des broches d'une fiche DIN 5 broches, numérotées de 1 à 5, montrant l'arrangement des pins pour un branchement correct.

1/3

Photo non contractuelle

Type de produit

Embase femelle

Forme

femelle, droit

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

11 pièce(s)

Nombre

pièce(s)

Total (CHF 14.95 / pièce(s))

CHF 16.95

-12 %

CHF 14.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 0116 09 05 série 723

Boîte à bride M16 IP67
Nombre de pôles : 5
non blindé
À souder
IP67
UL

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : I
Degré de pollution : 1
Matériau du corps de contact : PBT (UL94 V-0)
Type de montage : montage sur boîtier

Type: 09 0116 09 05

Type de produit: Embase femelle

Forme: femelle, droit

Nombre total de pôles: 5

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 6 A

Courant nominal - arrondi: 6 A

Fermeture: vis

Tension nominale: 250 V

Matériau du contact: CuSn

Matériau boîtier: zinc moulé sous pression nickelé

: AWG 18

Référence fabricant: 09 0116 09 05-20

Nombre de pôles: 5

Section max.: 0.75 mm²

Gamme de section: 0.75 mm² (max)

Conforme à la norme RoHS: oui

: IP67

Série: 723
