Name: binder 09 0098 72 05-20 Embase femelle femelle, coudé Nombre total de pôles: 5 Série (connecteur rond): 711 1 pc(s)
Brand: binder
SKU: 3214482
Availability: BackOrder

Connecteur électrique mâle à six pôles avec boîtier métallique et broches de connexion dorées, représenté en perspective.

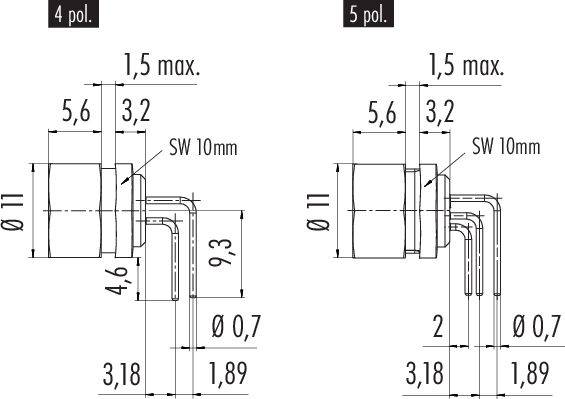

Dessin technique de deux connecteurs : à gauche un connecteur à 4 broches, à droite un connecteur à 5 broches. Les dimensions et les détails sont indiqués en millimètres.

Une prise électrique ronde avec cinq broches numérotées disposées en cercle. La broche 3 est en haut, la broche 1 en bas à gauche.

1/3

Photo non contractuelle

Type de produit

Embase femelle

Forme

femelle, coudé

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 24 novembre

12 pièce(s)

Nombre

pièce(s)

Total (CHF 26.95 / pièce(s))

CHF 26.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

09 0098 72 05 série 711

Boîte à bride IP40 M9
Coudé
Nombre de pôles : 5
non blindé
Soudage au trempé
IP40

Notre service pour vous

Caractéristiques techniques

Compatibilité CEM : non blindé
Résistance d'isolation : ≥ 10¹⁰ Ω
Résistance intérieure: 3 mΩ
Groupe d'isolants: III
Catégorie de surtension : II
Degré de pollution : 1
Matériau du corps de contact : PA (UL94 V-0)
Type de montage : montage sur boîtier

Type: 09 0098 72 05

Type de produit: Embase femelle

Forme: femelle, coudé

Nombre total de pôles: 5

Connexion: à souder

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Fermeture: vis

Tension nominale: 125 V

Matériau du contact: CuSn

Référence fabricant: 09 0098 72 05-20

Nombre de pôles: 5

Conforme à la norme RoHS: oui

: IP40

Série: 711

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Gesamtpolzahl

Inhalt

Nennstrom - gerundet

Produkt-Art

binder 09 0098 72 05-20 Flanschdose Buchse, gewinkelt Gesamtpolzahl: 5 Serie (Rundsteckverbinder): 711 1 St.

Code produit :3214482

Livraison le mar. 24 novembre

12 pièce(s)Conrad Electronic

Ce produit

Buchse, gewinkelt

1 St.

3 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 26.95^*

binder 09 0073 00 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 711 1 St.

Code produit :3214471

Livraison le mar. 24 novembre

23 pièce(s)Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 9.70^*

binder 09 0073 20 02-20 Flanschstecker Flanschstecker Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 711 1 St.

Code produit :3214472

Livraison le mar., 29 décembre 2026

Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

binder 09 0074 00 02-20 Flanschdose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 711 1 St.

Code produit :3214473

Livraison le mar. 24 novembre

808 pièce(s)Conrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 9.70^*

binder 09 0074 20 02-20 Flanschdose Buchse, gerade Gesamtpolzahl: 2 Serie (Rundsteckverbinder): 711 1 St.

Code produit :3214474

Livraison le mar., 29 décembre 2026

Conrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

binder 09 0077 20 03-20 Flanschstecker Flanschstecker Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 711 1 St.

Code produit :3214475

Livraison le mar., 29 décembre 2026

Conrad Electronic

Flanschstecker

1 St.

4 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

binder 09 0078 20 03-20 Flanschdose Buchse, gerade Gesamtpolzahl: 3 Serie (Rundsteckverbinder): 711 1 St.

Code produit :3214476

Livraison le mar., 29 décembre 2026

Conrad Electronic

Buchse, gerade

1 St.

4 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

binder 09 0081 20 04-20 Flanschstecker Flanschstecker Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 711 1 St.

Code produit :3214477

Livraison le mar., 29 décembre 2026

Conrad Electronic

Flanschstecker

1 St.

3 A

Flanschstecker

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

binder 09 0082 20 04-20 Flanschdose Buchse, gerade Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 711 1 St.

Code produit :3214478

Livraison le ven. 27 novembre

Conrad Electronic

Buchse, gerade

1 St.

3 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

binder 09 0082 32 04-20 Flanschdose Buchse, gerade Gesamtpolzahl: 4 Serie (Rundsteckverbinder): 711 1 St.

Code produit :3214479

Livraison le lun. 14 décembre

Conrad Electronic

Buchse, gerade

1 St.

3 A

Flanschdose

pièce(s)

Min.: 1

Multiples: 1

CHF 23.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3214482 binder 09 0098 72 05-20 Embase femelle femelle, coudé Nombre total de pôles: 5 Série (connecteur rond): 711 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3214482 binder 09 0098 72 05-20 Embase femelle femelle, coudé Nombre total de pôles: 5 Série (connecteur rond): 711 1 pc(s)

Description

Nos connecteurs cylindriques subminiatures sont conçus pour les nombreuses applications dans lesquelles la taille et l'intégrité du signal jouent un rôle important. Nous proposons des modèles avec verrouillage à encliquetage, à baïonnette et Push-pull ainsi qu'avec verrouillage à vis M9 dans deux versions différentes, soit avec indice de protection IP40 ou IP67. Les connecteurs sont disponibles avec deux à huit contacts, en version droite ou coudée, ainsi qu'en connecteur à bride. Les différents modèles sont équipés d'une connexion à souder ou à souder par immersion et sont disponibles avec des câbles moulés dans différentes longueurs. Pour la fabrication de nos connecteurs cylindriques, nous utilisons des matériaux de haute qualité. Les boîtiers et les corps de contact sont en PUR ou PVC, les contacts sont en bronze doré ou en laiton doré. Sept séries différentes sont disponibles pour vous convaincre des avantages suivants :

• Choix du verrouillage
• Indice de protection IP40 ou IP67
• 2 à 8 pôles
• Versions droites et coudées
• Jusqu'à 1 000 cycles d'accouplement

Ce texte a été traduit par une machine.
