Name: BIGTREETECH Pilote de moteur Stepper TMC2209 V1.3 1050000057
Brand: BIGTREETECH
SKU: 3788518
Availability: BackOrder

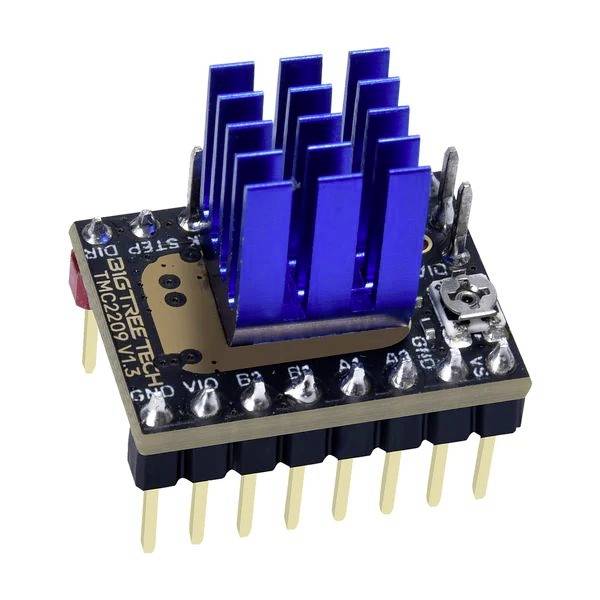

Gros plan d'un module dissipateur thermique bleu sur une carte de commande de moteur pas à pas noire avec des connecteurs de broches dorées et de petits composants d'ajustement.

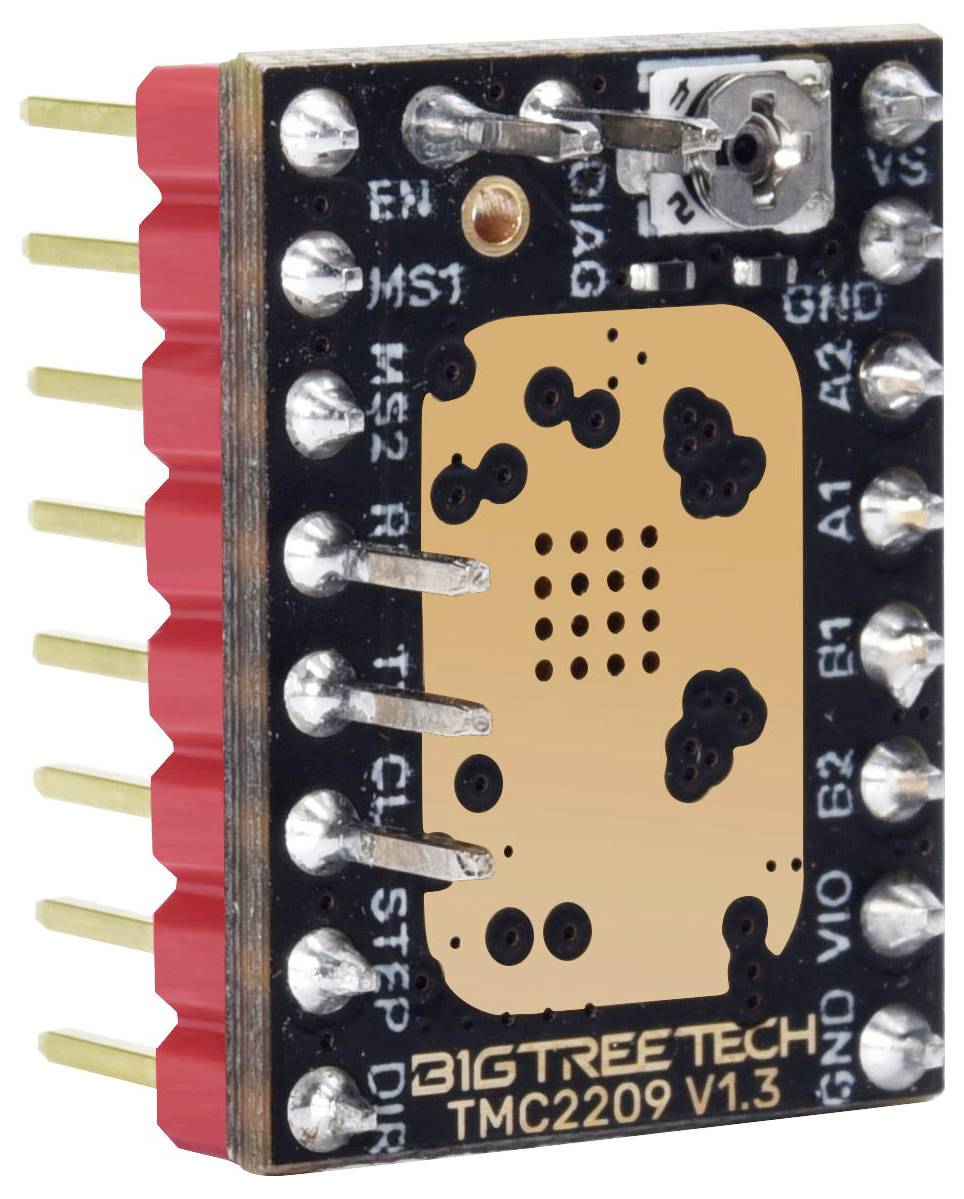

Gros plan d'une carte de pilote moteur pas à pas BigTreeTech TMC2209 V1.3 avec broches dorées, terminaux étiquetés et un bord de connecteur rouge.

1/2

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 11 décembre

45 pièce(s)

Nombre

pièce(s)

Total (CHF 6.50 / pièce(s))

CHF 6.50

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Driver moteur BigTreeTech Stepper TMC2209 V1.3

SpreadCycle TM (commande de moteur ultra-dynamique)
StealthChop2 (technologie ultra-silencieuse - largement utilisée dans l'impression 3D)
MicroPryer (commande par micro-pas) - l'interpolation microPryer flexible permet de fournir 256 micropas.
StallGuard4™ si le moteur se bloque ou ne se déplace pas uniformément, un signal peut être évalué.
CoolStep™ la commande dynamique actuelle peut économiser 75% d'énergie.

Caractéristiques techniques

Catégorie: Pilote de moteur

Type de produit: Pilote de moteur

Documents & téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3788518 BIGTREETECH Pilote de moteur Stepper TMC2209 V1.3 1050000057

Description

Le Big Tree Tech TMC 2209 est un moteur extrêmement silencieux pour les moteurs pas à pas biphasés.

Sa consommation de courant permanente est de 2 A et le courant de crête est de 2,8 A.
Par rapport au TMC2208, le courant d'entraînement de ce ci est amélioré de 0,6 A à 0,8 A, mais il offre également une surveillance améliorée du moteur pas à pas.

Tension de fonctionnement : 4,75V - 28V DC
Contenu de la livraison : dissipateur thermique TMC 2209 V1.3 inclus.

Ce ci a utilisé certaines technologies brevetées :
SpreadCycle TM (commande de moteur ultra-dynamique)
StealthChop2 (technologie ultra-silencieuse - largement utilisée dans l'impression 3D)
MicroPryer (commande par micro-pas) - l'interpolation microPryer flexible permet de fournir 256 micropas.
StallGuard4™ si le moteur se bloque ou ne se déplace pas uniformément, un signal peut être évalué.
CoolStep™ la commande dynamique actuelle peut économiser 75% d'énergie.

La conception de ce pilote est compatible avec les imprimantes 3D existantes et réduit les investissements supplémentaires.
Le module dispose d'une interface Step/Dir standard, facile à utiliser.
Paramètres du produit

Dimensions：15,24 mm * 20,32 mm
TENSION DE FONCTIONNEMENT（VM）：4,75V----28V DC
Courant de crête：2,8A
Consommation de courant continu：2A
Les micropas：2、4、8、16（peuvent être divisés en 256 parties）
Pas de micropas max.：256
Modes de fonctionnement： STEP/DIR ou UART

Ce texte a été traduit par une machine.
