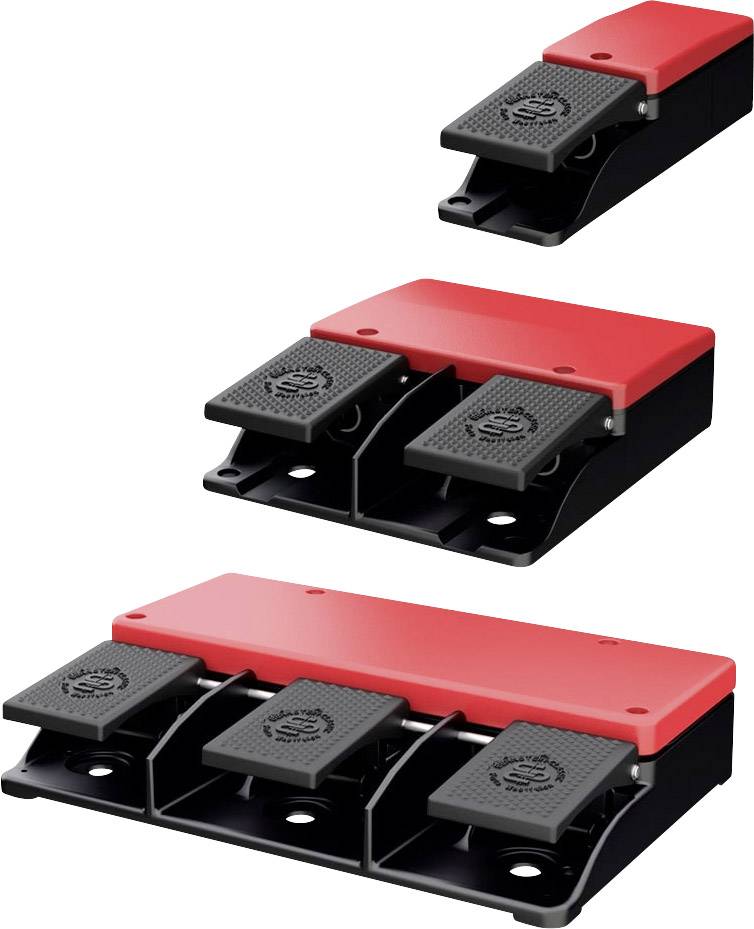

BERNSTEIN F2-ZSP3D/ZSP3D UN Interrupteur à pédale 5 A 2 pédales avec capot de protection 1 NF (R), 2 NO (T) IP67 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Interrupteur à pédale
Fonctions
à rappel
Type d'actionnement
2 pédales
Courant de commutation (max.)
5 A
Fiche technique (PDF)
Nombre
Total (CHF 568.87 / pièce(s))
CHF 568.87
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Classe de protection : I
- résistance aux chocs nominale : 2,5 KV
- tension de fonctionnement nominale : 240 V AC et 24 V DC
- ouverture forcée : selon IEC/en 60947-5-1, annexe K (butée de pédale)
- fixation : 2 vis M8
- type de raccordement : vis de contact M3,5
- sections de conducteur 1 : toron avec manchon d'extrémité 0,25 - 1 mm2
- sections de conducteur 2 : toron avec manchon d'extrémité de câble avec manchon d'extrémité avec manchon de câble en plastique 0,25 mm2 -
- entrée de câble : 1,5 mm2 1 x M20 x 1,5
- plage de tension de fonctionnement : 10-39 V/DC
- protection contre l'inversion de polarité : oui
- fonction de l'élément de commutation : PNP, contact NO
- cas de tension :< 3 V
- éléments de commande : levier de commande (PA)
- force de commutation (par pédale) 1.position : 10 N
- force de commutation (par pédale) 2.position : 25 N
- point de pression (par pédale) : ≈200N
- fréquence de commutation : 30 min
- /min. 1 N/F, 2 N/O (ZB)
- poids avec capot de protection contre les accidents : ≈ 2,3 kg
- tension d'isolation nominale : 250 V
- catégorie d'utilisé1 : 24 V DC/ 1,0 A
- protection contre les courts-circuits : fusible D 4 A
- GG connexions de conducteur de protection : 2 x M4
- courant de commutation : 400 ma
- courant de fonctionnement :< 20 ma
- Type d'emballage
Piece
- Type de produit
Interrupteur à pédale
- Spécificités
avec capot de protection
- Fonctions
à rappel
- Type d'actionnement
2 pédales
- Type de contact
1 NF (R)
2 NO (T)
- Matériau
Aluminium coulé sous pression
- Connexion
raccord à vis
- Courant de commutation (max.)
5 A
- Température min.
+50 °C
- Température max.
-10 °C
- Taille du filetage
M20 x 1.5
- Longueur
250 mm
- Largeur
277 mm
- Hauteur
145 mm
IP67
- Force d'actionnement
10 N
- Contenu
1 pc(s)
- Dim.
(L x l x H) 250 x 277 x 145 mm
- Courant de commutation par induction
1.5 A
- Type
F2-ZSP3D/ZSP3D UN
- UKCA
non pertinent
