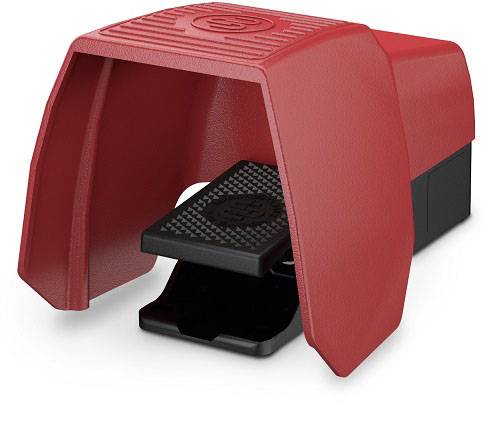

BERNSTEIN F2-U1Z/ZSDR UN Interrupteur à pédale 5 A 2 pédales 1 NF (R), 1 NO (T) IP67 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Interrupteur à pédale
Type d'actionnement
2 pédales
Courant de commutation (max.)
5 A
Type de contact
1 NF (R)
1 NO (T)
Matériau
Aluminium coulé sous pression
Fiche technique (PDF)
Nombre
Total (CHF 517.99 / pièce(s))
CHF 517.99
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Classe de protection : I
- résistance aux chocs de mesure : 2,5 KV
- tension de fonctionnement nominale : 240 V AC et 24 V DC
- ouverture forcée : please Check image
- fixation : 2 vis M8
- type de raccordement : 1 vis de contact M3,5
- section de conducteur 1 : 1 fil de 0,5 - 1,5 mm2
- section de conducteur 2 : toron avec manchon d'extrémité 0,5 - 1,5 mm2
- entrée de câble : 1 x M20 x 1,5
- éléments de commande : Pédale (PA)
- force de commutation (centre de la pédale) (pédale gauche) :
- force de commutation 10 N (pédale droite) 1. Position :
- force de commutation 10 N (pédale droite) 2. Position : 25 N
- fréquence de commutation : 1 max. 50/min
- nombre de connexions : 10
- type de contact (pédale gauche) : 1 contact NC, 1 contact NO (ZB)
- type de contact (pédale droite) : 1 contact NC, 2
- contacts NO (ZB) poids avec protection contre les accidents : 2.3 kg
- tension d'isolation : 250 V
- catégorie d'utilisation 1 : DC13 ; 24 V DC, 1,0 A
- protection contre les courts-circuits : D fusible 4
- connexions GterleiG : 2
- points de pression M4 (pédale droite) : 200 N
- Type de produit
Interrupteur à pédale
- Type d'actionnement
2 pédales
- Type de contact
1 NF (R)
1 NO (T)
- Matériau
Aluminium coulé sous pression
- Connexion
raccord à vis
- Courant de commutation (max.)
5 A
- Température min.
+50 °C
- Température max.
-10 °C
IP67
- Force d'actionnement
10 N
- Contenu
1 pc(s)
- Type
F2-U1Z/ZSDR UN
- UKCA
non pertinent
