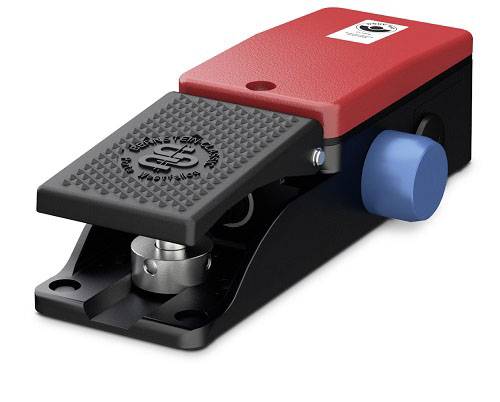

BERNSTEIN F1-ZSDR Interrupteur à pédale 5 A 1 pédale auto-surveillé 1 NF (R), 2 NO (T) IP67 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Interrupteur à pédale
Fonctions
à accrochage
Type d'actionnement
1 pédale
Courant de commutation (max.)
5 A
Fiche technique (PDF)
Nombre
Total (CHF 358.88 / pièce(s))
CHF 358.88
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Classe de protection : I
- résistance aux chocs assignée : 2,5 KV
- tension de fonctionnement assignée : 240 V AC et 24 V DC
- ouverture forcée : selon IEC/en 60947-5-1, annexe K
- fixation : 2 vis M8
- type de raccordement : 6 raccords à vis (M3,5) avec carré. Plaques de serrage
- sections de conducteur 1 : à un fil 0,5 - 1,5 mm2
- sections de conducteur 2 : toron avec manchon d'extrémité de câble 0,5 - 1,5 mm2
- entrée de câble : 3 x M20 x 1,5
- poids : env. 1,6 kg
- éléments de commande : levier à pied (PA)
- force de commutation (centre de la pédale) 1. Position :
- force de commutation 10 N (centre de la pédale) 2. Position : fréquence
- de commutation 25 N : max. 30/min
- type de contact : 1 contact NC, 2 contact NO (ZB)
- point de pression : 200 N
- tension d'isolation nominale : 250 V
- catégorie d'utilisation 1 : DC13 ; 24 V DC, 1,0 A
- protection contre les courts-circuits : fusible D 4 A GG
- connexions de conducteur de protection : 2 x M4
- Type d'emballage
Piece
- Type de produit
Interrupteur à pédale
- Spécificités
auto-surveillé
- Fonctions
à accrochage
- Type d'actionnement
1 pédale
- Type de contact
1 NF (R)
2 NO (T)
- Matériau
Aluminium coulé sous pression
- Matériau du contact
polyamide
- Connexion
raccord à vis
- Courant de commutation (max.)
5 A
- Température min.
+50 °C
- Température max.
-10 °C
- Longueur
220 mm
- Largeur
70 mm
- Hauteur
60 mm
IP67
- Force d'actionnement
25 N
- Contenu
1 pc(s)
- Dim.
(L x l x H) 220 x 70 x 60 mm
- Type
F1-ZSDR
- UKCA
non pertinent
