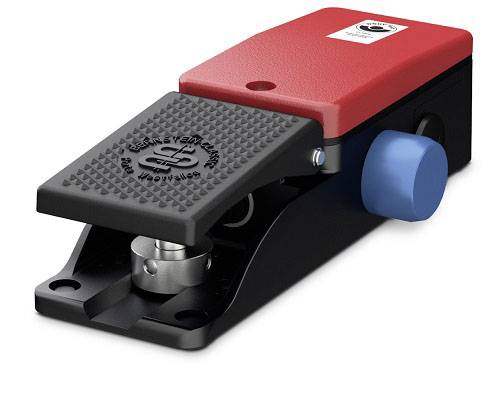

BERNSTEIN F1-ZSD Interrupteur à pédale 5 A 1 pédale 1 NF (R), 2 NO (T) IP67 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Interrupteur à pédale
Fonctions
à rappel
Type d'actionnement
1 pédale
Courant de commutation (max.)
5 A
Type de contact
1 NF (R)
2 NO (T)
Fiche technique (PDF)
Nombre
Total (CHF 283.02 / pièce(s))
CHF 283.02
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Classe de protection : I
- résistance aux chocs mesurée : 2,5 KV
- tension de fonctionnement nominale : 240 V AC et 24 V DC
- ouverture forcée : selon IEC/en 60947-5-1, annexe K (butée de pédale)
- fixation : 2 vis M8
- type de raccordement : 6 raccords à vis (M3,5) avec carré. Plaques de serrage
- sections de conducteur 1 : à un fil 0,5 - 1,5 mm2
- sections de conducteur 2 : toron avec manchon d'extrémité de câble 0,5 - 1,5 mm2
- entrée de câble : 1 x M20 x 1,5
- éléments de commande : levier à pied (PA)
- force de commutation (centre de pédale) 1.position : 10 N
- force de commutation (centre de pédale) 2.position : 25 N
- point de pression (chaque pédale) : ≈200N
- fréquence de commutation : 30 min/min
- . 1 N/F, 2 N/O
- (ZB) poids avec capot de protection contre les accidents : ≈ 1,6 kg
- tension d'isolation nominale : 250 V
- catégorie d'utilisé1 : 24 V DC/ 1,0 A
- protection contre les courts-circuits : fusible D 4 A
- GG connexions de conducteur de protection : 2 x M4
- Type de produit
Interrupteur à pédale
- Fonctions
à rappel
- Type d'actionnement
1 pédale
- Type de contact
1 NF (R)
2 NO (T)
- Matériau
Aluminium coulé sous pression
- Connexion
raccord à vis
- Courant de commutation (max.)
5 A
- Température min.
+50 °C
- Température max.
-10 °C
- Largeur
70 mm
- Hauteur
220 mm
IP67
- Force d'actionnement
25 N
- Contenu
1 pc(s)
- Dim.
(l x H) 70 mm x 220 mm
- Type
F1-ZSD
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2247983 BERNSTEIN F1-ZSD Interrupteur à pédale 5 A 1 pédale 1 NF (R), 2 NO (T) IP67 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2247983 BERNSTEIN F1-ZSD Interrupteur à pédale 5 A 1 pédale 1 NF (R), 2 NO (T) IP67 1 pc(s)
Description
Interrupteur à pied de validation avec pédale
Appareil complet
Contacts : 1 x NF/2 x NO
Modèle : ouvert
Indice de protection : IP67
Boîtier : noir/rouge
Matériau : aluminium moulé sous pression
Raccordement : bornes à vis
L'interrupteur à pied de validation F1-ZSD - 6061500559 de BERNSTEIN, avec pédale et capot de protection, dispose d'un contact normalement fermé et deux contacts normalement ouverts. Il est idéal pour la maintenance et la configuration des installations en cours de fonctionnement dans les zones dangereuses. Il présente un boîtier en aluminium noir/rouge et un indice de protection IP67. L'interrupteur à pédale F1-ZSD - 6061500559 satisfait aux critères de toutes les normes internationales applicables pour une utilisation dans tous les secteurs industriels et dans le monde entier.
