Benning IT 130+CFlex 1 Kit testeur d'installation Norme VDE 0100, 0105
EAN :
N° réf. fabricant :
Code produit :
Points forts & détails

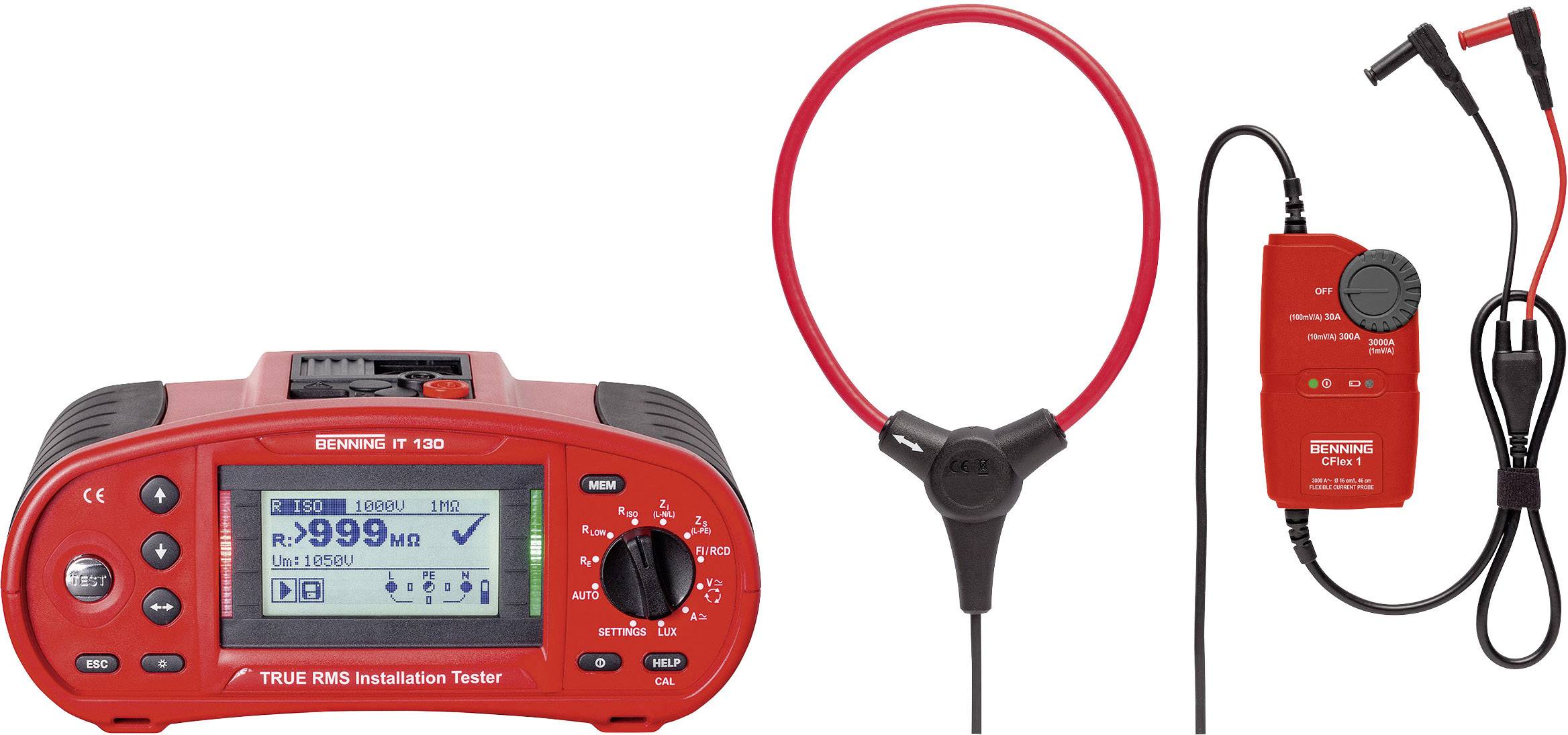

Testeur d'installation TRMS Benning IT 130 + convertisseur AC CFlex 1
- Transformateur électrique AC CFlex 1 inclus
- Résistance basse impédance, continuité, résistance d'isolement, impédance de ligne, impédance de boucle
- Test de disjoncteurs FI/RCD standard et retardés (S), type AC, A, F, B, B+
- Tension TRUE RMS, fréquence, champ tournant, courant de fuite dans le réseau informatique
- Mémoire des valeurs mesurées sur 4 niveaux (objet, bloc, sauvegarde, point de mesure) pour 1800 mesures
- Upload des structures d'installation et téléchargement des valeurs mesurées
- Interfaces bidirectionnelles (USB/RS 232)
Caractéristiques techniques
- Plage de mesure impédance basse : 0,01 Ohm - 2 kOhm
- Courant d'essai : 200 mA
- Plage de mesure de résistance d'isolement : 10 kOhm - 1 GOhm
- Tension d'essai : 50/100/250/500/1000 V
- Plage de mesure impédance de ligne (L-N/L), mesure d'impédance de boucle (L-PE) : 0,01 Ohm - 10 kOhm
- Plage de mesure de courant de court-circuit : 0,01 A - 200 kA
- Test de disjoncteurs FI/RCD type AC/A/F, B/B+ : temps de déclenchement, courant de déclenchement (rampe), tension de contact, test automatique
- Plage de mesure de tension : 1 - 550 V AC TRMS/DC
- Plage de mesure de fréquence : 0 - 500 Hz
- Mémoire des valeurs mesurées : 1800 résultats.
- Type de produit
Kit testeur d'installation
d'usine (sans certificat)
- Interfaces
USB
RS232
- Dim.
(L x l x H) 280 x 260 x 190 mm
- Poids
1300 g
- Gamme de mesure (VDE)
résistance d'isolation
Impédance de ligne
Impédance de boucle
Tension
Courant
Résistance
Fréquence
- Norme DIN
DIN VDE 0100
- Type d'affichage
LCD graphique
- Largeur
260 mm
- Hauteur
190 mm
- Longueur
280 mm
- Procédure de test
automatique
- Alimentation électrique
alimentation par accu
- Mémoire (emplacements)
1800
- Mémoire
oui
- Type
IT 130+CFlex 1
- Norme VDE
0100
0105
- Spécificités
test RCD/FI
- Alim.
6 accus NiMH (AA)
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1380982 Benning IT 130+CFlex 1 Kit testeur d'installation Norme VDE 0100, 0105
Conseils d'utilisation et de sécurité 1380982 Benning IT 130+CFlex 1 Kit testeur d'installation Norme VDE 0100, 0105
Conseils d'utilisation et de sécurité 1380982 Benning IT 130+CFlex 1 Kit testeur d'installation Norme VDE 0100, 0105
Conseils d'utilisation et de sécurité 1380982 Benning IT 130+CFlex 1 Kit testeur d'installation Norme VDE 0100, 0105
Information
Information 1380982 Benning IT 130+CFlex 1 Kit testeur d'installation Norme VDE 0100, 0105
Information 1380982 Benning IT 130+CFlex 1 Kit testeur d'installation Norme VDE 0100, 0105
Description
Des tests de sécurité des équipements électriques après l'installation, la modification ou comme test de répétition périodique selon VDE 0100/ 0105 et IEC 60364 peuvent être effectués facilement et rationnellement avec le BENNING IT 130. En outre, les disjoncteurs FI/ RCD, standard et retardés (S) des types AC, A, F, B, B+ avec test automatique, tension de contact, temps de déclenchement et courant de déclenchement (test de rampe) sont testés. Adaptateur de mesure de courant avec pince ampèremétrique flexible avec sortie analogique Utilisation universelle pour les appareils de mesure classiques et Scopemeter via fiche de sécurité 4 mm.
Modèle
- Pour le test des installations électriques conformément aux normes DIN VDE 0100-600 et DIN VDE 0105-100, y compris le test des disjoncteurs FI/RCD type B/B+
- Equipement : écran graphique éclairé avec fonction d'aide, diagramme de branchement
- Fonctions de mesure sélectionnables directement via le commutateur rotatif
- Champ magnétique
- Courant de fuite dans le réseau informatique
- Résultat avec symboles pour réussi/échoué
- Mémoire des valeurs mesurées sur 4 niveaux (objet, bloc, sauvegarde, point de mesure)
- Horloge temps réel intégrée
- Upload des structures d'installation, téléchargement des valeurs mesurées
- Interface USB / RS 232 bidirectionnelle
- LED verte/rouge pour une indication bon/mauvais sur le testeur/la pointe touche Commander
- Pointe de touche Commander avec bouton TEST/ MEMOIRE, éclairage LED du point de mesure
- Logiciel pour le téléchargement aisé des valeurs mesurées (rapport de test/ protocole de test ZVEH), création et transfert (Upload) des structures d'installation vers BENNING IT 130
- Contrôleur de tension en ligne
- En option : mesure de l'éclairement, du courant, de la mise à la terre
- Données techniques : affichage : écran graphique LCD
- Plage de mesure impédance basse : 0,01 Ohm - 2 kOhms
- Courant d'essai : 200 mA
- Plage de mesure de résistance d'isolement : 10 kOhms - 1 GOhm
- Tension d'essai : 50/100/250/500/1000 V
- Plage de mesure impédance de ligne (L-N/L), mesure d'impédance de boucle (L-PE) : 0,01 Ohm - 10 kOhms
- Plage de mesure de courant de court-circuit : 0,01 A - 200 kA
- Test de disjoncteurs FI/RCD type AC/A/F, B/B+ : temps de déclenchement, courant de déclenchement (rampe), tension de contact, test automatique
- Plage de mesure de tension : 1 - 550 V AC TRMS/DC
- Plage de mesure de fréquence : 0 - 500 Hz
- Mémoire des valeurs mesurées : 1800 résultats.
- Alimentation : 6 accus NiMH (AA)
Contenu de la livraison
- Sacoche
- Logiciel pour PC
- Câble USB/RS 232
- Pointe de touche Commander commutable
- Câble de test avec fiche à contact de protection
- Câble de test universel
- 3 pointes de touche / pinces crocodiles
- Chargeur avec accus
- Mode d'emploi
