BALLUFF Détecteur de proximité inductif BES R01ZC-PAC70B-BP00.2-GS04 BES01W2 affleurant PNP, fermeture, PNP, ouverture (

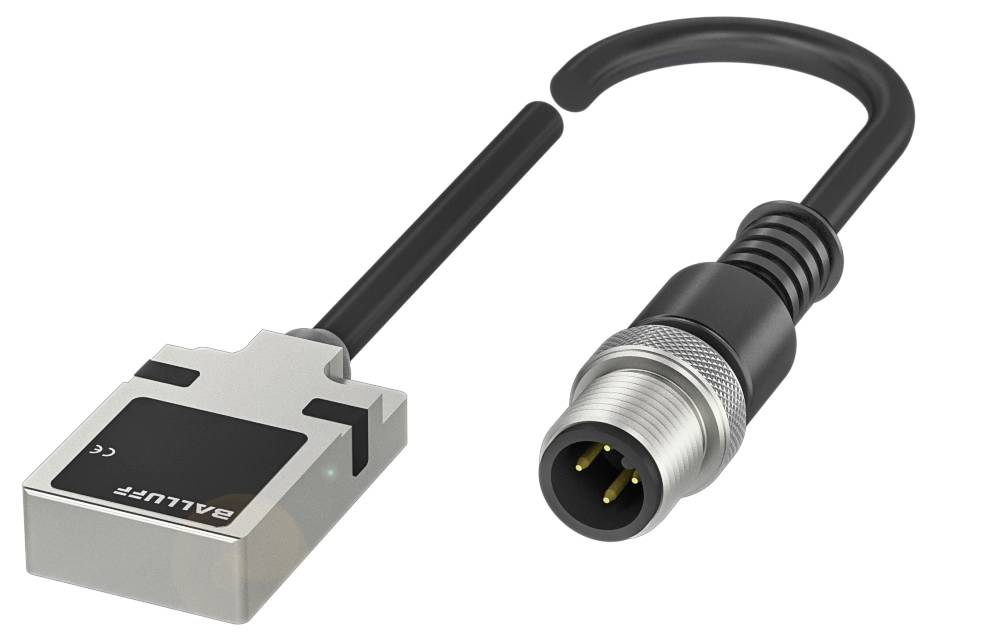

Capteur métallique avec connecteur rond et câble, sur lequel est inscrit 'Balluff'. Adapté aux applications industrielles.
Photo non contractuelle
Type de produit
Détecteur de proximité
Tension de fonctionnement max.
30 V/DC
Distance de commutation (max.)
7 mm
Sorties
PNP, fermeture
PNP, ouverture
Modèle
inductif
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 161.95 / pièce(s))
CHF 161.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Balluff BES01W2 modèle cubique

  • Dimensions : 32 x 20 x 8 mm
  • Format : 32 x 20 x 8
  • Montage affleuré
  • Portée : 7 mm
  • Sortie de commutation : PNP N/O/N/F (NO/NC)

Caractéristiques techniques

  • Caractéristiques principales :dimensions : 32 x 20 x 8 mm
  • Surface active, matériau : PA 12
  • Connexion : câble avec connecteur, connecteur M12x1, 4 pôles, 0,20 m, PUR
  • Format : 32 x 20 x 8
  • Tension de fonctionnement Ub : 10...30 VDC
  • Montage affleuré
  • Matériau du boîtier : zinc, moulé sous pression
  • Portée : 7 mm
  • Sortie de commutation : PNP N/O/N/F (NO/NC)
  • Fréquence de commutation : 150 Hz
  • Indice de protection : IP67
  • Température ambiante : de -25 à 70 °C
  • Caractéristiques supplémentaires :
  • Dimensions : 32 x 20 x 8 mm
  • Affichage de la tension de fonctionnement : oui
  • Affichage de la fonction : oui
  • Résistance de sortie Ra: 33.0 kOhm + D
  • Tension assignée de fonctionnement Ue DC : 24 V
  • Courant de fonctionnement nominal IE : 200 ma
  • Tension d'isolation nominale UI : 75 V DC
  • Courant de court-circuit nominal : 100 A.
  • Câble tv prêt max. : 20 ms.
  • Tension de fonctionnement Ub : 10...30 VDC
  • Catégorie d'utilisation : DC-13
  • Courant de fonctionnement le plus faible en : 0 ma
  • Capacité de charge max. Pour Ue : 1 μF
  • Courant de ralenti E/S max., avec atténuation : 15 ma
  • Courant à vide IO max., non amortie : 15 ma
  • Courant résiduel lr max. : 80 μA
  • Ondulation résiduelle max. (% de Ue) : 10%
  • Fréquence de commutation : 150 Hz
  • Chute de tension statique max. : 2,5 V.
  • Connexion : connecteur M12x1, 4 pôles, codage A.
  • Protection contre les courts-circuits : oui
  • Protection contre l'inversion de polarité : oui
  • Possibilité d'échange protégée : oui
  • Distance de commutation sécurisée sa : 5.6 mm
  • Hystérésis H max. (% de Sr) : 15.0%
  • Distance de commutation nominale SN : 7 mm
  • Distance de commutation réelle Sr : 7 mm
  • Distance de commutation réelle Sr, tolérance : ±10%
  • Dérive de température max. (% de Sr) : 10%
  • Précision de répétition max. (% de Sr) : 5,0%
  • MTTF (40 °C) : 675 A.
  • Surface active, matériau : PA 12
  • Taille 32x20x8
  • Montage : encastrable
  • Sortie de commutation : PNP N/O/N/F (NO/NC)
  • Type de raccordement : câble avec connecteur, 0,20 m, PUR
  • Diamètre du câble D : 3,80 mm
  • Longueur de câble L : 0,2 m
  • Matériau du boîtier : zinc, moulé sous pression
  • Matériau de gaine : PUR
  • En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
  • En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
  • Indice de protection : IP67
  • Température ambiante : de -25 à 70 °C
  • Degré de pollution : 3
Type de produit

Détecteur de proximité

Type

BES R01ZC-PAC70B-BP00.2-GS04

Tension de fonctionnement min.

10 V/DC

Tension de fonctionnement max.

30 V/DC

Tension de fonctionnement

10 - 30 V/DC

Distance de commutation (max.)

7 mm

Sorties

PNP, fermeture

PNP, ouverture

Matériau du boîtier

Zinc

Fonte

PA12

Modèle

inductif

Propriété du matériau

moulé sous pression

Type de montage

affleurant

Branchement

M12, 4 pôles

Longueur de câble

0.20 m

Température min.

-25 °C

Température max.

70 °C

IP67

Longueur

32 mm

Largeur

20 mm

Hauteur

8 mm

Dim.

(L x l x H) 32 x 20 x 8 mm

Contenu

1 pc(s)

Tension nominale

24 V

Fréquence de commutation

150 Hz

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3416606 BALLUFF Détecteur de proximité inductif BES R01ZC-PAC70B-BP00.2-GS04 BES01W2 affleurant PNP, fermeture, PNP, ouverture (

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416606 BALLUFF Détecteur de proximité inductif BES R01ZC-PAC70B-BP00.2-GS04 BES01W2 affleurant PNP, fermeture, PNP, ouverture (

Description

Nos capteurs inductifs de type standard sont parfaits pour Ideal pour la détection d'objets dans la zone métallique. Ils sont résistants aux courts-circuits et fonctionnent sans contact, c'est-à-dire qu'ils ne sont pas soumis à l'usure et sont très sensibles à la pollution. Les capteurs sont disponibles dans des formats de 3 mm de diamètre à 80 x 80 mm de diamètre. Les solutions particulièrement économiques vous permettent d'utiliser des capteurs inductifs mondiaux robustes et fiables. La vaste gamme de ces plus de 500 variantes de préférence peut être livré dans le monde entier, même en grande quantité, à court terme. Dimensions=32 x 20 x 8 mm, format=32 x 20 x 8, montage=encastré, portée=7 mm, sortie de commutation=PNP NO/NF (NO/NC), fréquence de commutation = 150 Hz, matériau du boîtier = zinc, moulé sous pression, surface active, matériau = PA 12, connecteur=câble avec connecteur, connecteur M12x1, 4 pôles, 0,20 m, PUR, tension de fonctionnement Ub=10...30 VDC, température ambiante=-25...70 °C, indice de protection=IP67, homologation/conformité=CECULUSEACWEEE

Ce texte a été traduit par une machine.
