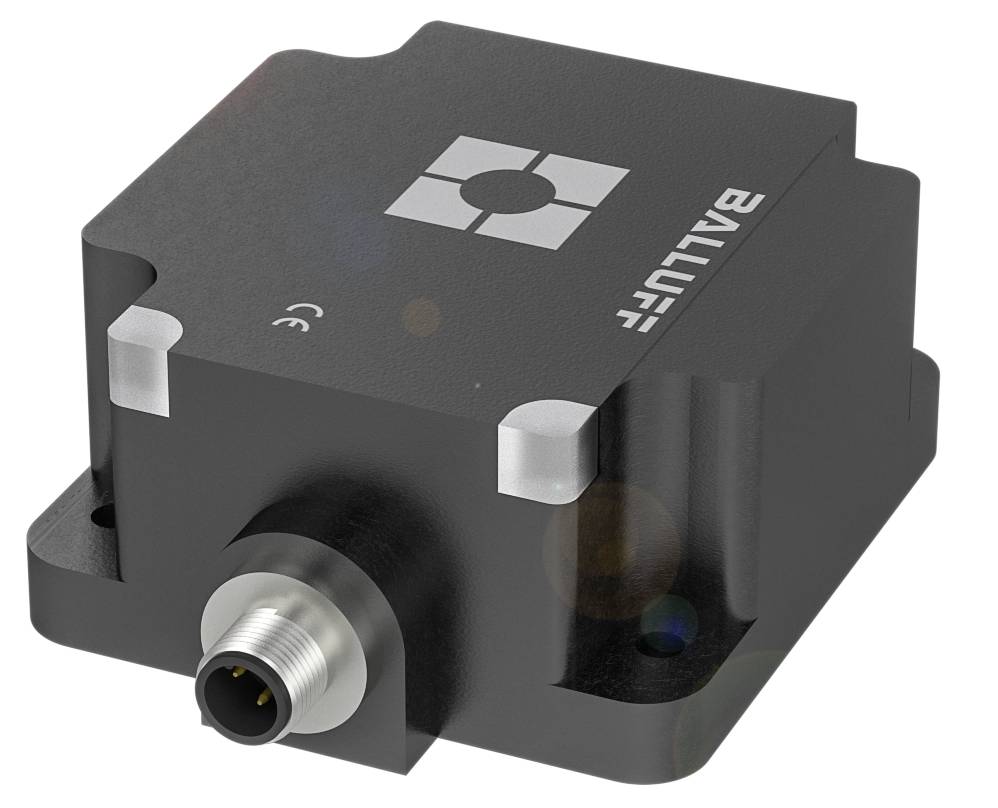

Name: BALLUFF Détecteur de proximité inductif BES Q80KA-PAH50F-S04Q BES0226 80 x 80 mm non affleurant PNP, fermeture, PNP, ouv
Brand: BALLUFF
SKU: 3417208
Availability: BackOrder

Points forts & détails

Modèle carré BES0226 Balluff avec hauteur de 80 mm

Dimensions : 106 x 80 x 40 mm
Format : 80 x 80
Montage : non encastré
Portée : 50 mm
Sortie de commutation : PNP N/O/N/F (NO/NC)

Caractéristiques techniques

Caractéristiques principales :dimensions : 106 x 80 x 40 mm
Surface active, matériau : PBT, GF30
Connexion : connecteur, connecteur M12x1, 4 pôles
Format : 80 x 80
Tension de fonctionnement Ub : 10...55 VDC
Montage : non encastré
Matériau du boîtier : PBT, GF30
Portée : 50 mm
Sortie de commutation : PNP N/O/N/F (NO/NC)
Fréquence de commutation : 50 Hz
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Caractéristiques supplémentaires :
Dimensions : 106 x 80 x 40 mm
Affichage de la tension de fonctionnement : oui
Affichage de la fonction : oui
Résistance de sortie Ra : 33.0 kOhm + D/33.0 kOhm + D
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 250 V AC
Courant de court-circuit nominal : 100 A.
Câble tv prêt max. : 150 ms.
Tension de fonctionnement Ub : 10...55 VDC
Catégorie d'utilisation : DC-13
Courant de fonctionnement le plus faible en : 0 ma
Capacité de charge max. Pour Ue : 0,5 μF
Courant de ralenti E/S max., avec atténuation : 15 ma
Courant à vide E/S max., sans atténuation : 12 ma
Courant résiduel lr max. : 20 μA
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 50 Hz
Classe de protection : II
Chute de tension statique max. : 2,5 V.
Connexion : connecteur M12x1, 4 pôles, codage A.
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation sécurisée sa : 40 mm
Hystérésis H max. (% de Sr) : 15.0%
Distance de commutation nominale SN : 50 mm
Distance de commutation réelle Sr : 50 mm
Distance de commutation réelle Sr, tolérance : ±10%
Dérive de température max. (% de Sr) : 10%
Précision de répétition max. (% de Sr) : 5,0%
MTTF (40 °C) : 785 A.
Surface active, matériau : PBT, GF30
Couple de serrage : 3 Nm
Taille 80x80
Sortie de commutation : PNP N/O/N/F (NO/NC)
Matériau du boîtier : PBT, GF30
En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms.
En 60068-2-6, vibration : 55 Hz, amplitude 1 mm, 3x30 min
Indice de protection : IP67
Température ambiante : de -25 à 70 °C
Degré de pollution : 3
Interface de montage : non encastrée

Type d'emballage: Single

Type de produit: Détecteur de proximité

Type: BES Q80KA-PAH50F-S04Q

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 55 V/DC

Tension de fonctionnement: 10 - 55 V/DC

Type de contact: Antivalent

Distance de commutation (max.): 50 mm

Sorties: PNP, fermeture
PNP, ouverture

Matériau du boîtier: PBT

Modèle: inductif

Propriété du matériau: renforcé en fibre de verre

Type de montage: non affleurant

Taille: 80 x 80 mm

Branchement: M12, 4 pôles

Température min.: -25 °C

Température max.: 70 °C

: IP67

Longueur: 106 mm

Largeur: 80 mm

Hauteur: 40 mm

Dim.: (L x l x H) 106 x 80 x 40 mm

Contenu: 1 pc(s)

Tension nominale: 24 V

Fréquence de commutation: 50 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417208 BALLUFF Détecteur de proximité inductif BES Q80KA-PAH50F-S04Q BES0226 80 x 80 mm non affleurant PNP, fermeture, PNP, ouv

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417208 BALLUFF Détecteur de proximité inductif BES Q80KA-PAH50F-S04Q BES0226 80 x 80 mm non affleurant PNP, fermeture, PNP, ouv

Description

Nos capteurs inductifs standard BES pour la détection d'objets métalliques conducteurs électriques sont robustes et fiables. Avec une large gamme de plus de 500 séries, nous proposons le capteur inductif adapté pour chaque application. La technique utilisée dans le monde entier offre un rapport qualité/prix optimal et est disponible en peu de temps même en cas de nombre de pièces élevé. Dimensions = 106 x 80 x 40 mm, format = 80 x 80, montage = non encastré, portée = 50 mm, sortie de commutation = PNP NO/NF (NO/NC), fréquence de commutation = 50 Hz, matériau du boîtier = PBT, GF30, surface active, matériau = PBT, GF30, connecteur = connecteur, connecteur M12x1, 4 pôles, tension de fonctionnement Ub = 10...55 VDC, température ambiante = -25...70 °C, indice de protection = IP67, homologation/conformité = CE ce, UKCA, WEEE

Ce texte a été traduit par une machine.
