BALLUFF Capteur opto BOS021Y BOS021Y commutation sans réception 1 pc(s)

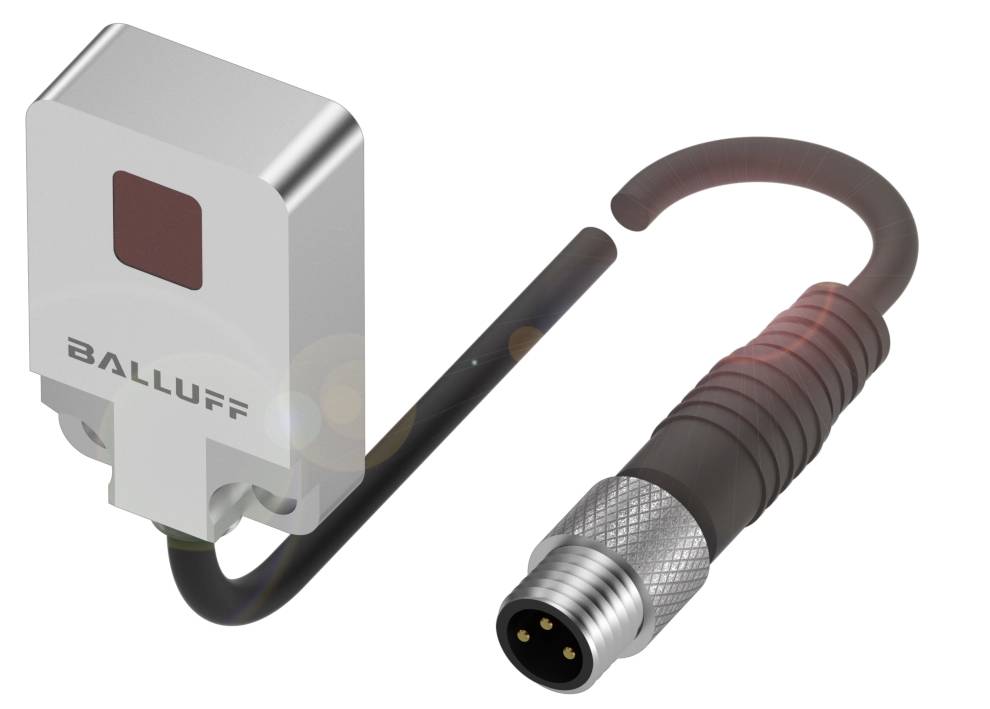

Un capteur rectangulaire avec câble et connecteur. L'inscription 'Balluff' est visible. Il est adapté aux applications industrielles.
Photo non contractuelle
Type de produit
Capteur opto
Fonctions
commutation sans réception
Tension de fonctionnement max.
30.0 V
Branchement
câble avec connecteur M8 3 pins
Type
BOS021Y
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 18 décembre
Nombre
Total (CHF 183.95 / pièce(s))
CHF 183.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur lumineux Balluff BOS021Y avec différents types de lumière pour le lavage

  • Dimensions : 20 x 32 x 9 mm
  • Série : R01E
  • Interface : PNP NF (NC)
  • Principe de fonctionnement : capteur opto-électronique
  • Caractéristiques spéciales : lavage

Caractéristiques techniques

  • Caractéristiques principales :dimensions : 20 x 32 x 9 mm
  • Surface active, matériau : PA
  • Connexion : câble avec connecteur, mâle M8 x 1, 3 pôles, 0,20 m, PUR
  • Série : R01E
  • Caractéristiques spéciales : lavage
  • Tension de fonctionnement Ub : 10...30 VDC
  • Principe de fonctionnement : capteur opto-électronique
  • Principe de fonctionnement optique : cellule photoélectrique, énergétique
  • Matériau du boîtier : acier inoxydable (1.4404)
  • Type de lumière : lumière rouge LED
  • Taille du spot lumineux : sortie de lumière de Ø 3,0 mm
  • Portée : 1...100 mm
  • Interface : PNP NF (NC)
  • Caractéristique du faisceau : divergence
  • Caractéristiques supplémentaires :
  • Principe de fonctionnement : capteur opto-électronique
  • Dimensions : 20 x 32 x 9 mm
  • Fixation : vis M3
  • Tension assignée de fonctionnement Ue DC : 24 V
  • Courant de fonctionnement nominal IE : 100 ma
  • Tension d'isolation nominale UI : 75 V DC
  • Câble tv prêt max. : 150 ms.
  • Tension de fonctionnement Ub : 10...30 VDC
  • Catégorie d'utilisation : DC-13
  • Capacité de charge max. Pour Ue : 0,05 μF
  • Courant résiduel lr max. : 50 μA
  • Fréquence de commutation : 500 Hz
  • Connexion : câble avec connecteur, M8x1-|mâle, 3 pôles, 0,20 m, PUR
  • Protection contre les courts-circuits : oui
  • Protection contre l'inversion de polarité : oui
  • Possibilité d'échange protégée : oui
  • Hystérésis H max. (% de Sr): 8.0%
  • Distance de commutation nominale SN : 100 mm
  • Dérive de température max. (% de Sr) : 10%
  • Précision de répétition max. (% de Sr) : 0.2%
  • Surface active, matériau : PA
  • Sortie de commutation : PNP NF (NC)
  • Diamètre du câble D : 3.00 mm
  • Longueur de câble L : 0,2 m
  • Matériau du boîtier : acier inoxydable (1.4404)
  • Matériau de gaine : PUR
  • En 60068-2-27, choc : demi-sinus, 100 GN, 2 ms, 3x8000|demi-sinus, 30 gn, 11 ms, 3x6
  • En 60068-2-6, vibration : 10...2000 Hz, amplitude 1 mm, 30°GN, 3x5 h|10...55 Hz, amplitude 1 mm, 3x30|min
  • Indice de protection : IP67
  • Température ambiante : -5...55 °C.
  • Degré de pollution : 3
  • Portée : 1...100 mm
  • Contacts, protection de surface : dorés
  • Série : R01E
  • Forme : parallélépipède|raccord 90°
  • Affichage : zone limite - LED jaune, clignote/LED jaune : réception de la lumière
  • Câble de coupure toff max. : 1 ms.
  • Enclenchement sonore max. : 1 ms.
  • Courant à vide IO max. Pour Ue : 10 ma
  • Chute de tension max. Pour IE : 0,7 V.
  • Lumière extérieure max. : 5000 lux
  • Principe de fonctionnement optique : cellule photoélectrique, énergétique
  • Type de lumière : lumière rouge LED
  • Taille du spot lumineux : sortie de lumière de Ø 3,0 mm
  • Fonction de commutation optique : commutation foncée
  • Caractéristique du faisceau : divergence
  • Longueur d'onde : 650 nm
  • Groupe de LED selon IEC 62471 : groupe libre
  • Indice de protection selon DIN 40050 : boîtier IP69K, fiche IP67
Type de produit

Capteur opto

Type

BOS021Y

Fonctions

commutation sans réception

Tension de fonctionnement

24

Tension de fonctionnement min.

10.0 V

Tension de fonctionnement max.

30.0 V

Tension de fonctionnement

10.0 - 30.0 V

Type de contact

1 NF (R)

Sorties

PNP

Fréquence de commutation

500 Hz

Branchement

câble avec connecteur M8 3 pins

Longueur de câble

0.20 m

Matériau du boîtier

acier inoxydable

Type d'émetteur

Led rouge

Longueur d’onde

650 nm

100 mm

IP67

Température min.

-5 °C

Température max.

55 °C

Longueur

9.00 mm

Largeur

20.00 mm

Hauteur

32.00 mm

Profondeur

9 m

Diamètre

3.0 m

Dim.

(Ø x H) 3.0 m x 32.00 mm

Contenu

1 pc(s)

Tension nominale

30.0 V

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3416793 BALLUFF Capteur opto BOS021Y BOS021Y commutation sans réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416793 BALLUFF Capteur opto BOS021Y BOS021Y commutation sans réception 1 pc(s)

Description

Les capteurs de lumière à énergie sont parfaits pour Ideal pour la détection des différences de contraste. Vous détectez les objets en fonction de la surface, de la couleur et du matériau.vous êtes économique, facile à monter et à orienter. Capteur opto-électronique, émetteur lumineux = LED, type de connexion = câble avec connecteur, sortie de commutation = PNP NF (NC), portée max. = 100 mm
