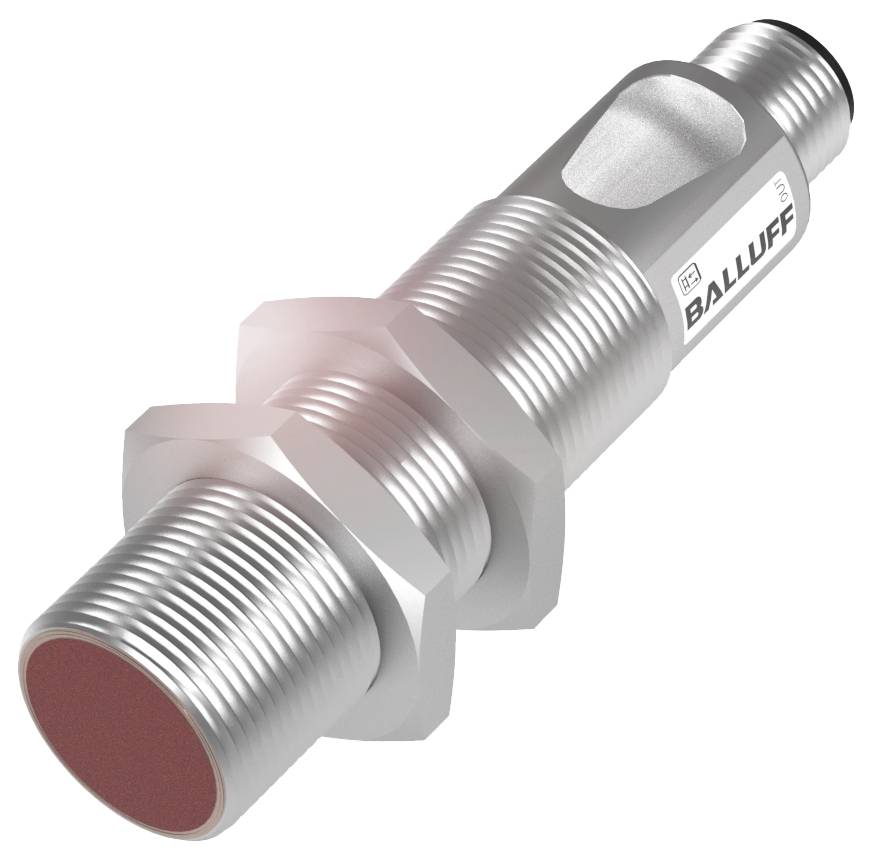

Photo non contractuelle
BALLUFF Capteur opto BOS01NH BOS01NH émetteur 1 pc(s)
Type d'emballage
Piece
Type de produit
Capteur opto
Tension de fonctionnement max.
30.0 V
Branchement
M12, 4 pôles
Type
BOS01NH
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 163.95 / pièce(s))
CHF 163.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Barrière lumineuse cylindrique BOS01NH Balluff avec filetage M18 et différents types de lumière
- Dimensions : Ø 18 x 75 mm
- Série 18M
- Fonction d'entrée : test (émetteur désactivé)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière lumineuse à usage unique (émetteur)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 75 mm
- Surface active, matériau : verre
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Série 18M
- Tension de fonctionnement Ub : 10...30 VDC
- Fonction d'entrée : test (émetteur désactivé)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière lumineuse à usage unique (émetteur)
- Matériau du boîtier : laiton, nickelé
- Type de lumière : lumière rouge laser
- Taille du spot lumineux : Ø 40 mm à 60 M.
- Portée : 060 m
- Caractéristique du faisceau : collimaté
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : Ø 18 x 75 mm
- Fixation : écrou M18x1
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension d'isolation nominale UI : 75 V DC
- Tension de fonctionnement Ub : 10...30 VDC
- Ondulation résiduelle max. (% de Ue) : 15%
- Classe de protection : II
- Connexion : connecteur, connecteur M12x1, 4-|pôles
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation nominale SN : 60 m, réglable
- MTTF (40 °C) : 778 A.
- Surface active, matériau : verre
- Matériau du boîtier : laiton, nickelé
- Portée : 060 m
- Couple de serrage max. : 15 Nm/30 Nm
- Contacts, protection de surface : dorés
- Série 18M
- Forme : cylindre|optique droite
- Affichage : LED verte : tension de fonctionnement
- Réglage : non
- Courant à vide IO max. Pour Ue : 9 ma
- Principe de fonctionnement optique : barrière lumineuse à usage unique (émetteur)
- Classe laser selon IEC 60825-1: 1
- Type de lumière : lumière rouge laser
- Taille du spot lumineux : Ø 40 mm à 60 M.
- Puissance moyenne Po max.: 390 μW
- Durée d'impulsion t max. : 30.0 μs
- Fréquence de pouls : 10.8 kHz
- Pièce la plus petite type : Ø 0,2 mm à 1,5 M. R0 = 5 M.
- Fonction d'entrée : test (émetteur désactivé)
- RÉCEPTEUR DE RÉFÉRENCE : BOS 18M-..-LE20-.
- Protection de surface caractéristiques mécaniques : nickelées
- Puissance d'impulsion PP max. : 2,5 mW
- Type d'emballage
Piece
- Type de produit
Capteur opto
- Type
BOS01NH
- Modèle
émetteur
- Tension de fonctionnement
24
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Branchement
M12, 4 pôles
- Taille
M18
- Matériau du boîtier
laiton
- Type d'émetteur
Laser à semi-conducteurs rouge
- Classe de laser
1
60 m
IP67
- Température min.
-5 °C
- Température max.
55 °C
- Longueur
75.00 mm
- Profondeur
75 m
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3418149 BALLUFF Capteur opto BOS01NH BOS01NH émetteur 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3418149 BALLUFF Capteur opto BOS01NH BOS01NH émetteur 1 pc(s)
Description
Avec une précision de répétition exceptionnelle, nos barrières lumineuses jetables sont idéales pour Ideal. Vous détectez les objets indépendamment de la surface, de la couleur et du matériau. L'émetteur et le récepteur se trouvent dans des boîtiers séparés. Les distances élevées ne posent aucun problème pour les barrières photoélectriques. Ils disposent d'une grande réserve de fonctions et sont très résistants à la pollution. Série=18M, dimensions=Ø 18 x 75 mm, fonction d'entrée=test (émetteur désactivé), principe de fonctionnement=capteur opto-électronique, principe de fonctionnement optique=barrière lumineuse unidirectionnelle (émetteur), caractéristique du faisceau=collimaté, type de lumière = lumière rouge laser, taille du spot lumineux = Ø 40 mm à 60 m, portée = 0...60 m, raccordement = connecteur, connecteur M12 x 1, 4 pôles, matériau du boîtier=laiton, surface active, matériau=verre, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CULUSCEEACWEEE
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
