Photo non contractuelle

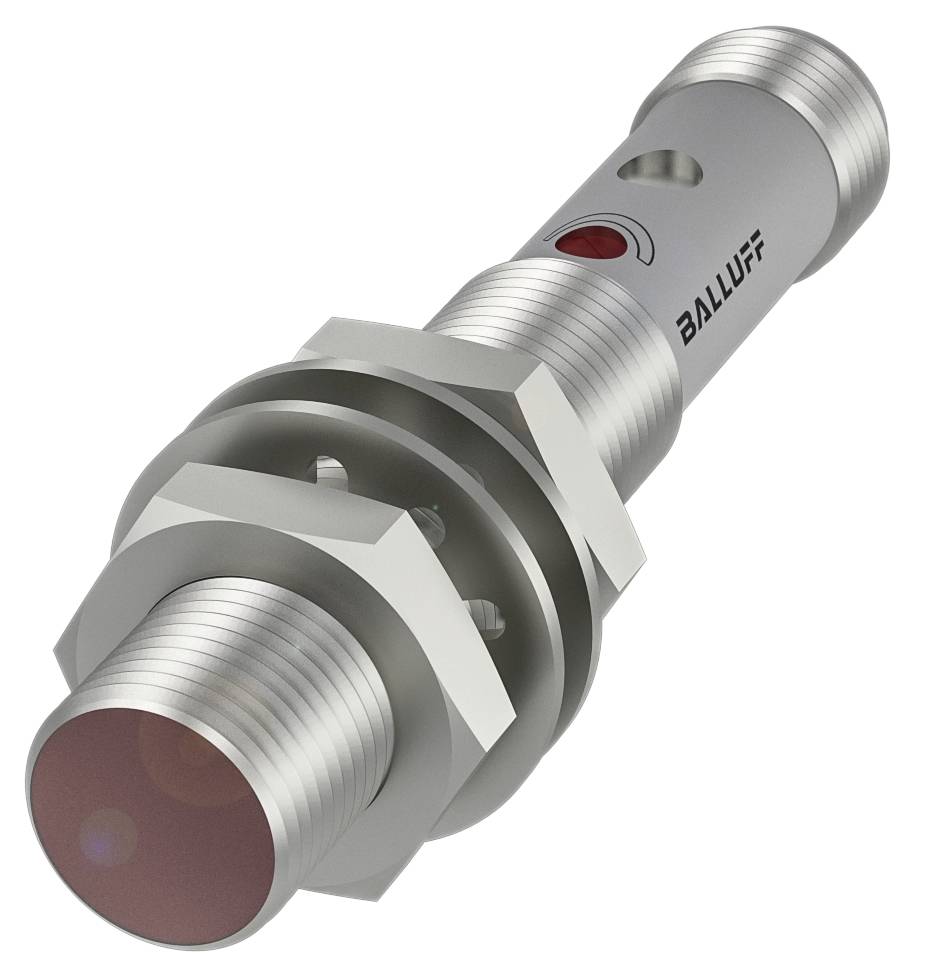

BALLUFF Capteur opto BOS00WF BOS00WF récepteur commutation sans réception 1 pc(s)
Type d'emballage
Piece
Type de produit
Capteur opto
Fonctions
commutation sans réception
Tension de fonctionnement max.
30.0 V
Branchement
M12, 4 pôles
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 105.95 / pièce(s))
CHF 119.95
-12 %
CHF 105.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Barrière lumineuse cylindrique BOS00WF Balluff avec filetage M12 et différents types de lumière
- Dimensions : Ø 12 x 70 mm
- Série : 12M
- Interface : PNP N/O (NO)
- PNP NF (NC)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière lumineuse à usage unique (récepteur)
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 12 x 70 mm
- Surface active, matériau : PMMA
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Série : 12M
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : barrière lumineuse à usage unique (récepteur)
- Matériau du boîtier : laiton, nickelé
- Type de lumière : lumière rouge laser
- Portée : 030 m
- Interface : PNP N/O (NO)
- PNP NF (NC)
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : Ø 12 x 70 mm
- Fixation : écrou M12x1
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 75 V DC
- Câble tv prêt max. : 20 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 0,1 μF
- Ondulation résiduelle max. (% de Ue) : 10%
- Fréquence de commutation : 1000 Hz
- Connexion : connecteur, connecteur M12x1, 4-|pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation nominale SN : 3 m, réglable/en fonction de l'émetteur
- Dérive de température max. (% de Sr) : compensée
- MTTF (40 °C) : 251 A.
- Surface active, matériau : PMMA
- Matériau du boîtier : laiton, nickelé
- Portée : 030 m
- Couple de serrage max. : 15 Nm
- Possibilité de réglage : sensibilité (SN)
- Contacts, protection de surface : dorés
- Protection de surface : nickelée
- Série : 12M
- Forme : cylindre|optique droite
- Affichage : fonction de sortie - LED jaune
- Réglage : potentiomètre 270°
- Câble de coupure toff max. 0,5 ms.
- Commutation de marche tonalité max. : 0,5 ms.
- Courant à vide IO max. Pour Ue : 15 ma
- EMETTEUR DE RÉFÉRENCE : BOS 12M-XT-LS12-.
- Chute de tension max. Pour raccordement électrique IE : 2.5 V.
- Plus petit écart type : 0,5 mm à 3 3M, R0= 6 m (LS12)
- Type d'emballage
Piece
- Type de produit
Capteur opto
- Type
BOS00WF
- Modèle
récepteur
- Fonctions
commutation sans réception
- Tension de fonctionnement
24
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 NF (R)
1 NO (T)
- Sorties
PNP
- Fréquence de commutation
1000 Hz
- Branchement
M12, 4 pôles
- Taille
M12
- Matériau du boîtier
laiton
- Propriété du matériau
nickelé
30 m
IP67
- Température min.
-10 °C
- Température max.
50 °C
- Longueur
70.00 mm
- Profondeur
70 mm
- Diamètre
12 mm
- Dim.
(Ø x L) 12 mm x 70.00 mm
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417522 BALLUFF Capteur opto BOS00WF BOS00WF récepteur commutation sans réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417522 BALLUFF Capteur opto BOS00WF BOS00WF récepteur commutation sans réception 1 pc(s)
Description
Avec une précision de répétition exceptionnelle, nos barrières lumineuses jetables sont idéales pour Ideal. Vous détectez les objets indépendamment de la surface, de la couleur et du matériau. L'émetteur et le récepteur se trouvent dans des boîtiers séparés. Les distances élevées ne posent aucun problème pour les barrières photoélectriques. Ils disposent d'une grande réserve de fonctions et sont très résistants à la pollution. Série=12M, dimensions=Ø 12 x 70 mm, interface=PNP N/O (NO) PNP N/F (NC), principe de fonctionnement=capteur opto-électronique, principe de fonctionnement optique=détecteur de lumière unidirectionnelle (récepteur), type de lumière=laser rouge, portée=0...30 m, connecteur=connecteur, connecteur M12x1, 4 pôles, matériau du boîtier=laiton, surface active, matériau=PMMA, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
