Name: BALLUFF Capteur opto BOS00JW BOS00JW commutation en réception 1 pc(s)
Brand: BALLUFF
SKU: 3417624
Availability: BackOrder

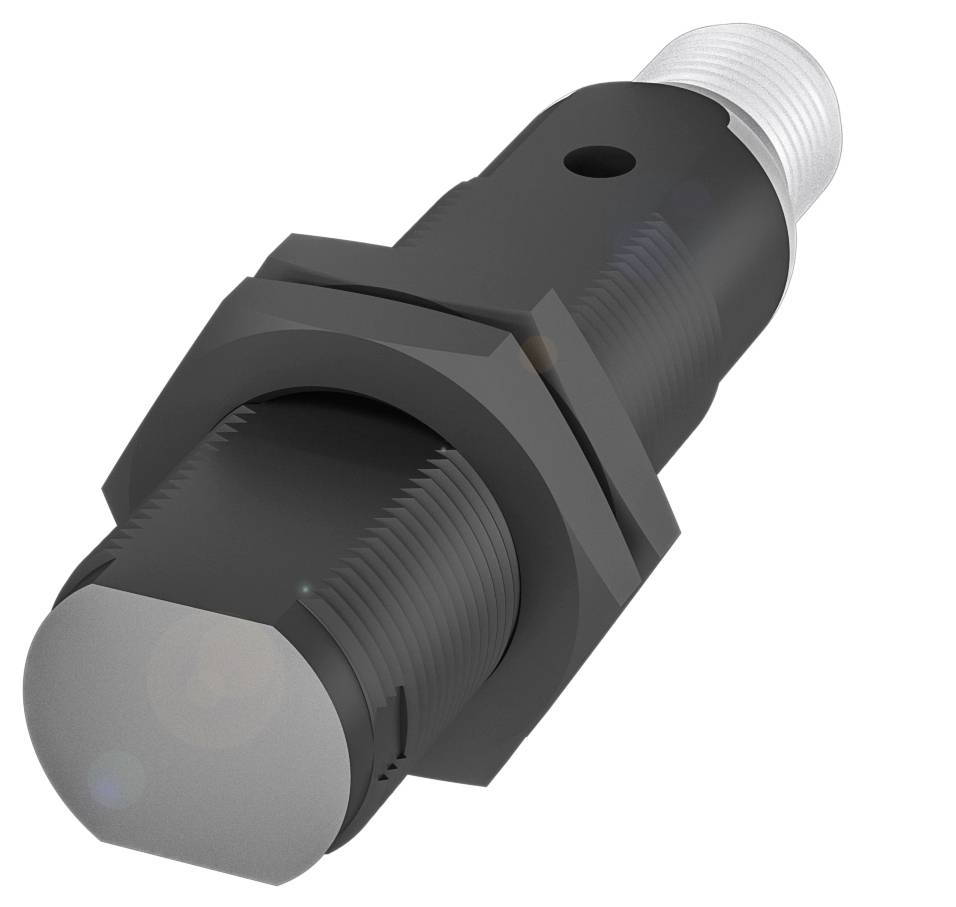

Capteur cylindrique avec filetage et connecteur enfichable, vu de côté et de face. Adapté aux applications industrielles.

Photo non contractuelle

Type de produit

Capteur opto

Fonctions

commutation en réception

Tension de fonctionnement max.

30.0 V

Branchement

M12, 4 pôles

Type

BOS00JW

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 16 décembre

Nombre

pièce(s)

Total (CHF 129.95 / pièce(s))

CHF 147.95

-12 %

CHF 129.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteur lumineux cylindrique Balluff BOS00JW avec filetage M18 et différents types de lumière

Dimensions : Ø 18 x 71,5 mm
Série : 18KF
Interface : PNP N/O (NO)
PNP NF (NC)
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : cellule photoélectrique, triangulation

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 18 x 71,5 mm
Surface active, matériau : PMMA
Connexion : connecteur, connecteur M12x1, 4 pôles
Série : 18KF
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : cellule photoélectrique, triangulation
Matériau du boîtier : PBT
Type de lumière : lumière rouge LED
Taille du spot lumineux : Ø 20 mm à 100 mm
Marque : global
Particularité optique : masquage d'arrière-plan fixe
Portée maximale : 5100 mm
Interface : PNP N/O (NO)
PNP NF (NC)
Caractéristique du faisceau : focalisé
Caractéristiques supplémentaires :
Principe de fonctionnement : capteur opto-électronique
Dimensions : Ø 18 x 71,5 mm
Fixation : écrou M18x1|vis M3
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Tension de fonctionnement Ub : 10...30 VDC
Ondulation résiduelle max. (% de Ue) : 8%
Fréquence de commutation : 1000 Hz
Connexion : connecteur, connecteur M12x1, 4-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Distance de commutation nominale SN : 100 mm
MTTF (40 °C) : 838 A.
Surface active, matériau : PMMA
Matériau du boîtier : PBT
Portée maximale : 5100 mm
Couple de serrage max. : 1,5 Nm
Marque : global
Série : 18KF
Forme : cylindre plat|optique droite
Affichage : fonction de sortie - LED jaune
Réglage : non
Câble de coupure toff max. 0,5 ms.
Commutation de marche tonalité max. : 0,5 ms.
Courant à vide IO max. Pour Ue : 35 ma
Chute de tension max. Pour IE : 2 V.

Type de produit: Capteur opto

Type: BOS00JW

Fonctions: commutation en réception

Tension de fonctionnement: 24

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 NF (R)
1 NO (T)

Sorties: PNP

Fréquence de commutation: 1000 Hz

Branchement: M12, 4 pôles

Taille: M18

Matériau du boîtier: PBT

Type d'émetteur: Led rouge

: 100 mm

Spécificités: avec occultation d'arrière-plan

: IP67

Température min.: -25 °C

Température max.: 55 °C

Longueur: 71.50 mm

Hauteur: 14.00 mm

Profondeur: 71.5 m

Diamètre: 18 mm

Dim.: (Ø x H) 18 mm x 14.00 mm

Contenu: 1 pc(s)

Tension nominale: 30.0 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417624 BALLUFF Capteur opto BOS00JW BOS00JW commutation en réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417624 BALLUFF Capteur opto BOS00JW BOS00JW commutation en réception 1 pc(s)

Description

Les capteurs lumineux avec suppression de l'arrière-plan garantissent une détection fiable indépendamment de la surface, de la couleur et du matériau. Votre mode de palpage est presque constant même à différents degrés de rémission. Capteur opto-électronique, atténuation d'arrière-plan fixe, émetteur lumineux = LED, type de raccordement = connecteur, sortie de commutation = PNP NO (NO) ; PNP NF (NC) broches 4-2, portée max. = 100 mm
