BALLUFF Capteur opto BOS0016 BOS0016 commutation en réception 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Capteur opto
Fonctions
commutation en réception
Tension de fonctionnement max.
30.0 V
Branchement
M12, 4 pôles
Fiche technique (PDF)
Nombre
Total (CHF 225.67 / pièce(s))
CHF 225.67
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

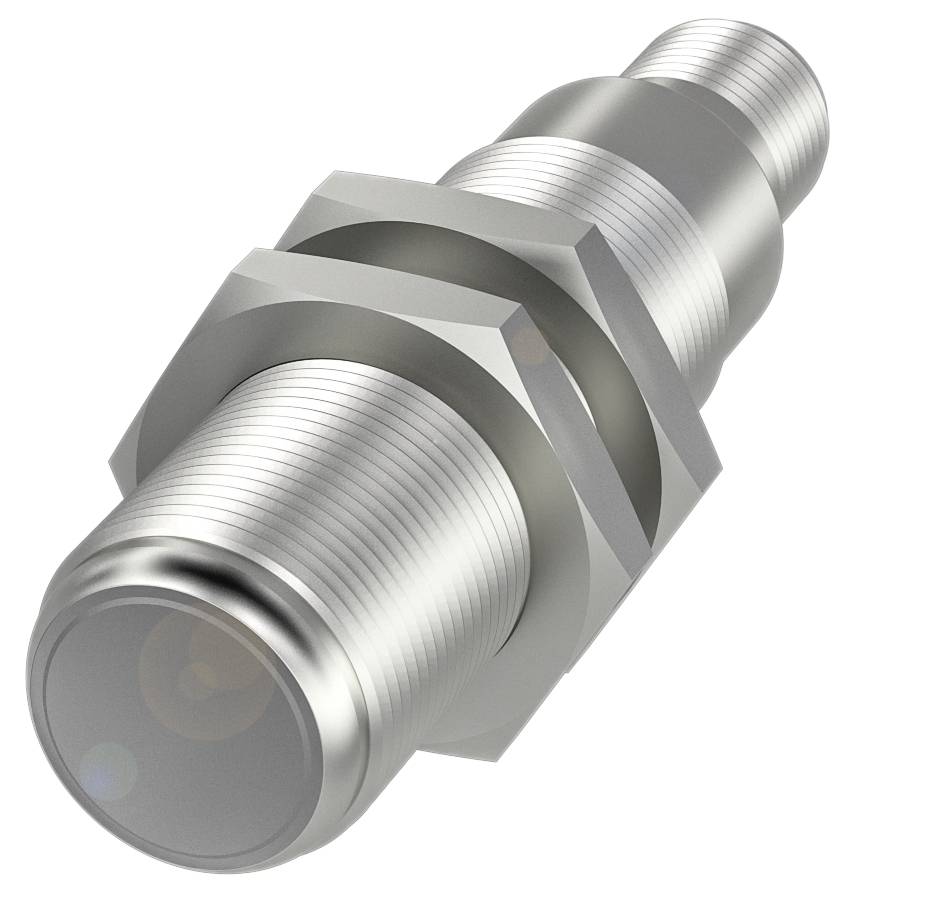

Capteur lumineux cylindrique BOS0016 Balluff avec filetage M18 et différents types de lumière
- Dimensions : Ø 18 x 72 mm
- Série 18E
- Interface : PNP N/O (NO)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : cellule photoélectrique, triangulation
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 72 mm
- Surface active, matériau : verre
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Série 18E
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : cellule photoélectrique, triangulation
- Matériau du boîtier : acier inoxydable (1.4571)
- Type de lumière : lumière rouge LED
- Taille du spot : Ø 5 mm à 20 mm
- Particularité optique : masquage d'arrière-plan fixe, ne convient pas pour les objets très sombres
- Portée : 040 mm
- Interface : PNP N/O (NO)
- Caractéristique du faisceau : mise au point typique à 16 mm
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : Ø 18 x 72 mm
- Fixation : écrou M18x1
- Résistance de sortie Ra: 33.0 kOhm
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 200 ma
- Tension d'isolation nominale UI : 250 V AC
- Câble tv prêt max. : 10 ms.
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 1 μF
- Courant résiduel lr max. : 50 μA
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 100 Hz
- Classe de protection : II
- Connexion : connecteur, connecteur M12x1, 4-|pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation nominale SN : 40 mm
- Dérive de température max. (% de Sr) : 10%
- Précision de répétition max. (% de Sr) : 5,0%
- MTTF (40 °C) : 909 A.
- Surface active, matériau : verre
- Matériau du boîtier : acier inoxydable (1.4571)
- Portée : 040 mm
- Couple de serrage max. : 30 Nm|40 Nm
- Contacts, protection de surface : dorés
- Série 18E
- Forme : cylindre|optique droite
- Réglage : non
- Câble de coupure toff max. : 5 ms.
- Enclenchement sonore max. : 5 ms.
- Courant à vide IO max. Pour Ue : 20 ma
- Chute de tension max. Pour IE : 2,5 V.
- Hystérésis H max. : 30.0 %
- Type d'emballage
Single
- Type de produit
Capteur opto
- Type
BOS0016
- Fonctions
commutation en réception
- Tension de fonctionnement
24
- Tension de fonctionnement min.
10.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
10.0 - 30.0 V
- Type de contact
1 NO (T)
- Sorties
PNP
- Fréquence de commutation
100 Hz
- Branchement
M12, 4 pôles
- Taille
M18
- Matériau du boîtier
acier inoxydable
- Type d'émetteur
Led rouge
40 mm
- Spécificités
avec occultation d'arrière-plan
IP68
- Température min.
-5 °C
- Température max.
75 °C
- Longueur
72.00 mm
- Contenu
1 pc(s)
- Tension nominale
30.0 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416570 BALLUFF Capteur opto BOS0016 BOS0016 commutation en réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416570 BALLUFF Capteur opto BOS0016 BOS0016 commutation en réception 1 pc(s)
Description
Les capteurs lumineux avec suppression de l'arrière-plan garantissent une détection fiable indépendamment de la surface, de la couleur et du matériau. Votre mode de palpage est presque constant même à différents degrés de rémission. Série=18E, dimensions=Ø 18 x 72 mm, interface=PNP contact normalement ouvert (NO), principe de fonctionnement=capteur opto-électronique, principe de fonctionnement optique=capteur lumineux, triangulation, particularité optique = atténuation de l'arrière-plan fixe, caractéristique du faisceau = mise au point typique à 16 mm, type de lumière = lumière rouge LED, taille du spot lumineux = Ø 5 mm à 20 mm, portée = 0...40 mm, raccordement = connecteur, connecteur M12x1, 4 pôles, matériau du boîtier=acier inoxydable (1.4571), surface active, matériau=verre, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CEWEEE
