BALLUFF Capteur de pression 1 pc(s) BSP00H5 0 bar à 250 bar fiche mâle

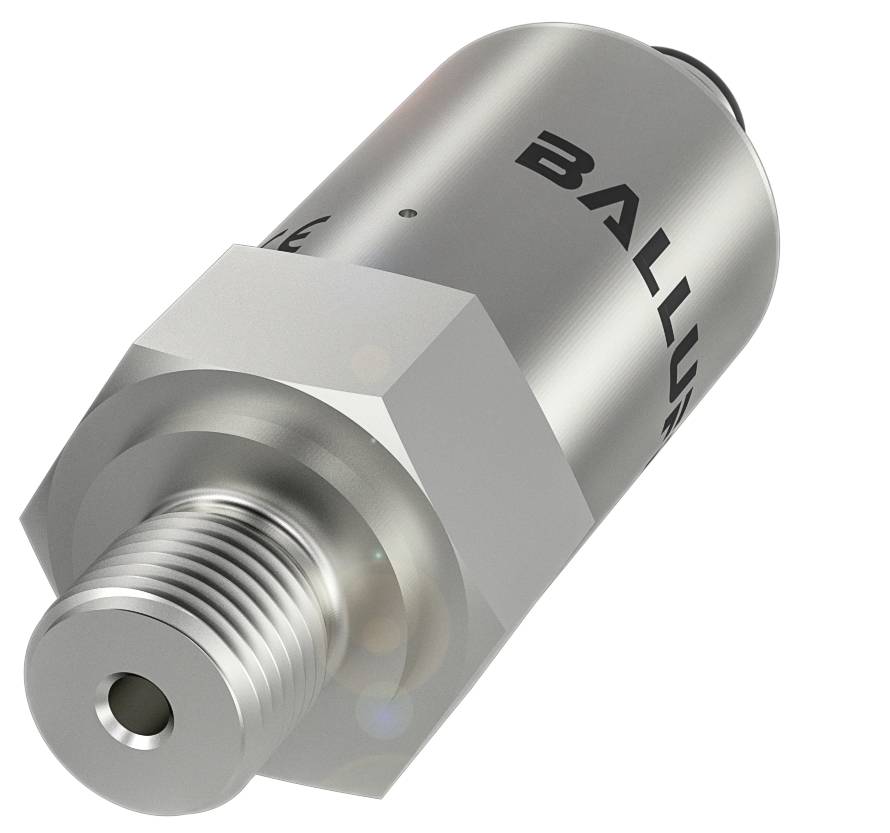

Capteur de pression cylindrique en métal avec filetage vissé, adapté aux applications industrielles pour la mesure de pression.
Photo non contractuelle
Type de produit
Capteur de pression
Branchement
fiche mâle
Gamme de mesure (pression) (max.)
250 bar
Tension de fonctionnement max.
32 V
Type
BSP00H5
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 28 décembre
Nombre
Total (CHF 259.95 / pièce(s))
CHF 259.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Capteurs de pression Balluff BSP00H5 sans écran

  • Tension de fonctionnement Ub : 8...32 VDC
  • Plage de mesure : 0...250 bar
  • Précision : FSO BFSL de ±0,5 %
  • Pression de surcharge : 400 bar
  • Pression de rupture : 750 bar

Caractéristiques techniques

  • Principales caractéristiques :sortie analogique : analogique, courant 4...20 ma
  • Connexion : connecteur, connecteur M12x1, 4 pôles
  • Pression de rupture : 750 bar
  • Tension de fonctionnement Ub : 8...32 VDC
  • Matériau de la bague d'étanchéité : FKM
  • Matériau du boîtier : acier inoxydable (1.4301)
  • Précision : FSO BFSL de ±0,5 %
  • Température du milieu : -40...125 °C.
  • Plage de mesure : 0...250 bar
  • Raccord process : g 1/4" (DIN 3852)
  • Matériau de raccordement : acier inoxydable (1.4301)
  • Indice de protection : IP67
  • Pression de surcharge : 400 bar
  • Température ambiante : de -25 à 85 °C
  • Caractéristiques supplémentaires :
  • Tension de fonctionnement Ub : 8...32 VDC
  • Indice de protection: III
  • Connexion : connecteur M12x1, 4 pôles, codage A.
  • Protection contre les courts-circuits : oui
  • Protection contre l'inversion de polarité : oui
  • MTTF (40 °C) : 1388 A.
  • Matériau du boîtier : acier inoxydable (1.4301)
  • En 60068-2-27, choc : 500 g, 1 ms.
  • En 60068-2-6, vibration : 10 g, 25...2000 Hz
  • Indice de protection : IP67
  • Température ambiante : de -25 à 85 °C
  • Couple de serrage max. : 5 Nm
  • Température de stockage : -40...85 °C.
  • Poids : 120 g
  • Modèle électrique : 2 fils
  • Plage de mesure : 0...250 bar
  • Consommation max : 25 mA
  • Résolution : ≤ 14 bits
  • Sortie analogique : analogique, courant 4...20 ma
  • Immunité : en 61326-2-3:2013
  • Précision : FSO BFSL de ±0,5 %
  • Matériau de la bague d'étanchéité : FKM
  • Coefficient de température type : ≤ ±0,5 % FSO/10K
  • Raccord process : g 1/4" (DIN 3852)
  • Fréquence d'échantillonnage : 1 ms.
  • Cycles de charge : 100 Mio.
  • Pression de rupture : 750 bar
  • Stabilité à long terme max. : 0.3% FSO/an
  • Temps de réaction max. : 18 ms.
  • Pression de surcharge : 400 bar
  • Matériau de la cellule de mesure : céramique Al2O3
  • Matériau de raccordement : acier inoxydable (1.4301)
  • Matériau du boîtier : laiton nickelé
  • Température de compensation : -25...85 °C.
  • Température du milieu : -40...125 °C.
  • Émission de parasites : en 61326-2-3:2013
Type de produit

Capteur de pression

Type

BSP00H5

Branchement

fiche mâle

Temps de réponse

18 ms

Sorties

courant analogique

Signal de sortie (min.)

4 A

Sortie de signal max.

20 A

Résolution

14 bits

Précision

0.5 %

Gamme de mesure (pression) minimale

0 bar

Gamme de mesure (pression) (max.)

250 bar

Plage de mesure (pression)

0 bar à 250 bar

Tension de fonctionnement min.

8 V

Tension de fonctionnement max.

32 V

Tension de fonctionnement

8 - 32 V

Pression d'éclatement

750.00 bar

IP67

Température min.

-25 °C

Température max.

85 °C

Poids

120 g

Contenu

1 pc(s)

Tension nominale

32 V

Matériau du boîtier

acier inoxydable

Matériau

acier inoxydable

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3416363 BALLUFF Capteur de pression 1 pc(s) BSP00H5 0 bar à 250 bar fiche mâle

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416363 BALLUFF Capteur de pression 1 pc(s) BSP00H5 0 bar à 250 bar fiche mâle

Description

Plage de mesure = 0...250 bar, précision = +0,5 % FSO BFSL, pression de surcharge = 400 bar, pression de rupture = 750,00 bar, tension de fonctionnement Ub = 8...32 VDC, sortie analogique = analogique, courant 4.20 ma, raccordement=connecteur, connecteur M12x1, 4 pôles, raccordement process=G 1/4" (DIN 3852), raccordement process material=acier inoxydable (1.4301), matériau de joint=FKM, matériau du boîtier=acier inoxydable (1.4301), température moyenne=-40...125 °C, température ambiante=-40...85 °C, indice de protection=IP67, homologation/conformité=CEculusWEEE
