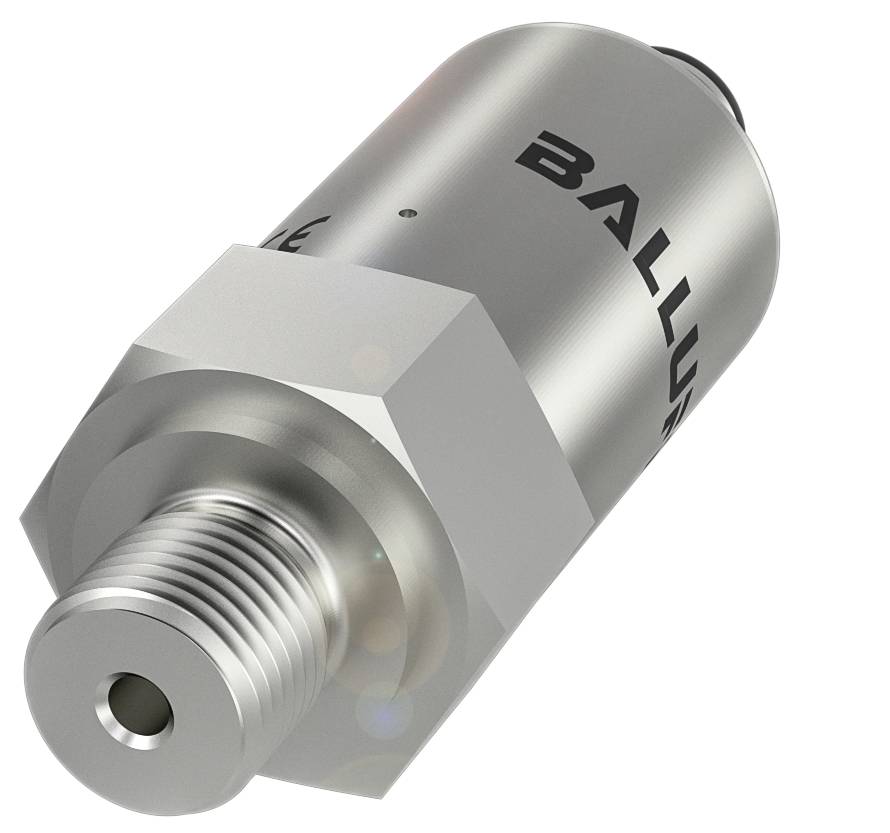

BALLUFF Capteur de pression 1 pc(s) BSP00FW -1 bar à 2 bar fiche mâle
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur de pression
Branchement
fiche mâle
Gamme de mesure (pression) (max.)
2 bar
Tension de fonctionnement max.
32 V
Type
BSP00FW
Fiche technique (PDF)
Nombre
Total (CHF 329.28 / pièce(s))
CHF 329.28
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Capteurs de pression Balluff BSP00FW sans écran
- Tension de fonctionnement Ub : 8...32 VDC
- Plage de mesure : –1...2 bar
- Précision : FSO BFSL de ±0,5 %
- Pression de surcharge : 4 bar
- Pression de rupture : 10 bar
Caractéristiques techniques
- Principales caractéristiques :sortie analogique : analogique, courant 4...20 ma
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Pression de rupture : 10 bar
- Tension de fonctionnement Ub : 8...32 VDC
- Matériau de la bague d'étanchéité : FKM
- Matériau du boîtier : acier inoxydable (1.4301)
- Précision : FSO BFSL de ±0,5 %
- Température du milieu : -40...125 °C.
- Plage de mesure : –1...2 bar
- Raccord process : g 1/4" (DIN 3852)
- Matériau de raccordement : acier inoxydable (1.4301)
- Indice de protection : IP67
- Pression de surcharge : 4 bar
- Température ambiante : de -25 à 85 °C
- Caractéristiques supplémentaires :
- Tension de fonctionnement Ub : 8...32 VDC
- Indice de protection: III
- Connexion : connecteur M12x1, 4 pôles, codage A.
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- MTTF (40 °C) : 1388 A.
- Matériau du boîtier : acier inoxydable (1.4301)
- En 60068-2-27, choc : 500 g, 1 ms.
- En 60068-2-6, vibration : 10 g, 25...2000 Hz
- Indice de protection : IP67
- Température ambiante : de -25 à 85 °C
- Couple de serrage max. : 5 Nm
- Température de stockage : -40...85 °C.
- Poids : 120 g
- Modèle électrique : 2 fils
- Plage de mesure : –1...2 bar
- Consommation max : 25 mA
- Résolution : ≤ 14 bits
- Sortie analogique : analogique, courant 4...20 ma
- Immunité : en 61326-2-3:2013
- Précision : FSO BFSL de ±0,5 %
- Matériau de la bague d'étanchéité : FKM
- Coefficient de température type : ≤ ±0,5 % FSO/10K
- Raccord process : g 1/4" (DIN 3852)
- Fréquence d'échantillonnage : 1 ms.
- Cycles de charge : 100 Mio.
- Pression de rupture : 10 bar
- Stabilité à long terme max. : 0.3% FSO/an
- Temps de réaction max. : 18 ms.
- Pression de surcharge : 4 bar
- Matériau de la cellule de mesure : céramique Al2O3
- Matériau de raccordement : acier inoxydable (1.4301)
- Matériau du boîtier : laiton nickelé
- Température de compensation : -25...85 °C.
- Température du milieu : -40...125 °C.
- Émission de parasites : en 61326-2-3:2013
- Type de produit
Capteur de pression
- Type
BSP00FW
- Branchement
fiche mâle
- Temps de réponse
18 ms
- Sorties
courant analogique
- Signal de sortie (min.)
4 A
- Sortie de signal max.
20 A
- Interfaces
Courant (4 - 20 mA)
- Résolution
14 bits
- Précision
0.5 %
- Gamme de mesure (pression) minimale
-1 bar
- Gamme de mesure (pression) (max.)
2 bar
- Plage de mesure (pression)
-1 bar à 2 bar
- Tension de fonctionnement min.
8 V
- Tension de fonctionnement max.
32 V
- Tension de fonctionnement
8 - 32 V
- Pression d'éclatement
10.00 bar
IP67
- Température min.
-25 °C
- Température max.
85 °C
- Poids
120 g
- Contenu
1 pc(s)
- Tension nominale
32 V
- Matériau du boîtier
acier inoxydable
- Matériau
acier inoxydable
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416350 BALLUFF Capteur de pression 1 pc(s) BSP00FW -1 bar à 2 bar fiche mâle
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416350 BALLUFF Capteur de pression 1 pc(s) BSP00FW -1 bar à 2 bar fiche mâle
Description
Plage de mesure=-1...2 bar, précision=±0,5 % FSO BFSL, pression de surcharge = 4 bar, pression de rupture = 10 bar, tension de fonctionnement Ub = 8...32 VDC, sortie analogique = analogique, courant 4.20 ma, raccordement=connecteur, connecteur M12x1, 4 pôles, raccordement process=G 1/4" (DIN 3852), raccordement process material=acier inoxydable (1.4301), matériau de joint=FKM, matériau du boîtier=acier inoxydable (1.4301), température moyenne=-40...125 °C, température ambiante=-40...85 °C, indice de protection=IP67, homologation/conformité=CEculusWEEE
