BALLUFF Capteur de lumière BOS Q08M-PS-KD20-S49 BOS01RJ 1 pc(s)

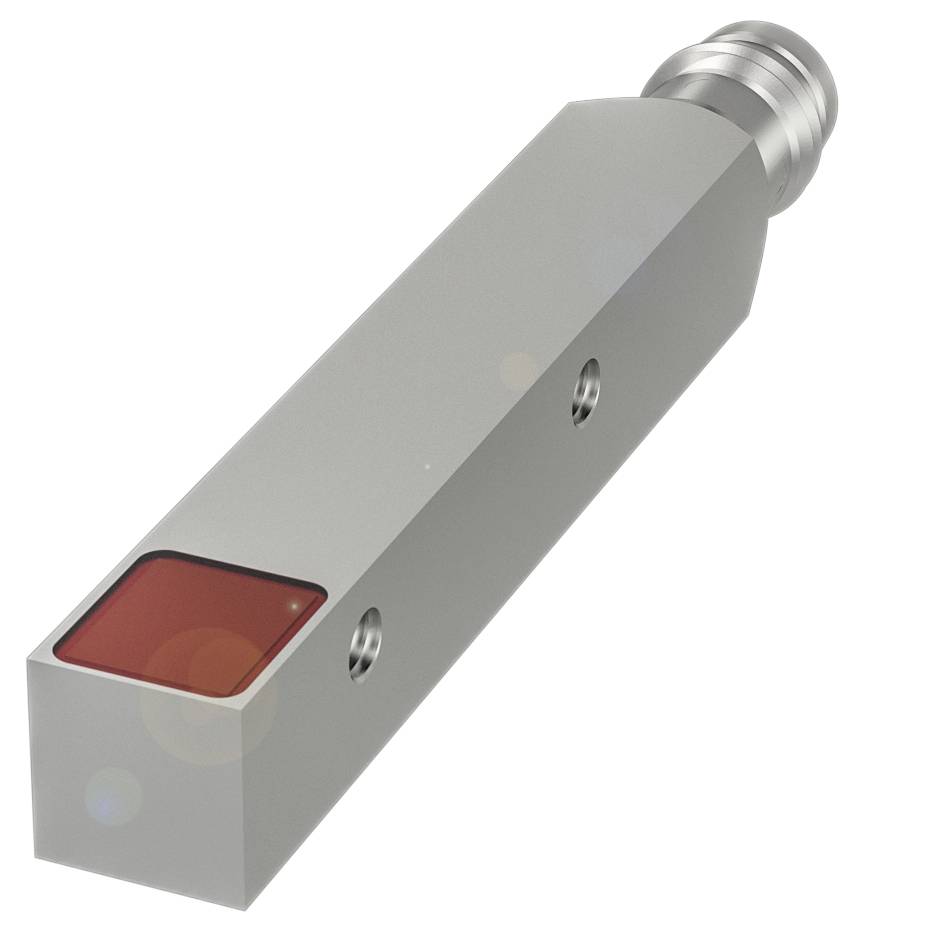

Un capteur rectangulaire à finition métallique brillante avec une fenêtre rouge et un raccord rond à l'extrémité, probablement destiné à des applications industrielles.
Photo non contractuelle
Type d'emballage
Single
Type de produit
Capteur de lumière
Branchement
câble avec connecteur M8 3 pins
Type
BOS Q08M-PS-KD20-S49
Tension de fonctionnement
24 V/DC
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 18 décembre
Nombre
Total (CHF 151.95 / pièce(s))
CHF 151.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Cellule photoélectrique carrée Balluff BOS01RJ avec différents types de lumière

  • Dimensions : 8 x 59 x 8 mm
  • Série : Q08M
  • Interface : PNP N/O (NO)
  • Principe de fonctionnement : capteur opto-électronique
  • Principe de fonctionnement optique : cellule photoélectrique, énergétique

Caractéristiques techniques

  • Caractéristiques principales :dimensions : 8 x 59 x 8 mm
  • Surface active, matériau : PMMA
  • Connexion : connecteur, mâle M8 x 1, 3 pôles
  • Série : Q08M
  • Tension de fonctionnement Ub : 10...30 VDC
  • Principe de fonctionnement : capteur opto-électronique
  • Principe de fonctionnement optique : cellule photoélectrique, énergétique
  • Matériau du boîtier : zinc, moulé sous pression, nickelé
  • Type de lumière : lumière rouge LED
  • Taille du spot lumineux : sortie de lumière de Ø 3,0 mm
  • Portée : 1...60 mm
  • Interface : PNP N/O (NO)
  • Caractéristique du faisceau : divergence
  • Caractéristiques supplémentaires :
  • Principe de fonctionnement : capteur opto-électronique
  • Dimensions : 8 x 59 x 8 mm
  • Fixation : vis M3
  • Tension assignée de fonctionnement Ue DC : 24 V
  • Courant de fonctionnement nominal IE : 100 ma
  • Tension d'isolation nominale UI : 75 V DC
  • Câble tv prêt max. : 20 ms.
  • Tension de fonctionnement Ub : 10...30 VDC
  • Catégorie d'utilisation : DC-13
  • Capacité de charge max. Pour Ue : 0,5 μF
  • Ondulation résiduelle max. (% de Ue) : 10%
  • Fréquence de commutation : 500 Hz
  • Connexion : connecteur, mâle M8 x 1, 3-|pôles
  • Protection contre les courts-circuits : oui
  • Protection contre l'inversion de polarité : oui
  • Possibilité d'échange protégée : oui
  • Distance de commutation nominale SN : 60 mm
  • MTTF (40 °C) : 997.4 a
  • Surface active, matériau : PMMA
  • Sortie de commutation : PNP N/O (NO)
  • Matériau du boîtier : zinc, moulé sous pression, nickelé
  • En 60068-2-27, choc : demi-sinus, 30 GN, 11 ms, 3x6|demi-sinus, 100 gn, 2 ms, 3x8000
  • En 60068-2-6, vibration : 10...55 Hz, amplitude 1 mm, 3x30|min|10...2000 Hz, amplitude 1 mm, 30|gn, 3x5 h
  • Indice de protection : IP67
  • Température ambiante : -5...55 °C.
  • Portée : 1...60 mm
  • Contacts, protection de surface : dorés
  • Protection de surface : nickelée
  • Série : Q08M
  • Forme : parallélépipède|raccord 90°
  • Affichage : zone limite - LED jaune, clignote/LED jaune : réception de la lumière
  • Câble de coupure toff max. : 1 ms.
  • Enclenchement sonore max. : 1 ms.
  • Courant à vide IO max. Pour Ue : 15 ma
  • Chute de tension max. Pour IE : 0,7 V.
  • Principe de fonctionnement optique : cellule photoélectrique, énergétique
  • Type de lumière : lumière rouge LED
  • Taille du spot lumineux : sortie de lumière de Ø 3,0 mm
  • Fonction de commutation optique : à commutation claire
  • Caractéristique du faisceau : divergence
  • Longueur d'onde : 645 nm
  • Groupe de LED selon IEC 62471 : groupe libre
Type d'emballage

Single

Type de produit

Capteur de lumière

Type

BOS Q08M-PS-KD20-S49

Tension de fonctionnement

24 V/DC

Type de contact

1 NO (T)

Fréquence de commutation

500 Hz

Branchement

câble avec connecteur M8 3 pins

Matériau du boîtier

Zinc moulé sous pression, nickelé

Propriété du matériau

nickelé

Type d'émetteur

Led rouge

Longueur d’onde

645 nm

60 mm

IP67

Contenu

1 pc(s)

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3416729 BALLUFF Capteur de lumière BOS Q08M-PS-KD20-S49 BOS01RJ 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416729 BALLUFF Capteur de lumière BOS Q08M-PS-KD20-S49 BOS01RJ 1 pc(s)

Description

Les capteurs de lumière à énergie sont parfaits pour Ideal pour la détection des différences de contraste. Vous détectez les objets en fonction de la surface, de la couleur et du matériau.vous êtes économique, facile à monter et à orienter. Capteur opto-électronique, émetteur lumineux = LED, type de raccordement = connecteur, sortie de commutation = PNP NO (NO), portée max. = 60 mm
