BALLUFF Capteur de lumière BOS 18M-PUV-RD30-S4 BOS01J8 détection des contrastes 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Capteur de lumière
Fonctions
détection des contrastes
Branchement
M12, 4 pôles
Type
BOS 18M-PUV-RD30-S4
Tension de fonctionnement
24 V/DC
Fiche technique (PDF)
Nombre
Total (CHF 120.21 / pièce(s))
CHF 135.52
-11 %
CHF 120.21
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

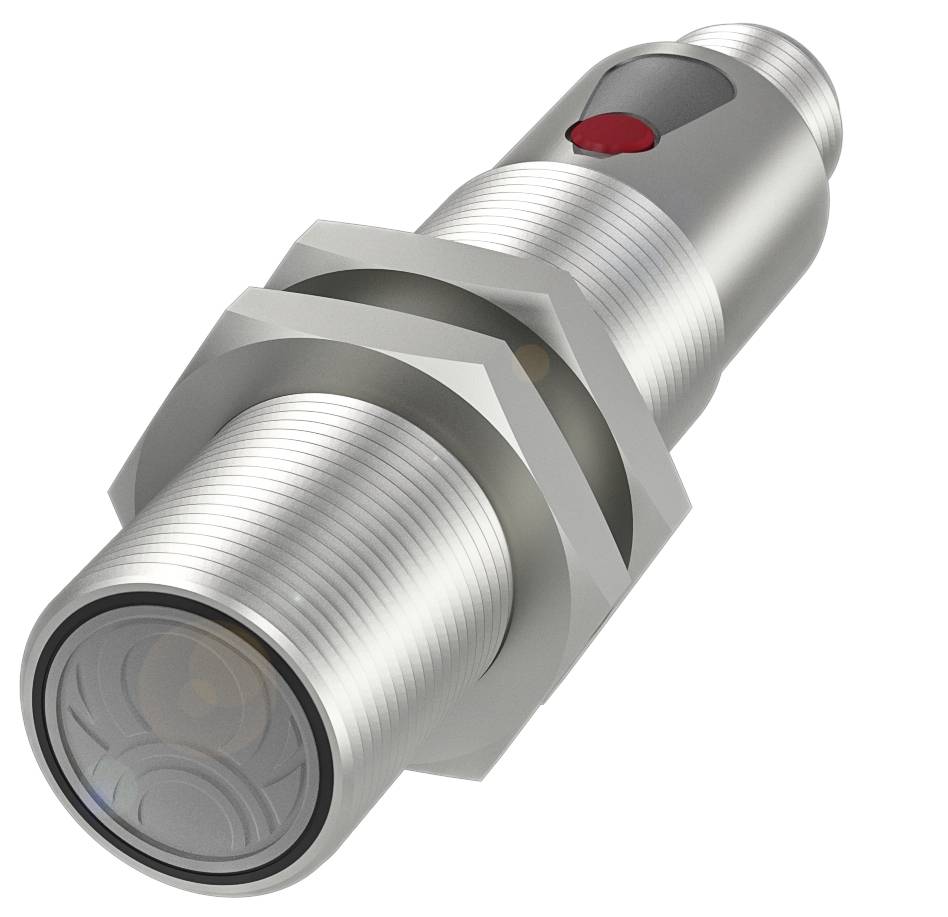

Capteur lumineux cylindrique Balluff BOS01J8 avec filetage M18 et différents types de lumière
- Dimensions : Ø 18 x 75 mm
- Série 18M
- Interface : PNP N/O/N/F (NO/NC)
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : cellule photoélectrique, énergétique
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 18 x 75 mm
- Surface active, matériau : verre
- Connexion : connecteur, connecteur M12x1, 4 pôles
- Série 18M
- Tension de fonctionnement Ub : 10...30 VDC
- Principe de fonctionnement : capteur opto-électronique
- Principe de fonctionnement optique : cellule photoélectrique, énergétique
- Matériau du boîtier : laiton, nickelé
- Type de lumière : lumière rouge LED
- Taille du spot : Ø 50 mm à 600 mm
- Portée : 0500 mm
- Interface : PNP N/O/N/F (NO/NC)
- Caractéristique du faisceau : divergence
- Caractéristiques supplémentaires :
- Principe de fonctionnement : capteur opto-électronique
- Dimensions : Ø 18 x 75 mm
- Fixation : écrou M18x1
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension d'isolation nominale UI : 75 V DC
- Tension de fonctionnement Ub : 10...30 VDC
- Catégorie d'utilisation : DC-13
- Capacité de charge max. Pour Ue : 0,1 μF
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 1000 Hz
- Classe de protection : II
- Connexion : connecteur, connecteur M12x1, 4-|pôles
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Hystérésis H max. (% de Sr) : 10.0%
- Distance de commutation nominale SN : 500 mm, réglable
- Dérive de température max. (% de Sr) : 10%
- MTTF (40 °C) : 468 A.
- Surface active, matériau : verre
- Matériau du boîtier : laiton, nickelé
- Portée : 0500 mm
- Couple de serrage max. : 15 Nm/30 Nm
- Possibilité de réglage : distance de commutation (SN)
- Contacts, protection de surface : dorés
- Protection de surface : nickelée
- Série 18M
- Forme : cylindre|optique droite
- Affichage : LED verte : tension de fonctionnement|plage de coupure - LED jaune, clignote|court-circuit - LED verte, clignote|LED jaune : réception de la lumière
- Réglage : touche
- Câble de coupure toff max. 0,5 ms.
- Commutation de marche tonalité max. : 0,5 ms.
- Courant à vide IO max. Pour Ue : 40 ma
- Chute de tension max. Pour IE : 2,5 V.
- Type de produit
Capteur de lumière
- Type
BOS 18M-PUV-RD30-S4
- Fonctions
détection des contrastes
- Tension de fonctionnement
24 V/DC
- Type de contact
1 NF (R)
1 NO (T)
- Fréquence de commutation
1000 Hz
- Branchement
M12, 4 pôles
- Taille
M18
- Matériau du boîtier
laiton (nickelé)
- Propriété du matériau
nickelé
- Type d'émetteur
Led rouge
500 mm
- Profondeur
75 m
- Diamètre
18 m
- Dim.
(Ø x P) 18 m x 75 m
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416571 BALLUFF Capteur de lumière BOS 18M-PUV-RD30-S4 BOS01J8 détection des contrastes 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416571 BALLUFF Capteur de lumière BOS 18M-PUV-RD30-S4 BOS01J8 détection des contrastes 1 pc(s)
Description
Les capteurs de lumière à énergie sont parfaits pour Ideal pour la détection des différences de contraste. Vous détectez les objets en fonction de la surface, de la couleur et du matériau.vous êtes économique, facile à monter et à orienter. Série=18M, dimensions=Ø 18 x 75 mm, interface=PNP N/O/N/F (NO/NC), principe de fonctionnement=capteur optoélectronique, principe de fonctionnement optique=cellule photoélectrique, énergétique, caractéristique du faisceau = divergence, type de lumière = lumière rouge LED, taille du spot lumineux = Ø 50 mm à 600 mm, portée = 0...500 mm, raccordement = connecteur, connecteur M12 x 1, 4 pôles, matériau du boîtier=laiton, surface active, matériau=verre, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSEACWEEE
