Name: BALLUFF BNI008C Module réseau BNI008C 1 pc(s)
Brand: BALLUFF
SKU: 3418852
Availability: BackOrder

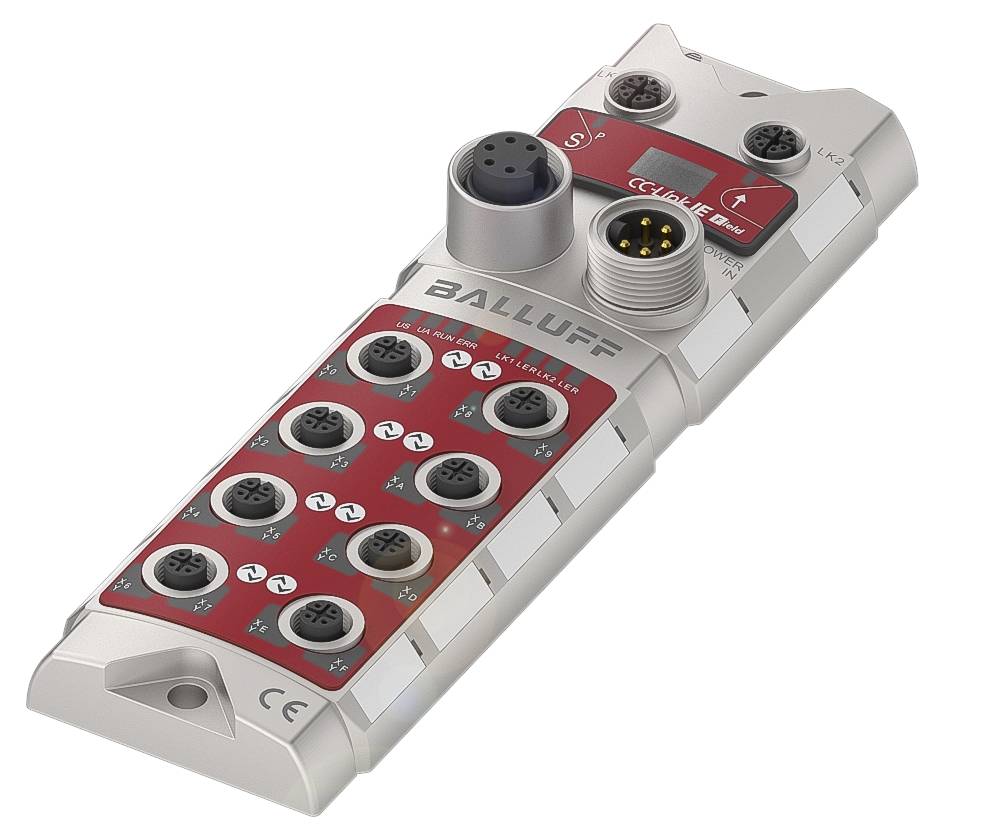

Un module de connexion industriel avec plusieurs connecteurs circulaires, marque 'Balluff', adapté à l'automatisation industrielle.

Photo non contractuelle

Type de produit

Module réseau

Type

BNI008C

Tension de fonctionnement min.

18 V/DC

Tension de fonctionnement max.

30.2 V/DC

Tension de fonctionnement

18 - 30.2 V/DC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 21 décembre

Nombre

pièce(s)

Total (CHF 1'999.95 / pièce(s))

CHF 1'999.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 130.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Modules réseau Balluff BNI008C pour CC-Link IE/Field

Tension de fonctionnement Ub : 18...30.2 VDC
Courant de sortie max. 2 A
Interface : CC-Link IE Field
Interfaces supplémentaires : 8x IO-Link
Classe de port : type A

Notre service pour vous

Caractéristiques techniques

Caractéristiques principales :dimensions : 68 x 37.9 x 224 mm
Connexion (COM 1) : connecteur femelle M12 x 1, 8 pôles, codage X.
Connexion (COM 2) : connecteur femelle M12 x 1, 8 pôles, codage X.
Raccordement (alimentation en tension) : fiche mâle 7/8", 5 pôles
Raccordement (alimentation en tension OUT) : prise 7/8", 5 pôles
Connecteurs femelles : 8 x M12x1 femelle, 5 pôles, codage A.
Courant de sortie max. 2 A
Tension de fonctionnement Ub : 18...30.2 VDC
Sorties numériques : 16x PNP
Entrées numériques : 16x PNP, Type3
Entrées/sorties configurables : oui
Matériau du boîtier : zinc moulé sous pression, nickelé
IO-Link version 1.1
Classe de port : type A
Interface : CC-Link IE Field
Indice de protection : IP67
Courant total UA, actionneur : 9.0 A.
Courant total US, capteur : 9.0 A
Température ambiante : -5...70 °C.
Interfaces supplémentaires : 8x IO-Link
Caractéristiques supplémentaires :
Contenu de la livraison : étiquette d'étiquetage (20x)|bouchon obturateur M12 (4x)|sangle de mise à la terre|anneau élastique|Guide de démarrage rapide|vis M4x6
Dimensions : 68 x 37.9 x 224 mm
Fixation : fixation par vis à 2 trous
Tension assignée de fonctionnement Ue DC : 24 V
Tension de fonctionnement Ub : 18...30.2 VDC
MTTF (40 °C) : 36 A.
Matériau du boîtier : zinc moulé sous pression, nickelé
En 60068-2-6, vibration : 5...61 Hz, amplitude constante 1|mm|61...500 Hz, constante|accélération 15 g
Indice de protection : IP67, état vissé
Température ambiante : -5...70 °C.
Affichage fonction de commutation : LED jaune
Courant de sortie max. 2 A
Connecteurs femelles : 8 x connecteur femelle M12 x 1, 5 pôles, codage A-
Affichage de la communication IO-Link : LED verte
Contacts, protection de surface : nickelé 2 μm/plaqué or 0,4 μm
Blindage de boîtier : oui
Protection de surface : CU 15 μm|ni 15 μm
IO-Link version 1.1
Fonction IO Master
Forme : à deux rangées
Température de stockage : -25 ... 70 °C
Interface : CC-Link IE Field V0
Sorties numériques : 16x PNP
Entrées numériques : 16x PNP, Type3
Matériau de la bague d'étanchéité : FKM 75
Raccordement (alimentation en tension) : fiche mâle 7/8", 5 pôles
Connexion (COM 1) : connecteur femelle M12 x 1, 8 pôles, codage X.
Affichage alimentation actionneurs UA : LED verte
Affichage alimentation capteur US : LED verte
Plage d'adresses : 0 - 120
Entrées/sorties configurables : oui
Courant total UA, actionneur : 9.0 A.
Courant total US, capteur : 9.0 A
Connexion (COM 2) : connecteur femelle M12 x 1, 8 pôles, codage X.
Raccordement (alimentation en tension OUT) : prise 7/8", 5 pôles
Fixation de la sangle de mise à la terre : M4
Classe de port : type A
Interfaces supplémentaires : 8x IO-Link
Température ambiante UL max. : 45 °C.
Ports IO-Link, nombre : 8

Type de produit: Module réseau

Type: BNI008C

Tension de fonctionnement min.: 18 V/DC

Tension de fonctionnement max.: 30.2 V/DC

Tension de fonctionnement: 18 - 30.2 V/DC

Branchement: prise femelle

Sorties: PNP

: IP67

Contenu: 1 pc(s)

Longueur: 68 mm

Largeur: 37.9 mm

Hauteur: 224 mm

Matériau du boîtier: Zinc moulé sous pression, nickelé

Débit de transmission: 1 GBit/s

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3418852 BALLUFF BNI008C Module réseau BNI008C 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3418852 BALLUFF BNI008C Module réseau BNI008C 1 pc(s)

Description

Pour une connexion parfaite des systèmes d'E/S au réseau haute vitesse CC-Link IE/Field ouvert et déterministe, nous avons développé des modules de bus de terrain hautement fonctionnels et pratiques. Cette nouvelle génération met tout en ombre grâce à ses nombreuses possibilités de paramétrage et de diagnostic. Principe de fonctionnement=répartiteur actif, interface=CC-Link IE Field V0, tension de fonctionnement Ub=18...30.2 VDC, connexion (COM 1)=M12x1 femelle, 8 pôles, codage X, connecteur (COM 2)=connecteur femelle M12 x 1, 8 pôles, codage X, raccordement (alimentation en tension)=connecteur mâle 7/8", 5 pôles, raccordement (alimentation en tension OUT)=prise 7/8", 5 pôles, raccordement slots=8x M12x1 femelle, 5 pôles, codage A, entrées numériques=16x PNP, Type3, sorties numériques=16x PNP, entrées/sorties configurables=oui, courant de sortie max.=2 A, courant total US, capteur=9.0 A, courant total UA, actionneur=9.0 A, matériau du boîtier=zinc, moulage sous pression, dimensions=68 x 37.9 x 224 mm, température ambiante=-5...70 °C, indice de protection=IP67, interfaces supplémentaires=8x IO-Link, IO-Link version=1.1, port-Class=type A.
