Name: BALLUFF Barrière photoélectrique d'angle BWL001H BWL001H commutation sans réception 1 pc(s)
Brand: BALLUFF
SKU: 3416726
Availability: BackOrder

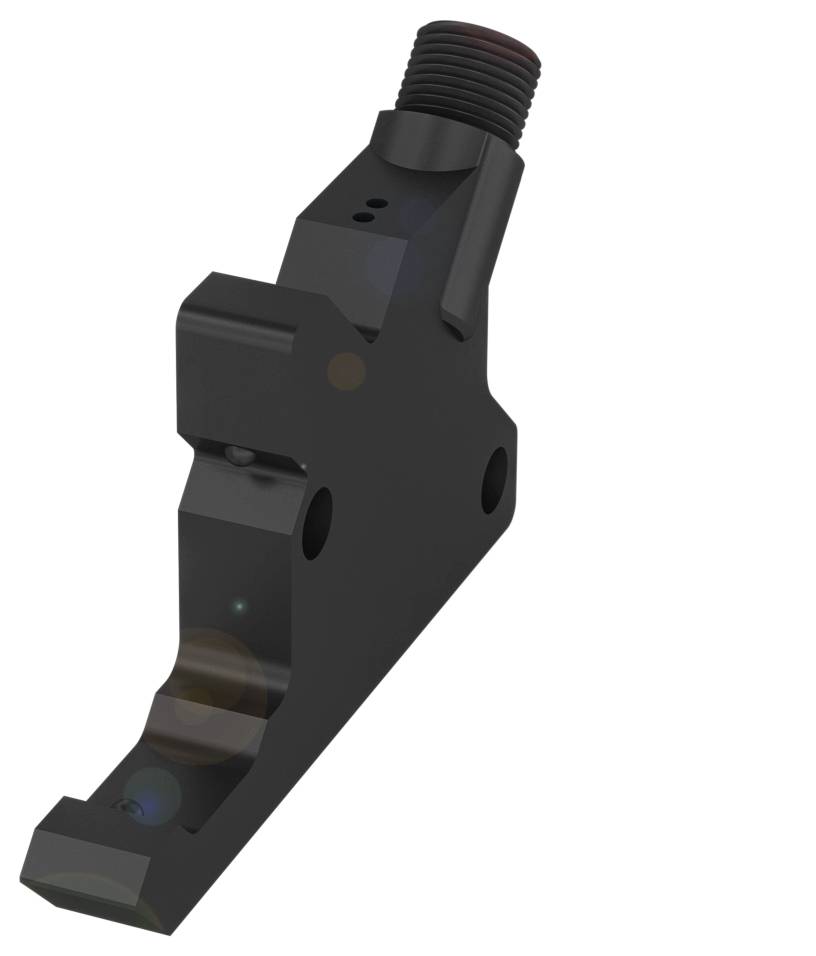

Une pièce mécanique noire avec un filetage sur le dessus. Elle a une forme irrégulière et des perçages.

Photo non contractuelle

Type de produit

Barrière photoélectrique d'angle

Fonctions

commutation sans réception

Tension de fonctionnement max.

30.0 V

Branchement

M12, 4 pôles

Type

BWL001H

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 18 décembre

Nombre

pièce(s)

Total (CHF 243.95 / pièce(s))

CHF 285.95

-15 %

CHF 243.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Balluff BWL001H barrières lumineuses angulaires robustes avec différents types de lumière

Dimensions : 14 x 51 x 90 mm
Série C
Interface : PNP N/O (NO)
Principe de fonctionnement : barrière lumineuse angulaire
Principe de fonctionnement optique : barrière lumineuse à usage unique

Caractéristiques techniques

Caractéristiques principales :dimensions : 14 x 51 x 90 mm
Surface active, matériau : résine époxy
Connexion : connecteur, connecteur M12x1, 4 pôles
Série C
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : barrière lumineuse angulaire
Principe de fonctionnement optique : barrière lumineuse à usage unique
Matériau du boîtier : acier inoxydable (1.4408), revêtement par poudre
Type d'éclairage: infrarouge
Taille du spot lumineux : sortie de lumière de Ø 3,0 mm
Interface : PNP N/O (NO)
Caractéristique du faisceau : divergence
Caractéristiques supplémentaires :
Principe de fonctionnement : barrière lumineuse angulaire
Dimensions : 14 x 51 x 90 mm
Fixation : vis M6
Résistance de sortie Ra: 33.0 kOhm
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 250 V AC
Câble tv prêt à l'emploi : 100 ms max
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Capacité de charge max. Pour Ue : 0,5 μF
Courant résiduel lr max. : 50 μA
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 1000 Hz
Classe de protection : II
Connexion : connecteur, connecteur M12x1, 4-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Surface active, matériau : résine époxy
Matériau du boîtier : acier inoxydable (1.4408), revêtement par poudre
Contacts, protection de surface : dorés
Série C
Forme : angle|raccordement 45°
Affichage : fonction de sortie - LED jaune|LED verte : tension de fonctionnement
Câble de coupure toff max. 0,5 ms.
Commutation de marche tonalité max. : 0,5 ms.
Courant à vide IO max. Pour Ue : 35 ma
Chute de tension max. Pour IE : 2,5 V.
Protection de surface caractéristiques mécaniques : revêtement par poudre

Type de produit: Barrière photoélectrique d'angle

Type: BWL001H

Fonctions: commutation sans réception

Tension de fonctionnement: 24

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 NO (T)

Sorties: PNP

Fréquence de commutation: 1000 Hz

Branchement: M12, 4 pôles

Matériau du boîtier: acier inoxydable

Propriété du matériau: revêtement par poudre

Type d'émetteur: Led infrarouge

: IP67

Température min.: -10 °C

Température max.: 60 °C

Longueur: 90.00 mm

Largeur: 14.00 mm

Hauteur: 51.00 mm

Profondeur: 90 m

Dim.: (L x l x H) 90.00 x 14.00 x 51.00 mm

Contenu: 1 pc(s)

Tension nominale: 30.0 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416726 BALLUFF Barrière photoélectrique d'angle BWL001H BWL001H commutation sans réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416726 BALLUFF Barrière photoélectrique d'angle BWL001H BWL001H commutation sans réception 1 pc(s)

Description

Les barrières lumineuses angulaires de Balluff sont une évolution constante des barrières photoélectriques pour les applications les plus exigeantes. Sa forme de boîtier et sa géométrie de rayonnement spéciales permettent de démarrer et de détecter des objets dans presque toutes les directions. L'installation est très simple même dans des conditions d'espace difficiles : l'émetteur et le récepteur sont parfaitement alignés l'un sur l'autre. Série=C, dimensions=14 x 51 x 90 mm, interface=PNP NO (NO), principe de fonctionnement=barrière lumineuse angulaire, principe de fonctionnement optique=barrière lumineuse unidirectionnelle, caractéristique du faisceau=divergence, type de lumière = infrarouge, taille du spot lumineux = Ø 3,0 mm sortie de lumière, raccordement = connecteur, connecteur M12x1, 4 pôles, matériau du boîtier = acier inoxydable (1.4408), surface active, matériau=résine époxy, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE

Ce texte a été traduit par une machine.
