Name: BALLUFF Barrière photoélectrique d'angle BWL001C BWL001C 1 pc(s)
Brand: BALLUFF
SKU: 3418112
Availability: BackOrder

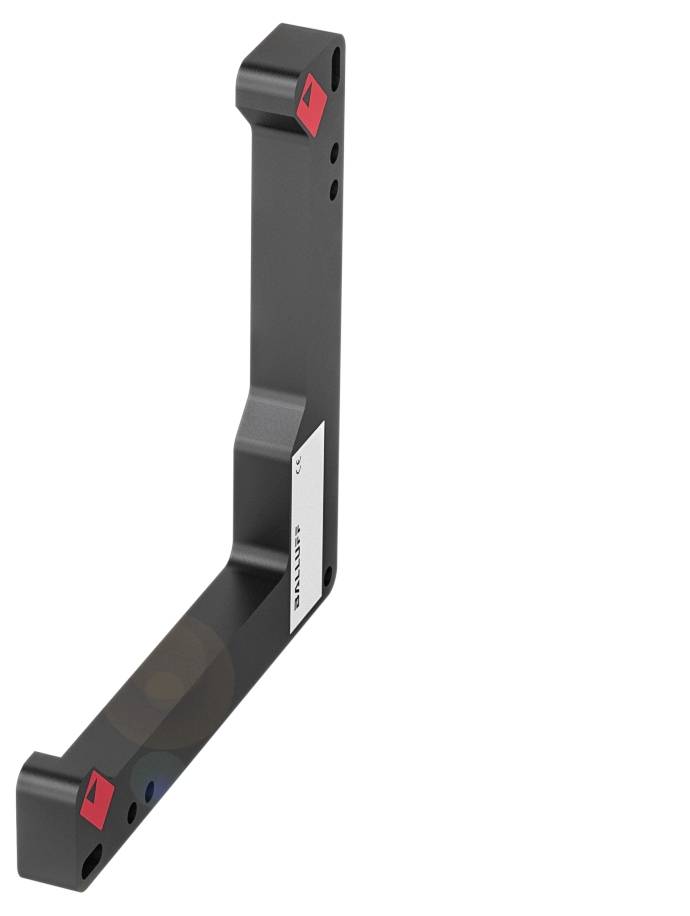

Une pièce métallique noire en forme de L avec des marquages rouges, possiblement un composant de machine, avec une étiquette sur le côté.

Photo non contractuelle

Type d'emballage

Single

Type de produit

Barrière photoélectrique d'angle

Tension de fonctionnement max.

30.0 V

Branchement

câble avec connecteur M8 3 pins

Type

BWL001C

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 21 décembre

Nombre

pièce(s)

Total (CHF 373.95 / pièce(s))

CHF 373.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrière lumineuse à angle solide Balluff BWL001C avec différents types d'éclairage

Dimensions : 12 x 125 x 134 mm
Série : D
Interface : PNP N/O/N/F (NO/NC)
Principe de fonctionnement : barrière lumineuse angulaire
Principe de fonctionnement optique : barrière lumineuse à usage unique

Caractéristiques techniques

Caractéristiques principales :dimensions : 12 x 125 x 134 mm
Surface active, matériau : verre
Connexion : connecteur, mâle M8 x 1, 3 pôles
Série : D
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : barrière lumineuse angulaire
Principe de fonctionnement optique : barrière lumineuse à usage unique
Matériau du boîtier : zinc, moulé sous pression, laqué
Type de lumière : lumière rouge
Taille du spot lumineux : sortie de lumière de 2,5 mm de diamètre
Interface : PNP N/O/N/F (NO/NC)
Caractéristique du faisceau : divergence
Caractéristiques supplémentaires :
Principe de fonctionnement : barrière lumineuse angulaire
Dimensions : 12 x 125 x 134 mm
Fixation : vis M4
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 75 V DC
Câble tv prêt max. 200 ms.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Capacité de charge max. Pour Ue : 0,5 μF
Courant résiduel lr max. : 50 μA
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 5000 Hz
Connexion : connecteur, mâle M8 x 1, 3-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Surface active, matériau : verre
Matériau du boîtier : zinc, moulé sous pression, laqué
Possibilité de réglage : commutation clair/sombre|sensibilité
Contacts, protection de surface : dorés
Protection de surface : laquée
Série : D
Forme : angle|raccord droit
Affichage : fonction de sortie - LED jaune
Réglage : potentiomètre 270° (2x)
Câble de coupure toff max. : 0,1 ms.
Commutation d'enclenchement tonalité max. : 0,1 ms.
Courant à vide IO max. Pour Ue : 35 ma
Hystérésis H max. : 0,15 mm
MTTF (40 °C) matériau : 307 A.
Possibilité d'échange protégé zone de détection/plage de mesure : oui

Type d'emballage: Single

Type de produit: Barrière photoélectrique d'angle

Type: BWL001C

Tension de fonctionnement: 24

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 NF (R)
1 NO (T)

Sorties: PNP

Fréquence de commutation: 5000 Hz

Branchement: câble avec connecteur M8 3 pins

Matériau du boîtier: Zinc

Propriété du matériau: moulé sous pression

: IP67

Température min.: -10 °C

Température max.: 60 °C

Longueur: 134.00 mm

Largeur: 12.00 mm

Hauteur: 125.00 mm

Diamètre: 2.5 m

Dim.: (Ø x H) 2.5 m x 125.00 mm

Contenu: 1 pc(s)

Tension nominale: 30.0 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3418112 BALLUFF Barrière photoélectrique d'angle BWL001C BWL001C 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3418112 BALLUFF Barrière photoélectrique d'angle BWL001C BWL001C 1 pc(s)

Description

Les barrières lumineuses angulaires de Balluff sont une évolution constante des barrières photoélectriques pour les applications les plus exigeantes. Sa forme de boîtier et sa géométrie de rayonnement spéciales permettent de démarrer et de détecter des objets dans presque toutes les directions. L'installation est très simple même dans des conditions d'espace difficiles : l'émetteur et le récepteur sont parfaitement alignés l'un sur l'autre. Série=D, dimensions=12 x 125 x 134 mm, interface=PNP NO/NF (NO/NC), principe de fonctionnement=barrière lumineuse angulaire, principe de fonctionnement optique=barrière lumineuse unidirectionnelle, caractéristique du faisceau=divergence, type de lumière = lumière rouge, taille du spot lumineux = Ø 2,5 mm, raccordement = connecteur, connecteur M8 x 1, 3 pôles, matériau du boîtier = zinc, moulage sous pression, surface active, matériau=verre, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE
