Name: BALLUFF Barrière photoélectrique d'angle BWL000H BWL000H 1 pc(s)
Brand: BALLUFF
SKU: 3418144
Availability: BackOrder

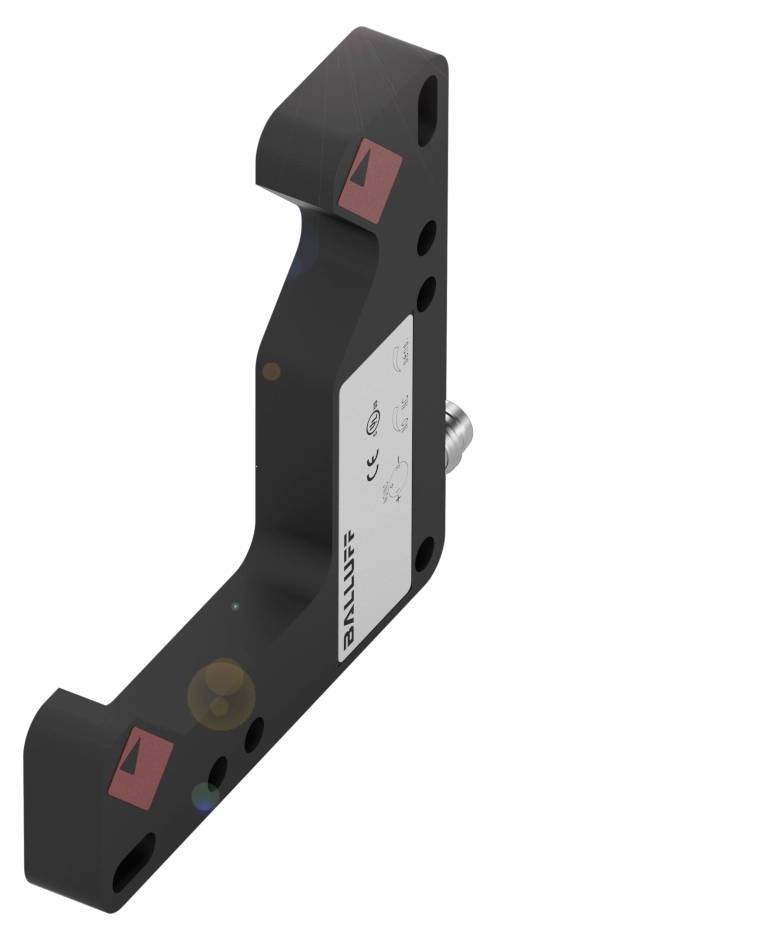

Un capteur inductif noir de la marque Balluff avec une étiquette blanche affichant des informations techniques. Il présente un design compact et courbé.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Barrière photoélectrique d'angle

Tension de fonctionnement max.

30.0 V

Branchement

câble avec connecteur M8 3 pins

Type

BWL000H

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 21 décembre

Nombre

pièce(s)

Total (CHF 219.95 / pièce(s))

CHF 219.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrière lumineuse angulaire robuste Balluff BWL000H avec différents types de lumière

Dimensions : 10 x 75 x 84 mm
Série : D
Interface : NPN N/O/N/F (NO/NC)
Principe de fonctionnement : barrière lumineuse angulaire
Principe de fonctionnement optique : barrière lumineuse à usage unique

Caractéristiques techniques

Caractéristiques principales :dimensions : 10 x 75 x 84 mm
Surface active, matériau : verre
Connexion : connecteur, mâle M8 x 1, 3 pôles
Série : D
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : barrière lumineuse angulaire
Principe de fonctionnement optique : barrière lumineuse à usage unique
Matériau du boîtier : zinc, moulé sous pression, laqué
Type de lumière : lumière rouge LED
Taille du spot lumineux : Ø 1.7 mm sortie de lumière
Marque : global
Interface : NPN N/O/N/F (NO/NC)
Caractéristique du faisceau : divergence
Caractéristiques supplémentaires :
Principe de fonctionnement : barrière lumineuse angulaire
Dimensions : 10 x 75 x 84 mm
Fixation : vis M4
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 200 ma
Tension d'isolation nominale UI : 75 V DC
Câble tv prêt max. 200 ms.
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Capacité de charge max. Pour Ue : 1 μF
Courant résiduel lr max. : 50 μA
Ondulation résiduelle max. (% de Ue) : 10%
Fréquence de commutation : 1500 Hz
Connexion : connecteur, mâle M8 x 1, 3-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Surface active, matériau : verre
Matériau du boîtier : zinc, moulé sous pression, laqué
Possibilité de réglage : sensibilité|commutation clair/sombre
Contacts, protection de surface : dorés
Protection de surface : laquée
Marque : global
Série : D
Forme : angle|raccord droit
Affichage : fonction de sortie - LED jaune
Réglage : potentiomètre 270° (2x)
Câble de coupure toff max. : 0,33 ms.
Commutation d'enclenchement tonalité max. : 0,33 ms.
Courant à vide IO max. Pour Ue : 35 ma
Chute de tension max. Pour IE : 2,5 V.
Hystérésis H max. : 0,15 mm
MTTF (40 °C) matériau : 316 A.
Possibilité d'échange protégé zone de détection/plage de mesure : oui

Type d'emballage: Piece

Type de produit: Barrière photoélectrique d'angle

Type: BWL000H

Tension de fonctionnement: 24

Tension de fonctionnement min.: 10.0 V

Tension de fonctionnement max.: 30.0 V

Tension de fonctionnement: 10.0 - 30.0 V

Type de contact: 1 NF (R)
1 NO (T)

Sorties: NPN

Fréquence de commutation: 1500 Hz

Branchement: câble avec connecteur M8 3 pins

Matériau du boîtier: Zinc

Propriété du matériau: moulé sous pression

Type d'émetteur: Led rouge

: IP67

Température min.: -10 °C

Température max.: 60 °C

Longueur: 84.00 mm

Largeur: 10.00 mm

Hauteur: 75.00 mm

Dim.: (L x l x H) 84.00 x 10.00 x 75.00 mm

Contenu: 1 pc(s)

Tension nominale: 30.0 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3418144 BALLUFF Barrière photoélectrique d'angle BWL000H BWL000H 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3418144 BALLUFF Barrière photoélectrique d'angle BWL000H BWL000H 1 pc(s)

Description

Les barrières lumineuses angulaires de Balluff sont une évolution constante des barrières photoélectriques pour les applications les plus exigeantes. Sa forme de boîtier et sa géométrie de rayonnement spéciales permettent de démarrer et de détecter des objets dans presque toutes les directions. L'installation est très simple même dans des conditions d'espace difficiles : l'émetteur et le récepteur sont parfaitement alignés l'un sur l'autre. Série=D, dimensions=10 x 75 x 84 mm, interface=NPN N/O/N/F (NO/NC), principe de fonctionnement=barrière lumineuse angulaire, principe de fonctionnement optique=barrière lumineuse unidirectionnelle, caractéristique du faisceau=divergence, type de lumière = LED rouge, spot lumineux = Ø 1.7 mm sortie de lumière, raccordement = connecteur, connecteur M8 x 1, 3 pôles, matériau du boîtier = zinc, moulage sous pression, surface active, matériau = verre, tension de fonctionnement Ub = 10...30 VDC, homologation/conformité = CECUULUSEACWEEE, marque = global

Ce texte a été traduit par une machine.
