BALLUFF Barrière photoélectrique d'angle BWL0009 BWL0009 Inverseur (Light-ON / Dark-ON) 1 pc(s)

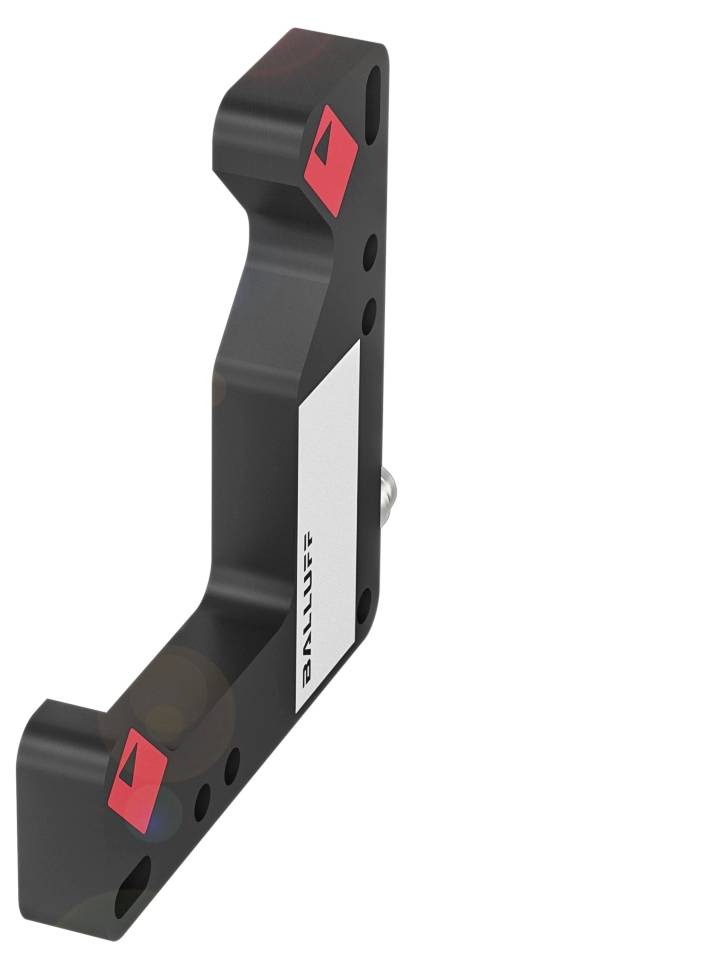

Support de capteur en métal noir avec marquages rouges et l'inscription 'BALLUFF', pour fixation dans les applications industrielles.
Photo non contractuelle
Type d'emballage
Piece
Type de produit
Barrière photoélectrique d'angle
Fonctions
Inverseur (Light-ON / Dark-ON)
Tension de fonctionnement max.
30.0 V
Branchement
câble avec connecteur M8 3 pins
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 275.95 / pièce(s))
CHF 275.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Balluff BWL0009 barrières lumineuses angulaires robustes avec différents types d'éclairage

  • Dimensions : 10 x 75 x 84 mm
  • Série : D
  • Interface : PNP N/O/N/F (NO/NC)
  • Principe de fonctionnement : barrière lumineuse angulaire
  • Principe de fonctionnement optique : barrière lumineuse à usage unique

Caractéristiques techniques

  • Caractéristiques principales :dimensions : 10 x 75 x 84 mm
  • Surface active, matériau : verre
  • Connexion : connecteur, mâle M8 x 1, 3 pôles
  • Série : D
  • Tension de fonctionnement Ub : 10...30 VDC
  • Principe de fonctionnement : barrière lumineuse angulaire
  • Principe de fonctionnement optique : barrière lumineuse à usage unique
  • Matériau du boîtier : zinc, moulé sous pression, laqué
  • Type d'éclairage: infrarouge
  • Taille du spot lumineux : sortie de lumière de 2,5 mm de diamètre
  • Interface : PNP N/O/N/F (NO/NC)
  • Caractéristique du faisceau : divergence
  • Caractéristiques supplémentaires :
  • Principe de fonctionnement : barrière lumineuse angulaire
  • Dimensions : 10 x 75 x 84 mm
  • Fixation : vis M4
  • Tension assignée de fonctionnement Ue DC : 24 V
  • Courant de fonctionnement nominal IE : 200 ma
  • Tension d'isolation nominale UI : 75 V DC
  • Câble tv prêt max. 200 ms.
  • Tension de fonctionnement Ub : 10...30 VDC
  • Catégorie d'utilisation : DC-13
  • Capacité de charge max. Pour Ue : 1 μF
  • Courant résiduel lr max. : 50 μA
  • Ondulation résiduelle max. (% de Ue) : 10%
  • Fréquence de commutation : 2000 Hz
  • Connexion : connecteur, mâle M8 x 1, 3-|pôles
  • Protection contre les courts-circuits : oui
  • Protection contre l'inversion de polarité : oui
  • Surface active, matériau : verre
  • Matériau du boîtier : zinc, moulé sous pression, laqué
  • Possibilité de réglage : commutation clair/sombre|sensibilité
  • Contacts, protection de surface : dorés
  • Protection de surface : laquée
  • Série : D
  • Forme : angle|raccord droit
  • Affichage : fonction de sortie - LED jaune|LED verte : tension de fonctionnement
  • Réglage : potentiomètre 270° (2x)
  • Câble de coupure toff max. : 0,25 ms.
  • Commutation de marche tonalité max. : 0,25 ms.
  • Courant à vide IO max. Pour Ue : 35 ma
  • Hystérésis H max. : 0.3 mm
  • MTTF (40 °C) matériau : 307 A.
  • Possibilité d'échange protégé zone de détection/plage de mesure : oui
Type d'emballage

Piece

Type de produit

Barrière photoélectrique d'angle

Type

BWL0009

Fonctions

Inverseur (Light-ON / Dark-ON)

Tension de fonctionnement

24

Tension de fonctionnement min.

10.0 V

Tension de fonctionnement max.

30.0 V

Tension de fonctionnement

10.0 - 30.0 V

Type de contact

1 NF (R)

1 NO (T)

Sorties

PNP

Fréquence de commutation

2000 Hz

Branchement

câble avec connecteur M8 3 pins

Matériau du boîtier

Zinc

Propriété du matériau

moulé sous pression

Type d'émetteur

Led infrarouge

IP67

Température min.

-10 °C

Température max.

60 °C

Longueur

84.00 mm

Largeur

10.00 mm

Hauteur

75.00 mm

Profondeur

84 m

Dim.

(L x l x H) 84.00 x 10.00 x 75.00 mm

Contenu

1 pc(s)

Tension nominale

30.0 V

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 3418111 BALLUFF Barrière photoélectrique d'angle BWL0009 BWL0009 Inverseur (Light-ON / Dark-ON) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3418111 BALLUFF Barrière photoélectrique d'angle BWL0009 BWL0009 Inverseur (Light-ON / Dark-ON) 1 pc(s)

Description

Les barrières lumineuses angulaires de Balluff sont une évolution constante des barrières photoélectriques pour les applications les plus exigeantes. Sa forme de boîtier et sa géométrie de rayonnement spéciales permettent de démarrer et de détecter des objets dans presque toutes les directions. L'installation est très simple même dans des conditions d'espace difficiles : l'émetteur et le récepteur sont parfaitement alignés l'un sur l'autre. Série=D, dimensions=10 x 75 x 84 mm, interface=PNP NO/NF (NO/NC), principe de fonctionnement=barrière lumineuse angulaire, principe de fonctionnement optique=barrière lumineuse unidirectionnelle, caractéristique du faisceau=divergence, type de lumière = infrarouge, taille du spot lumineux = Ø 2,5 mm, raccordement = connecteur, connecteur M8 x 1, 3 pôles, matériau du boîtier = zinc, moulage sous pression, surface active, matériau=verre, tension de fonctionnement Ub=10...30 VDC, homologation/conformité=CECUULUSWEEE

Ce texte a été traduit par une machine.
