Name: BALLUFF Barrière lumineuse à réflexion BOS 12M-PS-PR10-S4 BOS01TT 1 pc(s)
Brand: BALLUFF
SKU: 3416525
Availability: BackOrder

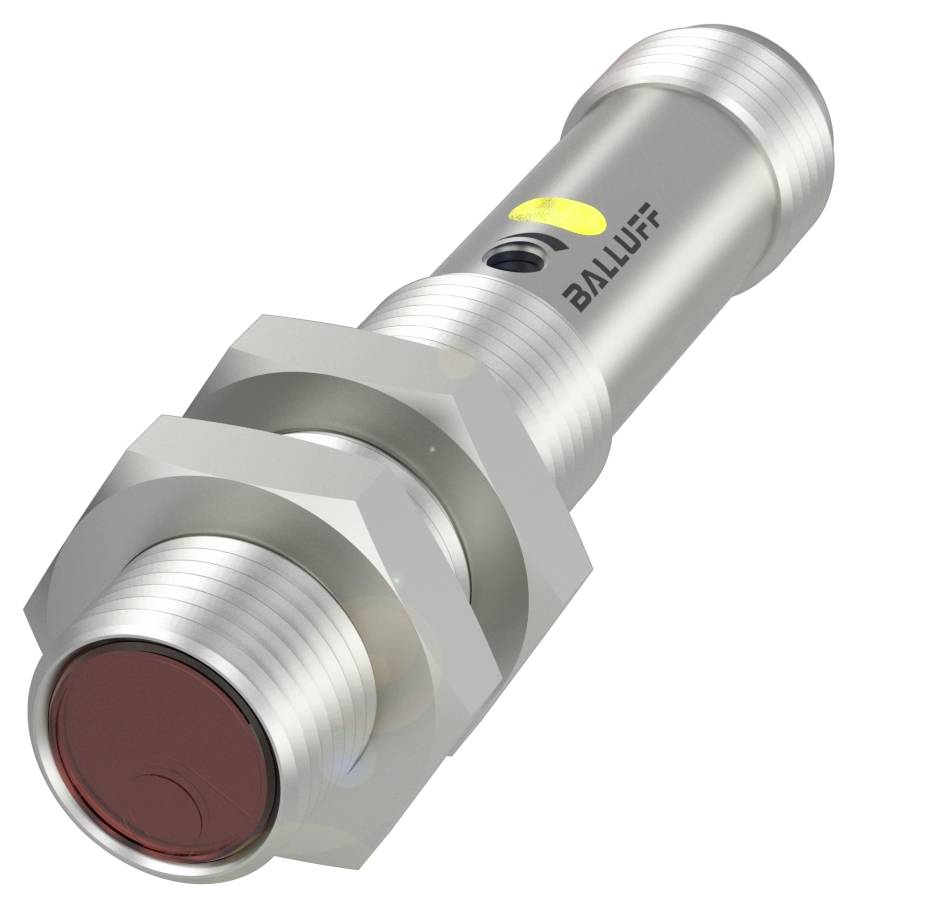

Un capteur cylindrique avec boîtier métallique. Inscription 'Balluff' sur le côté. La face avant comporte une lentille rouge qui permet les mesures.

Photo non contractuelle

Type de produit

Barrière lumineuse à réflexion

Branchement

M12, 4 pôles

Type

BOS 12M-PS-PR10-S4

Tension de fonctionnement

24 V/DC

Type de contact

1 NO (T)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 24 décembre

Nombre

pièce(s)

Total (CHF 117.95 / pièce(s))

CHF 127.95

-8 %

CHF 117.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Barrière photoélectrique à réflexion cylindrique Balluff BOS01TT avec filetage M12 et différents types de lumière

Dimensions : Ø 12 x 60 mm
Série : 12M
Interface : PNP N/O (NO)
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : barrière photoélectrique réfléchissante

Caractéristiques techniques

Caractéristiques principales :dimensions : Ø 12 x 60 mm
Surface active, matériau : PMMA
Connexion : connecteur, connecteur M12x1, 4 pôles
Série : 12M
Tension de fonctionnement Ub : 10...30 VDC
Principe de fonctionnement : capteur opto-électronique
Principe de fonctionnement optique : barrière photoélectrique réfléchissante
Matériau du boîtier : laiton, nickelé
Type de lumière : lumière rouge LED
Taille du spot lumineux : Ø 160 mm à 3 M.
Marque : global
Portée : 03 m
Interface : PNP N/O (NO)
Caractéristique du faisceau : divergence
Caractéristiques supplémentaires :
Principe de fonctionnement : capteur opto-électronique
Dimensions : Ø 12 x 60 mm
Fixation : écrou M12x1
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension d'isolation nominale UI : 75 V DC
Tension de fonctionnement Ub : 10...30 VDC
Catégorie d'utilisation : DC-13
Capacité de charge max. Pour Ue : 0,2 μF
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 1000 Hz
Connexion : connecteur, connecteur M12x1, 4-|pôles
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation nominale SN : 3 m, réglable
Dérive de température max. (% de Sr) : 10%
MTTF (40 °C) : 1432 A.
Surface active, matériau : PMMA
Matériau du boîtier : laiton, nickelé
Portée : 03 m
Couple de serrage max. : 7 Nm|15 Nm
Possibilité de réglage : distance de commutation (SN)
Contacts, protection de surface : dorés
Protection de surface : nickelée
Marque : global
Série : 12M
Forme : cylindre|optique droite
Affichage : LED verte : tension de fonctionnement|plage de limite - LED jaune, clignote|LED jaune : réception de la lumière
Réglage : potentiomètre 270°
Câble de coupure toff max. 0,5 ms.
Commutation de marche tonalité max. : 0,5 ms.
Courant à vide IO max. Pour Ue : 20 ma
Chute de tension max. Pour IE : 1,5 V.
Lumière extérieure max. : 10000 lux
Principe de fonctionnement optique : barrière photoélectrique réfléchissante
Type de lumière : lumière rouge LED
Taille du spot lumineux : Ø 160 mm à 3 M.
Filtre de polarisation : oui
Fonction de commutation optique : commutation foncée
Caractéristique du faisceau : divergence
Longueur d'onde : 644 nm
Groupe de LED selon IEC 62471 : groupe libre

Type de produit: Barrière lumineuse à réflexion

Type: BOS 12M-PS-PR10-S4

Tension de fonctionnement: 24 V/DC

Type de contact: 1 NO (T)

Fréquence de commutation: 1000 Hz

Branchement: M12, 4 pôles

Taille: M12

Matériau du boîtier: laiton (nickelé)

Propriété du matériau: nickelé

Type d'émetteur: Led rouge

Longueur d’onde: 644 nm

: 3 m

Contenu: 1 pc(s)

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3416525 BALLUFF Barrière lumineuse à réflexion BOS 12M-PS-PR10-S4 BOS01TT 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3416525 BALLUFF Barrière lumineuse à réflexion BOS 12M-PS-PR10-S4 BOS01TT 1 pc(s)

Description

Notre barrière photoélectrique réfléchissante est particulièrement simple à aligner grâce à de généreuses tolérances de montage. Vous ne montez qu'un seul appareil électrique plus un réflecteur. Les grands réflecteurs garantissent des portées élevées. Les barrières photoélectriques détectent les objets indépendamment de la surface, de la couleur et du matériau. Grâce à un filtre polaire, ils sont également adaptés pour la détection d'objets brillants. Capteur opto-électronique, émetteur lumineux = LED, type de connexion = connecteur, sortie de commutation = PNP NO broche 4, portée max. = 3 M.
