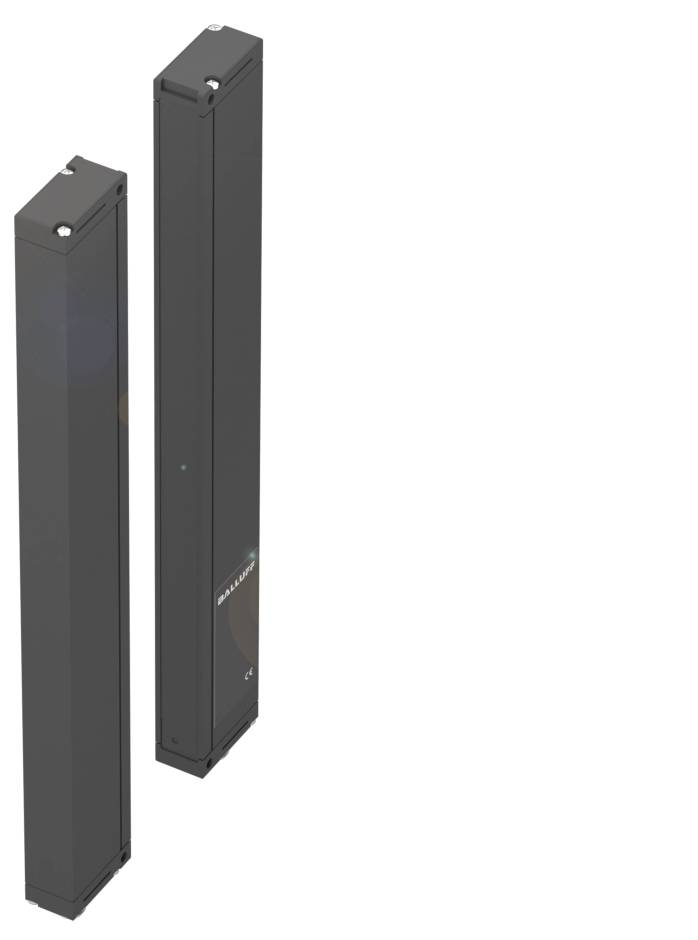

BALLUFF Barrière de détection de surface BLG0005 BLG0005 commutation sans réception 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Barrière de détection de surface
Fonctions
commutation sans réception
Tension de fonctionnement max.
28.0 V
Branchement
M12
Fiche technique (PDF)
Nombre
Total (CHF 1’267.30 / pièce(s))
CHF 1’267.30
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Grille lumineuse Balluff BLG0005
- Dimensions : 22 x 350.1 x 43.2 mm
- Série: 1-030
- Interface : analogique, tension 0...10 V.
- PNP N/O (NO)
- Principe de fonctionnement : grille lumineuse
- Longueur active AL 1 : 300 mm
Caractéristiques techniques
- Caractéristiques principales :dimensions : 22 x 350.1 x 43.2 mm
- Surface active, matériau : PMMA
- Longueur active AL 1 : 300 mm
- Connexion : connecteur, connecteur M12x1
- Série: 1-030
- Tension de fonctionnement Ub : 20...28 VDC
- Principe de fonctionnement : grille lumineuse
- Principe de fonctionnement optique : barrière lumineuse à usage unique
- Matériau du boîtier : aluminium, anodisé
- Pièce la plus petite type : 7.0 pour t 0.5 x SN, R0 = 2.1 M.
- Type d'éclairage: infrarouge
- Portée : 0...2.1 m
- Interface : analogique, tension 0...10 V.
- PNP N/O (NO)
- Caractéristique du faisceau : divergence
- Caractéristiques supplémentaires :
- Principe de fonctionnement : grille lumineuse
- Dimensions : 22 x 350.1 x 43.2 mm
- Fixation : vis M4
- Tension assignée de fonctionnement Ue DC : 24 V
- Courant de fonctionnement nominal IE : 100 ma
- Tension de fonctionnement Ub : 20...28 VDC
- Catégorie d'utilisation : DC-13
- Ondulation résiduelle max. (% de Ue) : 15%
- Fréquence de commutation : 180 Hz
- Connexion : connecteur, connecteur M12x1
- Protection contre les courts-circuits : oui
- Protection contre l'inversion de polarité : oui
- Possibilité d'échange protégée : oui
- Distance de commutation nominale SN : 2.1 m
- MTTF (40 °C) : 32 A.
- Surface active, matériau : PMMA
- Matériau du boîtier : aluminium, anodisé
- Portée : 0...2.1 m
- Protection de surface : anodisée
- Série: 1-030
- Forme : parallélépipède|raccord 90°
- Affichage : fonction de sortie - LED jaune|LED verte : tension de fonctionnement|erreur - LED verte, ancienne|stabilité - LED verte
- Câble de coupure toff max. : 2,8 ms.
- Enclenchement sonore max. : 2,8 ms.
- Fonction d'entrée : synchronisation (émetteur)
- Résolution : ≤ 7,0 mm
- Connexion 2 : M12x1
- Longueur active AL 1 : 300 mm
- Type d'emballage
Piece
- Type de produit
Barrière de détection de surface
- Type
BLG0005
- Fonctions
commutation sans réception
- Tension de fonctionnement
24
- Tension de fonctionnement min.
20.0 V
- Tension de fonctionnement max.
28.0 V
- Tension de fonctionnement
20.0 - 28.0 V
- Type de contact
1 NO (T)
- Sorties
PNP
- Fréquence de commutation
180 Hz
- Branchement
M12
- Matériau du boîtier
aluminium
- Propriété du matériau
anodisé
- Type d'émetteur
Led infrarouge
2.1 m
- Spécificités
afficheur LED
IP65
- Température min.
0 °C
- Température max.
55 °C
- Longueur
43.20 mm
- Largeur
22.00 mm
- Hauteur
350.10 mm
- Profondeur
43.2 m
- Dim.
(L x l x H) 43.20 x 22.00 x 350.10 mm
- Contenu
1 pc(s)
- Tension nominale
28.0 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3417292 BALLUFF Barrière de détection de surface BLG0005 BLG0005 commutation sans réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3417292 BALLUFF Barrière de détection de surface BLG0005 BLG0005 commutation sans réception 1 pc(s)
Description
Nos grilles lumineuses sont idéales pour Ideal pour la recherche de grandes zones, le comptage de pièces, la détection de hauteurs de piles (par ex. du papier) ou la mesure de hauteur de palettes. Ils sont donc supérieurs aux barrières lumineuses classiques à usage unique, qui n'interrogent généralement que de manière ponctuelle. Les grilles lumineuses de Balluff disposent d'une sortie de commutation - par exemple pour le comptage - et d'une sortie analogique pour les tâches de mesure. Série=1-030, dimensions=22 x 350.1 x 43.2 mm, longueur active AL 1=300 mm, interface=analogique, tension 0.10 V PNP N/O (NO), principe de fonctionnement=grille lumineuse, principe de fonctionnement optique=barrière lumineuse unidirectionnelle, caractéristique du faisceau=divergence, type de lumière=infrarouge, portée=0...2.1 m, pièce la plus petite de type.=7.0 pour t 0.5 x SN, R0 = 2.1 m, raccordement=connecteur, connecteur M12x1, matériau du boîtier=aluminium, surface active, matériau=PMMA, tension de fonctionnement Ub=20...28 VDC, homologation/conformité=CEWEEE
