Name: BALLUFF Barrière de détection de surface BLG0001 BLG0001 commutation sans réception 1 pc(s)
Brand: BALLUFF
SKU: 3417195
Availability: BackOrder

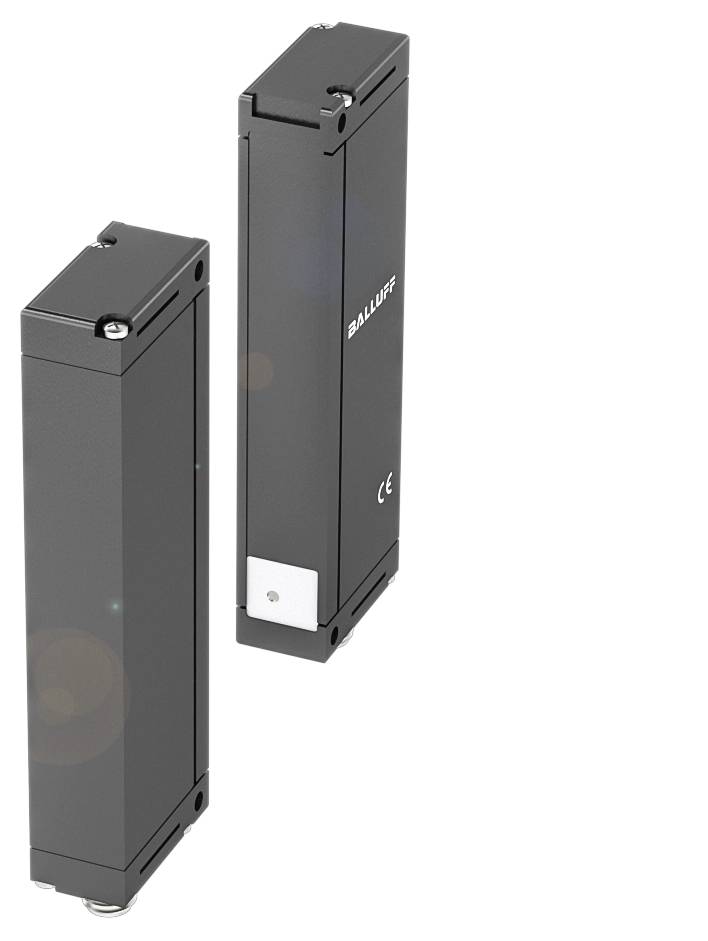

Deux capteurs rectangulaires noirs portant l'inscription 'Balluff'. Ils sont placés debout côte à côte et légèrement inclinés.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Barrière de détection de surface

Fonctions

commutation sans réception

Tension de fonctionnement max.

28.0 V

Branchement

M12

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 24 décembre

Nombre

pièce(s)

Total (CHF 1'414.95 / pièce(s))

CHF 1'414.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 100.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Grille lumineuse Balluff BLG0001

Dimensions : 22 x 150.1 x 43.2 mm
Série : 1-010
Interface : analogique, tension 0...10 V.
PNP N/O (NO)
Principe de fonctionnement : grille lumineuse
Longueur active AL 1 : 100 mm

Caractéristiques techniques

Caractéristiques principales :dimensions : 22 x 150.1 x 43.2 mm
Surface active, matériau : PMMA
Longueur active AL 1 : 100 mm
Connexion : connecteur, connecteur M12x1
Série : 1-010
Tension de fonctionnement Ub : 20...28 VDC
Principe de fonctionnement : grille lumineuse
Principe de fonctionnement optique : barrière lumineuse à usage unique
Matériau du boîtier : aluminium, anodisé
Pièce la plus petite de type : 5.0 pour t 0.5 x SN, R 0 = 2.1 M.
Type d'éclairage: infrarouge
Portée : 0...2.1 m
Interface : analogique, tension 0...10 V.
PNP N/O (NO)
Caractéristique du faisceau : divergence
Caractéristiques supplémentaires :
Principe de fonctionnement : grille lumineuse
Dimensions : 22 x 150.1 x 43.2 mm
Fixation : vis M4
Tension assignée de fonctionnement Ue DC : 24 V
Courant de fonctionnement nominal IE : 100 ma
Tension de fonctionnement Ub : 20...28 VDC
Catégorie d'utilisation : DC-13
Ondulation résiduelle max. (% de Ue) : 15%
Fréquence de commutation : 250 Hz
Connexion : connecteur, connecteur M12x1
Protection contre les courts-circuits : oui
Protection contre l'inversion de polarité : oui
Possibilité d'échange protégée : oui
Distance de commutation nominale SN : 2.1 m
MTTF (40 °C) : 44 A.
Surface active, matériau : PMMA
Matériau du boîtier : aluminium, anodisé
Portée : 0...2.1 m
Protection de surface : anodisée
Série : 1-010
Forme : parallélépipède|raccord 90°
Affichage : fonction de sortie - LED jaune|LED verte : tension de fonctionnement|erreur - LED verte, ancienne|stabilité - LED verte
Câble de coupure toff max. : 2 ms.
Enclenchement sonore max. : 2 ms.
Fonction d'entrée : synchronisation (émetteur)
Résolution : ≤ 3,5 mm
Connexion 2 : M12x1
Longueur active AL 1 : 100 mm

Type d'emballage: Piece

Type de produit: Barrière de détection de surface

Type: BLG0001

Fonctions: commutation sans réception

Tension de fonctionnement: 24

Tension de fonctionnement min.: 20.0 V

Tension de fonctionnement max.: 28.0 V

Tension de fonctionnement: 20.0 - 28.0 V

Type de contact: 1 NO (T)

Sorties: PNP

Fréquence de commutation: 250 Hz

Branchement: M12

Matériau du boîtier: aluminium

Propriété du matériau: anodisé

Type d'émetteur: Led infrarouge

: 2.1 m

: IP65

Température min.: 0 °C

Température max.: 55 °C

Longueur: 43.20 mm

Largeur: 22.00 mm

Hauteur: 150.10 mm

Profondeur: 43.2 m

Dim.: (L x l x H) 43.20 x 22.00 x 150.10 mm

Contenu: 1 pc(s)

Taille du plus petit objet à détecter (Ø): 5.0 mm

Tension nominale: 28.0 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3417195 BALLUFF Barrière de détection de surface BLG0001 BLG0001 commutation sans réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3417195 BALLUFF Barrière de détection de surface BLG0001 BLG0001 commutation sans réception 1 pc(s)

Description

Nos grilles lumineuses sont idéales pour Ideal pour la recherche de grandes zones, le comptage de pièces, la détection de hauteurs de piles (par ex. du papier) ou la mesure de hauteur de palettes. Ils sont donc supérieurs aux barrières lumineuses classiques à usage unique, qui n'interrogent généralement que de manière ponctuelle. Les grilles lumineuses de Balluff disposent d'une sortie de commutation - par exemple pour le comptage - et d'une sortie analogique pour les tâches de mesure. Série=1-010, dimensions=22 x 150.1 x 43.2 mm, longueur active AL 1 = 100 mm, interface=analogique, tension 0.10 V PNP N/O (NO), principe de fonctionnement=grille lumineuse, principe de fonctionnement optique=barrière lumineuse unidirectionnelle, caractéristique du faisceau=divergence, type de lumière=infrarouge, portée=0...2.1 m, pièce la plus petite de type.=5.0 pour t 0.5 x SN, R 0 = 2.1 m, raccordement=connecteur, connecteur M12x1, matériau du boîtier=aluminium, surface active, matériau=PMMA, tension de fonctionnement Ub=20...28 VDC, homologation/conformité=CEWEEE

Ce texte a été traduit par une machine.
